مفاتيح الكهرباء

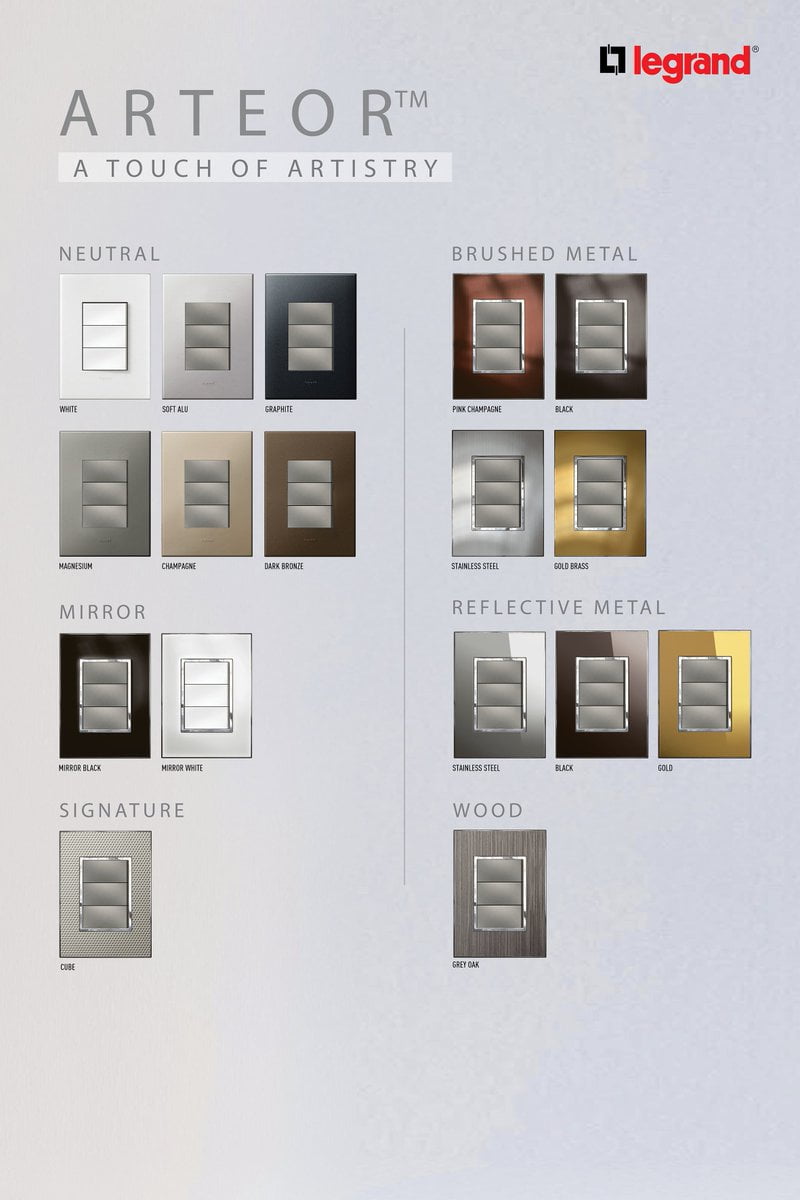

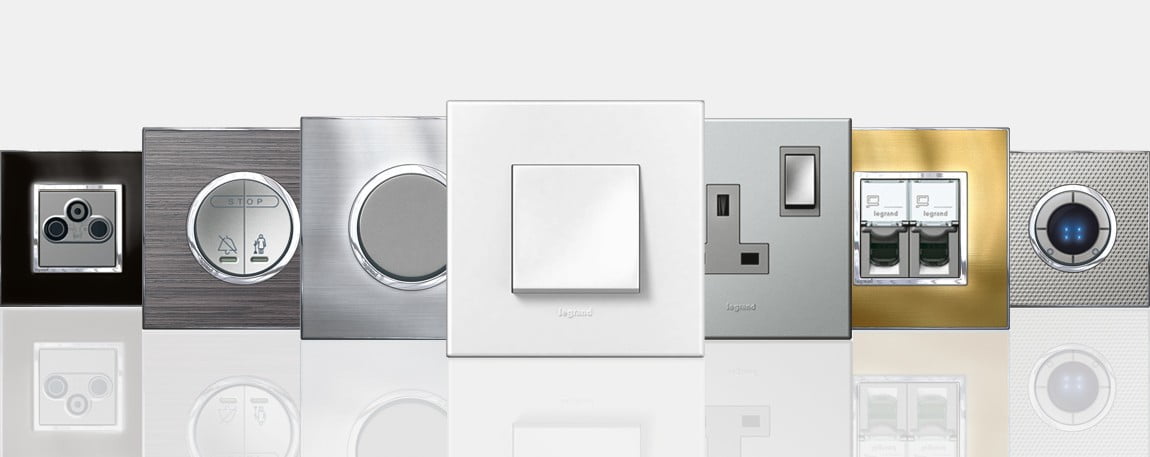

مفاتيح الكهرباء 2مفاتيح الكهرباء

يعد مفاتيح التمديدات الكهربائية من أهم الأدوات التي تستخدم في إنارة وتشغيل الأحمال الكهربائية المنزلية أو التجارية أو الصناعية، تصنع التمديدات الكهربائية بأشكال وأنماط مختلفة حسب المواصفات العالمية، حيث يحتوي المفاتيح من الداخل على نقاط تلامس نحاسية لوصل وفصل التيار الكهربائي المار خلاله.

أنواع مفاتيح التمديدات الكهربائية

  • مفاتيح الكهرباء 1المفتاح المفرد ” single switch”.
  • مفتاح طرف السلم (ديفاتير).
  • مفتاح وسط سلم (الديفاتوري).
  • مفتاح الجرس “bell switch”.
  • مفتاح السخان “Heater switch”.
  • مفتاح المكيف ” Air condition switch”.

المفتاح المفرد ” single switch”

مفاتيح الكهرباء 6

يستعمل هذا النوع لوصل وفصل التيار الكهربائي عن وحدات الإنارة مهما كانت عددها، حيث يتكون من نقطتين للتوصيل أحدهما يوصل به الخط الحار (الفاز)، والطرف الآخر يوصل بالحمل المراد تشغيله.

المفتاح المفرد

يمكن إضافة عدة مفاتيح في إطار واحد، بحيث توصل كل مفتاح لوحدة إنارة أو عدة وحدات، وتوصل نقاط الدخل للمفاتيح مع الخط الحار (الفاز)، ونقاط الخرج توصل مع كل حمل مراد تشغيله بواسطة المفاتيح، لاحظ طريقة التوصيل في الصورة التالية.

توصيل عدة مفاتيح مفرد

مفتاح طرف سلم (ديفاتير)

الكهرباء 3 e1640635397866

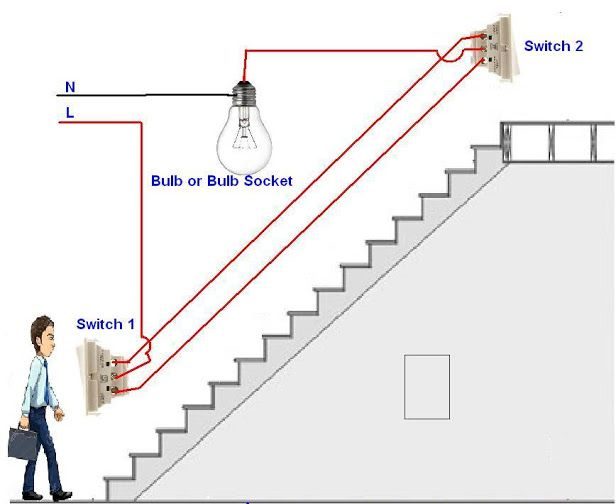

يستعمل هذا النوع لوصل وفصل التيار الكهربائي عن وحدات الإنارة من مكانيين مختلفين، وسمي بطرف السلم لأنه يركب عند طرف الدرج، حيث يتكون المفتاح من ثلاث نقاط توصيل، إما طريقة توصيله فتوصل كما هو موضح في الصورة.

توصيل مفاتيح طرف السلم ” ديفاتير “

مفتاح وسط سلم (ديجياتوري)

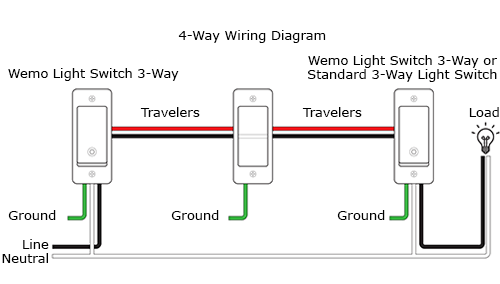

مفاتيح الكهرباءيستخدم هذا النوع مع مفتاح طرف السلم (ديفاتير) لتشغيل وحدات الإنارة من أكثر من مكانيين، حيث يتكون من أربع نقاط توصيل، إما طريقة توصيل توصل كما هو موضح في الصورة.

شكل مفتاح طرف السلم ديفاتير

مفتاح الجرس “bell switch”

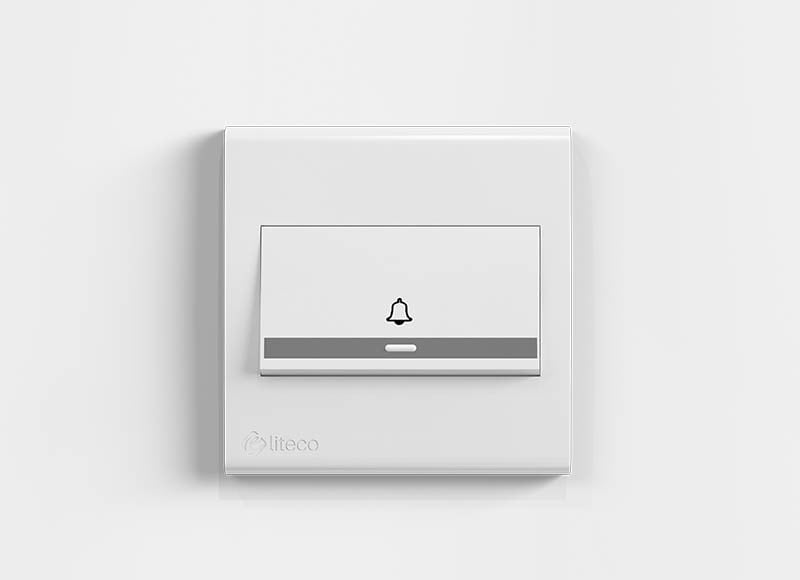

مفاتيح الكهرباء 8يستخدم لوصل التيار الكهربائي لحظة الضغط عليه فقط، وعند رفع اليد يفصل، ويتكون من نقطتين توصيل، حيث توصل أحد الطرفين بالخط الحار (الفاز)، بينما يوصل النقطة الأخرى مع الجرس، كما هو موضح في الصورة.

مفتاح الجرس

مفتاح السخان “Heater switch”

مفاتيح الكهرباء 5

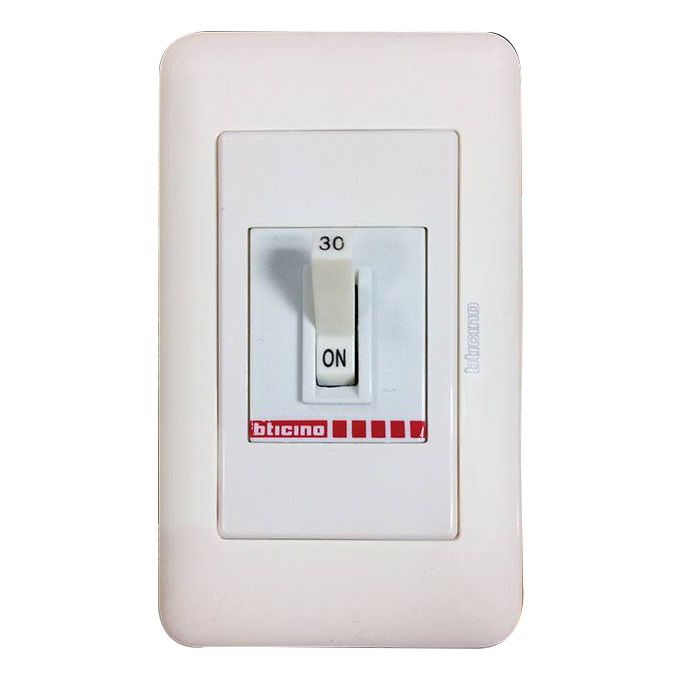

يستخدم لوصل وفصل التيار الكهربائي عن سخان المياه ” Heater” ، حيث يتكون مفتاح السخان من أربع نقاط توصل، ويتم توصيلهم كما هو موضح في الصورة.

مفتاح السخان

مفتاح المكيف ” Air condition switch”

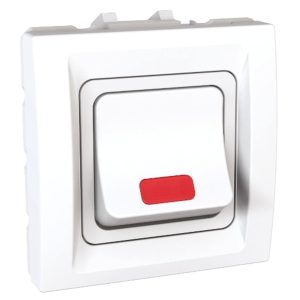

مفاتيح الكهرباءيتشابه فكرة توصيلة مفتاح السخان الكهربائي، وهو مصمم لتحمل تيارات البدء العالية والأحمال ذات التيارات الكبيرة، ويستخدم لوصل وفصل التيار الكهربائي عن المكيف، إما توصيله فتوصل كما هو موضح في الصورة.

مفتاح المكيف

ملاحظة:

يفضل دائماً تركيب بريز بجانب مفتاح المكيف حتى نسهل على أنفسنا عملية وصل وفصل فيشة المكيف دون الحاجة إلى فتح علبة المفتاح وحل براغي التوصيل.
