شرح القاطع الكهربائي MCCB (Demo)

شرح القاطع الكهربائي MCCB

شرح القاطع الكهربائي MCCB شرح القاطع الكهربائي MCCB

شرح القاطع الكهربائي MCCB،

يعتبر القاطع الكهربائي MCCB أحد أنواع القواطع الكهربائية الذي يستخدم في حماية لوحات التوزيع الرئيسية.

يتميز هذا القاطع عن قواطع MCB بسعة تياره المقنن العالي الذي يصل إلى 1600A،

وتيار القصر الذي يصل إلى 85kA، ما يجعله مناسب لأنظمة التوزيع متوسطة القدرة.

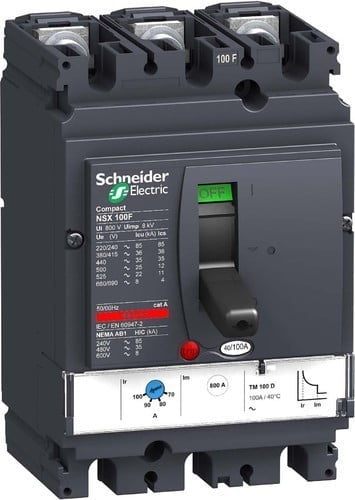

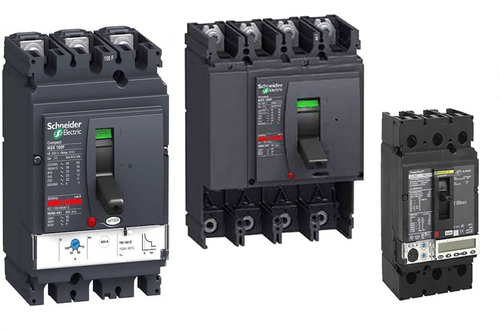

قواطع كهربائية نوع MCCB

ما هو القاطع الكهربائي MCCB

يرمز MCCB إلى “Moulded Case Circuit Breakers”، ويطلق عليه بالعربية: القواطع المقولبة.

يأتي هذا النوع بعد قواطع MCB، ويستخدم غالباً في حماية دوائر التغذية الرئيسية،

وأكبر حجماً من قواطع MCB، نظراً لقدرته على تحمل تيارات القصر العالية.

ويتميز أيضاً بالمرونة الواسعة في مجال ضبط العلاقة بين زمن الفصل وقيمة تيار العطل مقارنة مع قاطع MCB المحدد بالقيمة،

ويمكن ضبط فئة القاطع من خلال ضبط سعة القصر وزمن الفصل،

فكلما زادت سعة القصر كلما زود الجهاز بمرونة أكبر.

إليك فئة قاطع MCB بسعة تيار مقنن 250A، تستطيع من خلال المتغيرين:

ضبط تياره المقنن وتيار القصر.

وهناك قواطع بفئات أخرى يمكن تغيير متغيرات أقل أو أكثر حتى تصل إلى فئة القواطع الهوائية MCB.

قاطع كهربائي MCB

سعات القاطع الكهربائي MCCB

يتوفر هذا النوع بسعات أمبيرية مقننة تبدأ من 16A وحتى 1600A، بينما تيار القصر للقاطع يبدأ من 10KA وحتى 85KA.

شرح القاطع الكهربائي MCCB

يوجد للقاطع قيمتين:

الأولى تسمى “Frame Size Rating”، والثانية تسمى تيار الـ Trip، يمكن ضبطه ليتم فصل التيار إذا تجاوز أكثر من القيمة.

على سبيل المثال القاطع NSX630N الخاص بشركة شنايدر له قدرة تيار مقنن 630 أمبير

، لكن بداخله 11-Electronic Circuits تجعل من الممكن ضبطه ليكون قادر على فصل التيار إذا تجاوز القيم التالية:

400A 350A 300A 250A 200A 150A
  630A 600A 550A 500A 450A

سعات تيار ضبط القاطع الكهربائي 630A

تضع الشركة المصنعة قيمة Frame Size على القاطع.

ولكن على أوراق التصميم للمشروع يكتب رقمين كالتالي: 630A/450A،

فهذا يعني أن أقصى تيار مقنن للقاطع 630A ولكنه سيضبط في المشروع على 450A.

ملاحظة مهمة:

يوجد بهذا القاطع ثلاث حالات للذراع البلاستيكي وهما: حالة الوصل، وحالة العطل (Trip)،

وحالة الفصل النهائي، وعند العطل يجب حل المشكلة أولاً ثم قم بتحريك ذارع القاطع إلى وضعية الفصل أولاً OFF، ثم أرفعه مرة أخرى إلى وضعية الوصل ON.
