Posted on Leave a comment

مكونات القاطع الكهربائي

مكونات القاطع الكهربائي

مكونات القاطع الكهربائي

مكونات القاطع الكهربائي، يعد القاطع الكهربائي من أحد أهم الحمايات الذي يستخدم في حماية الأجهزة الكهربائية بكافة أنواعها،

حيث يحتوي القاطع الكهربائي على مكونات داخلية هامة يجب على كل فني ومهندس كهربائي معرفتها، فما هي مكونات القاطع الكهربائي وما دوره في حماية الأجهزة الكهربائية.

دور القاطع الكهربائي في الحماية

إن القاطع الكهربائي له دور كبير في حماية الأجهزة الكهربائية والأشخاص من خطر التيار الزائد ودارة القصر،

ونظراً لأهميته يستخدم القاطع بكثرة في حماية كافة أحمال الأجهزة الكهربائية، مثل: الفرن الكهربائي والسخانات والمحركات الكهربائية.

مكونات القاطع الكهربائي
قواطع كهربائية

مكونات القاطع الكهربائي

يتكون القاطع الكهربائي ببساطة من عدة مكونات وهي:

نقاط التوصيل:

يوجد للقاطع نقطتين لتوصيل الكابلات أو الأسلاك النحاسية، أحدهما لدخل التيار الكهربائي والآخر يتصل مع الحمل الكهربائي.

نقطة توصيل متحرك داخلي:

هو المسؤول عن وصل وفصل التيار المار إلى داخل القاطع في حالة حدوث دارة قصر في الشبكة الكهربائية أو نتيجة زيادة التيار عن سعة تيار القاطع المقنن بنسبة متفاوتة.

المزدوجة الحرارية المعدنية:

هي المسؤولة عن فصل التيار المار للقاطع عن الحمل نتيجة زيادة التحميل،

حيث أن الزيادة في التيار يتولد عنه حرارة زائدة مسبباً في تقوس الشريط الحراري المكون من معدنيين مختلفين وبالتالي يتسبب ذلك في فتح الدائرة الكهربائية.

الملف المغناطيسي:

وظيفته داخل القاطع هو عدم السماح بمرور تيار لحظة حدوث تماس كهربائي داخل شبكة التمديدات الكهربائية، وهي ميزة في غاية الأهمية وخصوصاً في التمديدات المنزلية.

حيث أنه عند دخول تيار قصر عالي القيمة إلى الملف سوف يتولد مجال مغناطيسي قوي مؤدياً إلى جذب نقطة التوصيل المتحركة إلى الأسفل مسبباً في فصل ذراع القاطع بشكل أوتوماتيكي.

مانع الشرارة:

يتكون من شرائح معدنية متباعدة عن بعضها البعض، ووظيفته داخل القاطع هو التخلص من الشرارة الكبيرة التي تحدث لحظة فصل القاطع نتيجة الحمل الزائد أو التماس الكهربائي.

ذراع القاطع:

يتصل الذراع من الداخل ببعض المكونات الداخلية المتحكمة في الفصل التلقائي نتيجة زيادة التيار أو حدوث تيار قصر، بالإضافة إلى إمكانية رفع ذراع القاطع بشكل يدوي.

مكونات القاطع الكهربائي

استخدامات القاطع الكهربائي

يستخدم القاطع الكهربائي كأداة حماية للكثير من التطبيقات ومنها:

  • حماية الأجهزة الكهربائية المنزلية.
  • حماية كافة التمديدات الكهربائية المتواجدة في المستشفيات والمدارس والمحلات التجارية من أي تماس.
  • حماية المحركات الكهربائية.
  • حماية كافة الأحمال المتواجدة في المصانع الكبيرة والمولات التجارية.

القواطع الكهربائيةشرح القاطع الكهربائي MCCBلمعرفة اخر المنتجات الخاصة بنا وعروضنا المميزة يرجى الاشتراك بصفحاتنا على مواقع التواصل الاجتماعي:

صفحتنا على الفيسبوك=> Gahzlystore

صفحتنا على تويتر=> Gahzlystore

GAHZLY

Posted on Leave a comment

مخاطر التيار الكهربائي



 مخاطر التيار الكهربائي

مخاطر التيار الكهربائي، تعد مخاطر التيار الكهربائي من العوامل المؤثرة على حياة الإنسان بشكل مباشر.

حيث تسبب التيار الكهربائي الصدمة أو الصعقة المباشرة عند لمس أي جزء من موصلات الكهرباء الحامل للتيار الكهربائي.

تابعوا معنا هذا المقال لمعرفة أسباب مخاطر التيار الكهربائي، وتأثيره على حياة الإنسان وعوامل اختلاف التأثير ودرجة خطورتها.

تأثير الجهد (التيار) الكهربائي على الإنسان

عند مرور التيار الكهربائي عبر جسم الإنسان، سوف يسبب بعض الحوادث الخطرة مثل الحروق أو الجروح أو الوفاة، وتعتمد نسبة الخطورة فرق الجهد العالي وشدة التيار المار عبر جسمه، وبالتالي عند التعامل مع الكهرباء يجب لبس معدات الوقاية والحذر لضمان السلامة لتجنب مخاطر التيار الكهربائي.

عوامل تأثير التيار المار في جسم الإنسان

هناك عدة تأثيرات تمثلها مخاطر التيار الكهربائي وهي:

  • التأثير الحراري: يتمثل في الاحتراق الخارجي لجسم الإنسان.
  • التأثير التحليلي: الناتج عن تحلل الدم والسوائل الحيوية.
  • التأثير البيولوجي: الناتج عن تشنج العضلات، مثل عضلات القلب والرئتين، الذي يسبب في تمزق الأنسجة، واختلال عمليتي التنفس ودورة الدم في جسم الإنسان.

عوامل اختلاف التأثير ودرجة خطورتها

  • اتجاه مرور التيار المار.
  • درجة شدة التيار المار.
  • المدة الزمنية.

اتجاه مرور التيار المار

يمر التيار الكهربائي عبر جسم الإنسان من مناطق مختلفة، ويخرج أيضاً من مناطق أخرى، ومن المسارات التي تمر عبر جسم الإنسان:

  • اليد واليد الأخرى.
  • اليد والقدم.
  • القدم والقدم الآخر.
  • الرأس والقدم أو القدمين معاً.

جميع هذه المسارات تمثل مخاطر التيار الكهربائي على جسم الإنسان.

اتجاه مرور التيار المار لجسم الإنسان

مخاطر التيار الكهربائيدرجة شدة التيار المار

تعتبر من أحد العوامل المؤثرة على حياة الإنسان، حيث تعتمد على شدة التيار المار في جسم الإنسان، فكلما زادت شدة التيار الكهربائي المار بجسم الإنسان، كلما أصبح الأمر أكثر خطورة عليه.

تأثير الجهد (التيار) المتردد على الإنسان

يتعتمد تأثير الجهد على جسم الإنسان على قيمة التيار والجهد الكهربائي معاً، وكلما زاد قيمة شدة التيار المار والارتفاع في قيمة الجهد الكهربائي، كلما زادت نسبة الخطورة عليه وبالتالي يجب الحذر من التيار المتردد.

تأثير الجهد (التيار) المستمر على الإنسان

من المعلوم أن البطارية لا تؤثر على جسم الإنسان، وذلك لأن قيمة الجهد بين أقطابها قليلة جداً مقارنة مع مخاطر التيار الكهربائي المتردد الذي يصل قيمته إلى 230V، وفي بعض الدول الأخرى تصل إلى 110V.

إن مخاطر التيار الكهربائي المستمر المار عبر جسم الإنسان قد يسبب الحروق الكبيرة ويهدد حياته.

مقاومة جسم الإنسان

تختلف بنية جسم الإنسان من شخص لآخر ومن رجل لامرأة حسب مقاومته ضد مخاطر التيار الكهربائي، وبالتالي كلما زادت مقاومة جسم الإنسان كان ذلك أفضل ويقلل من نسبة الخطورة عليه، ولكن هذا لا يعني عدم الشعور بالصدمة الكهربائي، كما قلنا سابقاً إذا كانت شدة التيار المار عالي قد يشكل ذلك خطورة كبيرة على حياة الإنسان.

عوامل تأثير مقاومة جسم الإنسان

  • سمك طبقة الجلد.
  • موقع التلامس.
  • مدى رطوبة الجلد.
شدة التيار الكهربائي بوحدة الملي أمبير مدى الخطورة على الإنسان
10-0 عدم الشعور بالتيار الكهربائي
50-10 يشعر برعشة خفيفة
100-50 لا يستطيع رفع الجزء الملامس من مصدر الكهرباء
150-100 فقد في الوعي
200-150 يؤدي إلى الموت
أعلى من الـ 200 يحترق الجسم

جدول توضيحي لمدى خطورة التيار المار عبر جسم الإنسان

المدة الزمنية

هو من أهم المخاطر التي تحدد مدى خطورة الصدمة على جسم الإنسان، وبالتالي زادت الفترة الزمنية لعبور التيار عر جسم الإنسان كلما يؤثر عليه بشكل سلبي.

أقصى تيار مار في الجسم المدة الزمنية مدى الخطورة على الإنسان
0-0.5 بشكل مستمر لا يؤثر
0.5-5 بشكل مستمر شعور خفيف
5-30 عدة دقائق لا يمكن التخلص من مصدر التيار
50-30 عدة ثواني التسرع في دقات القلب مع عدم الانتظام وممكن أن يحدث إغماء
أكثر من 100 أكثر من 20 مللي ثانية يؤدي إلى الإغماء والموت

جدول توضيحي لتحديد مدى مخاطر التيار الكهربائي على جسم الإنسان خلال المدة الزمنية

مشتركات الطاقه والواقيات من الصواعقلمعرفة اخر المنتجات الخاصة بنا وعروضنا المميزة يرجى الاشتراك بصفحاتنا على مواقع التواصل الاجتماعي:

صفحتنا على الفيسبوك=> Gahzlystore

صفحتنا على تويتر=> Gahzlystore

Posted on Leave a comment

شرح القاطع الكهربائي MCCB

شرح القاطع الكهربائي MCCB

شرح القاطع الكهربائي MCCB شرح القاطع الكهربائي MCCB

شرح القاطع الكهربائي MCCB،

يعتبر القاطع الكهربائي MCCB أحد أنواع القواطع الكهربائية الذي يستخدم في حماية لوحات التوزيع الرئيسية.

يتميز هذا القاطع عن قواطع MCB بسعة تياره المقنن العالي الذي يصل إلى 1600A،

وتيار القصر الذي يصل إلى 85kA، ما يجعله مناسب لأنظمة التوزيع متوسطة القدرة.

قواطع كهربائية نوع MCCB

ما هو القاطع الكهربائي MCCB

يرمز MCCB إلى “Moulded Case Circuit Breakers”، ويطلق عليه بالعربية: القواطع المقولبة.

يأتي هذا النوع بعد قواطع MCB، ويستخدم غالباً في حماية دوائر التغذية الرئيسية،

وأكبر حجماً من قواطع MCB، نظراً لقدرته على تحمل تيارات القصر العالية.

ويتميز أيضاً بالمرونة الواسعة في مجال ضبط العلاقة بين زمن الفصل وقيمة تيار العطل مقارنة مع قاطع MCB المحدد بالقيمة،

ويمكن ضبط فئة القاطع من خلال ضبط سعة القصر وزمن الفصل،

فكلما زادت سعة القصر كلما زود الجهاز بمرونة أكبر.

إليك فئة قاطع MCB بسعة تيار مقنن 250A، تستطيع من خلال المتغيرين:

ضبط تياره المقنن وتيار القصر.

وهناك قواطع بفئات أخرى يمكن تغيير متغيرات أقل أو أكثر حتى تصل إلى فئة القواطع الهوائية MCB.

قاطع كهربائي MCB

سعات القاطع الكهربائي MCCB

يتوفر هذا النوع بسعات أمبيرية مقننة تبدأ من 16A وحتى 1600A، بينما تيار القصر للقاطع يبدأ من 10KA وحتى 85KA.

شرح القاطع الكهربائي MCCB

يوجد للقاطع قيمتين:

الأولى تسمى “Frame Size Rating”، والثانية تسمى تيار الـ Trip، يمكن ضبطه ليتم فصل التيار إذا تجاوز أكثر من القيمة.

على سبيل المثال القاطع NSX630N الخاص بشركة شنايدر له قدرة تيار مقنن 630 أمبير

، لكن بداخله 11-Electronic Circuits تجعل من الممكن ضبطه ليكون قادر على فصل التيار إذا تجاوز القيم التالية:

400A 350A 300A 250A 200A 150A
  630A 600A 550A 500A 450A

سعات تيار ضبط القاطع الكهربائي 630A

تضع الشركة المصنعة قيمة Frame Size على القاطع.

ولكن على أوراق التصميم للمشروع يكتب رقمين كالتالي: 630A/450A،

فهذا يعني أن أقصى تيار مقنن للقاطع 630A ولكنه سيضبط في المشروع على 450A.

ملاحظة مهمة:

يوجد بهذا القاطع ثلاث حالات للذراع البلاستيكي وهما: حالة الوصل، وحالة العطل (Trip)،

وحالة الفصل النهائي، وعند العطل يجب حل المشكلة أولاً ثم قم بتحريك ذارع القاطع إلى وضعية الفصل أولاً OFF، ثم أرفعه مرة أخرى إلى وضعية الوصل ON.

لمعرفة اخر المنتجات الخاصة بنا وعروضنا المميزة يرجى الاشتراك بصفحاتنا على مواقع التواصل الاجتماعي:

صفحتنا على الفيسبوك=> Gahzlystore

صفحتنا على تويتر=> Gahzlystore

GAHZLY



Posted on Leave a comment

كيف تقيس الجهد و الامبير الكهربائي

كيف تقيس الجهد و الامبير الكهربائي

كيف تقيس الجهد و الامبير الكهربائيكيف تقيس الجهد و الامبير الكهربائي

كيف تقيس الجهد الكهربائي، هناك نوعين من الجهود التي تعمل عليها الدوائر الكهربائية والإلكترونية وهي: الجهد المتردد والجهد المستمر.

يوجد جهاز مخصص لقياس الجهد عملياً، ولكل نوع جهد له طريقة يختلف عن الآخر، بمعنى عند قياس الجهد المستمر يجب ضبط جهاز الملتميتر على وضعية قياس الجهد المستمر لإجراء عملية القياس وهكذا مع الجهد المتردد.

والهدف من هذا الموضوع هو شرح كيف تقيس الجهد الكهربائي عملياً وباستخدام جهاز الملتميتر والذي يسمى أيضاً بجهاز القياس متعدد الوظائف.

ما هو جهاز الملتميتر

هو جهاز هام ولا يستغني عنه أي فني يعمل بمجال الكهرباء والإلكترونيات والبطاريات والطاقة الشمسية والتحكم الكهربائي.

يستخدم هذا الجهاز في قياس أغلب القطع الكهربائية، مثل: فحص شبكات الكهرباء المنزلية والصناعية، وفحص جهد المصدر والمقاومات، وكافة القطع الإلكترونية مثل: المقاومات والترانزستور والدايود، والكثير الكثير من القطع المختلفة.

وما يعنيا في هذا الموضوع هو شرح كيف تقيس الجهد الكهربائي للتيار المستمر والتيار المتردد بالتفصيل.

مجسات جهاز الملتميتر

الفرق بين جهاز الملتميتر اليدوي والأوتوماتيكي

كيف تقيس الجهد المستمر (DC)

يوجد عدة خطوات مهمة يجب اتباعها لكي تقيس الجهد المستمر للبطارية مثلاً كالآتي:

  • وضع مجس الجهاز الأحمر في المنفذ المخصص للجهد والذي يرمز له بالحرف (V).
  • وضع المجس الأسود في المنفذ المشترك (COM).
  • تشغيل جهاز الملتميتر بالضغط على مفتاح التشغيل إذا كان لديه مفتاح تشغيل، وإذا لم يوجد ما عليك سوى تحريك مفتاح المؤشر فقط لكي يشتغل.
  • وضع مؤشر جهاز الملتميتر على رمز الجهد المستمر “الفولت” (V).
  • إذا كان جهاز الملتميتر من نوع الضبط اليدوي، أي يتم التحكم في نطاق قياس الجهد “الفولت” بشكل يدوي، ضع المؤشر على قيمة فولت أعلى من قيمة فولت البطارية التي تتوقعها أو القيمة المكتوبة على سطح البطارية.
  • ضع مجس جهاز الملتميتر الأحمر على طرف البطارية الموجب (+)، بينما طرف المجس الأسود على الطرف السالب للبطارية (-).
  • ستظهر لك قراءة فولت البطارية على شاشة الجهاز، وإذا كانت قيمة القراءة نفس قيمة الفولت المكتوب على البطارية بشكل تقريبي، فهذا يدل على أن البطارية جيدة.

طريقة قياس الجهد المستمر (فولتية البطارية)

كيف تقيس الجهد المتردد (AC)

تابع الخطوات التالية:

  • وضع المجس الأحمر في منفذ الجهد “الفولت” (V).
  • وضع المجس الأسود في منفذ COM.
  • تشغيل جهاز الملتميتر، وضع مفتاح التدريج على الجهد المتردد المرسوم عليه موجة جيبيه وبجانبه حرف (V).
  • ضع مجسي الملتميتر (الأحمر والأسود) على التوازي مع مقبس الكهرباء المنزلي (الفاز والنول) دون الاهتمام للقطبية، لأنها لا تحتوي على قطبية مثل البطارية.
  • ستظهر لك قيمة جهد المصدر بالجهد المتردد.

طريقة فحص المحولات الخافضة للجهد

 طريقة فحص المحولات الخافضة

طريقة فحص المحولات الخافضة للجهد، كثيراً ما نرى في غالبية اللوحات الإلكترونية محولات كهربائية، وأشهرها المحولات الخافضة للجهد.

وفي هذا الإطار سنتعرف على طريقة مبسطة لفحص أي محول صغير خافض للجهد قد تريد صلاحيته بعد فصل أطرافه عن اللوحة الإلكترونية.



المحولات الخافضة للجهد

عادة ما تجد في أغلب الأجهزة الإلكترونية كالراديو والتلفاز وشواحن البطاريات وغير ذلك من اللوحات الإلكترونية عنصر مهم يسمى بالمحول الكهربائي الخافض للجهد (بالإنجليزية: step down transformer).

ويأتي المحول الخافض للجهد بأربعة أطراف أو خمسة أطراف وقد تجد أكثر من ذلك، وما نحتاج إلى فحصة هو المحول الخافض للجهد بأربعة أطراف (طرفين ملف ابتدائي – طرفين ملف ثانوي).

محول خافض للجهد بأربعة أطراف

حيث يطلق على طرفي الملف الابتدائي بالدخل، بينما طرفي الملف الثانوي بالخرج، والفرق بين المحول المصمم بأربعة أطراف له طرفين دخل وطرفين خرج، بينما الخمسة أطراف يكون له طرفين دخل (ملف ابتدائي)و ثلاثة أطراف خرج (ملف ثانوي).

ملف خافض للجهد بخمسة أطراف

وظيفة المحول الخافض للجهد

الوظيفة الأساسية للمحول الكهربائي الخافض للجهد هي تخفيض قيمة جهد مصدر الكهرباء 220VAC/110VAC،

إلى قيمة جهد أقل لكي تغذي كامل الدائرة أو جزء معين من الدائرة الإلكترونية.

ولا يفوتنا أن ننوه على أن المحول يخفض قيمة الجهد فقط مع إبقاء التيار متردد.

خطوات فحص المحولات الخافضة

تتم عملية فحص المحولات الخافضة بناء على النقاط الآتية:

  • التأكد من أن المحول غير متصل بمصدر الكهرباء.
  • فصل المحول إذا كان متصل بدائرة إلكترونية.
  • عند فحص المحول يجب قياس مقاومة الملف الابتدائي ومقاومة الملف الثانوي.
  • تشغيل جهاز الملتميتر ووضع مؤشر المفتاح على رمز المقاومة.
  • إذا كان الجهاز به تدريج القراءات ضع على قيمة مقاومة 1k، أو على 200 أوم في حالة ظهور القراءة بقيمة بسيطة.
  • ضع مجسي جهاز الملتميتر على طرفي الملف الابتدائي بغض النظر عن القطبية.
  • تظهر قراءة الجهاز في حدود مئات أو بضع عشرات الأوم.
  • بينما عند قياس مقاومة الملف الثانوي بوضع المجسات على طرفيه، ستظهر لك قراءة أصغر بكثير وفي حدود الأوم (أقل من عشرة أوم).
  • يكون المحول تالف إذا كانت مقاومة الملف الابتدائي أو الثانوي كبيرة جداً أي دائرة مفتوحة “ما لا نهاية” (Open) أو صفر أوم أي دائرة قصر (Short).

وتماشياً مع ما تم ذكره في خطوات الفحص، فقد ظهرت لنا قراءة 399 أوم عند قياس المقاومة بين طرفي الملف الابتدائي،

بينما عند قياس مقاومة الملف الثانوي ظهرت لنا قراءة 2 أوم.

طريقة فحص الملف الابتدائي

طريفة فحص الملف الثانوي

نستنتج مما سبق بأن قيمة مقاومة الملف الابتدائي تكون دائماً أكبر من قيمة مقاومة الملف الثانوي، مع ملحوظة أن هذه القيم قد تختلف بعدد لفات كل من الملف الابتدائي والملف الثانوي

كيف تقيس الأمبير عملياً

كيف-تقيس-الأمبير-عملياً

كيف تقيس الأمبير عملياً، يعتبر التيار الكهربائي الذي يقاس بوحدة الأمبير أحد الوحدات الكهربائية المهمة والذي لا يخلو من أي دائرة كهربائية أو إلكترونية،

فجميع الدوائر يسرى فيها تيار كهربائي يكون على شكل تيار مستمر أو تيار متردد حسب نوعية التيار والدائرة.

يهدف هذا الموضوع على توضيح كيف تقيس الأمبير عملياً لأي دائرة كهربائية قد تريد قياسها بواسطة جهاز الملتميتر الذي يتم ضبطه على وضعية قياس الأمبير.

جهاز الملتميتر



ما هو وحدة الأمبير

يعتبر وحدة الأمبير (بالإنجليزية: Ampere) من أحد الكميات الأساسية والمستخدم بكثرة في الدوائر الكهربائية، وهو وحدة قياس التيار الكهربائي.

ويمكن تعريف التيار الكهربائي على أنه عبارة عن معدل تدفق الإلكترونات في الدائرة من نقطة لأخرى عبر موصل.

ويرمز لوحدة التيار الكهربائي “الأمبير” بالحرف (A).

كيف تقيس الأمبير

قبل الدخول في التفاصيل العملية لا بد من التعرف على أهم الأمور التي يجب أن تتعرف عليها حول قياس كمية الأمبير الذي يسرى داخل الدائرة.

كما نعلم عند قياس قيمة المقاومة وجهد المصدر والبطارية يتم توصيل أطراف مجسات جهاز الملتميتر على التوازي مع العناصر المراد فحصها،

ولكن ذلك لا يتم بنفس الشكل عند قياس الأمبير بالدائرة.

حيث أن الأمبير يتم قياسه بوصل طرفي جهاز الملتميتر (الأحمر والأسود)على التوالي مع العنصر المراد قياسه، وذلك بفصل المسار الذي تريد قياسه كما هو موضح في الشكل المبسط.

طريقة توصيل مقياس الأمبير بالدائرة

خطوات قياس الأمبير عملياً

  • قم بوضع مجس جهاز الملتميتر الأحمر بمنفذ الأمبير أو الملي أمبير إذا كانت القيمة المتوقعة أقل من 200 ملي أمبير.
  • قم بوضع المجس الأسود بمنفذ COM.
  • تشغيل جهاز الملتميتر ووضع مفتاح التدريج على رمز(A)، بحيث يكون على التيار المستمر(DC) إذا كانت الدائرة مغذية بتيار مستمر، أو بتيار متردد (AC) إذا كانت الدائرة مغذية بتيار متردد.
  • الآن سوف نعمل فحص او قياس أمبير المصباح المتصل مع البطارية.
  • قم بفصل السلك الموجب المتصل مع موجب البطارية وطرف المصباح الموجب.
  • وضع طرف المجس الأحمر لجهاز القياس مع موجب البطارية، بينما طرف المجس الأسود ضعه على طرف المصباح الموجب بحيث يكون جهاز القياس متصل على التوالي بداخل الدائرة.
  • ستظهر أمامك على شاشة القراءة لجهاز الملتميتر قيمة بالأمبير، وهي قيمة سريان التيار للمصباح لكي يعمل.

طريقة قياس الأمبير عملياً باستخدام الملتميتر

خطوات قياس أحمال التيار المتردد

يفضل دائماً عند قياس أمبير ضاغط ثلاجة أو مروحة أو وحدة تكييف استخدام جهاز كلامب ميتر (بالإنجليزية: Clamp Meter)، لأنها تقيس أمبير الحمل دون فصل خط الكهرباء.

طريقة قياس الأمبير باستخدام جهاز الكلامب ميتر

الاستخدام الصحيح لجهاز الكلامب ميتر

يوجد في السوق جهاز كلامب ميتر يقيس التيار المتردد فقط، وآخر يقيس التيار المستمر والمتردد.

حساب المقاومة الكلية للدائرة

حساب المقاومة الكلية للدائرة

حساب المقاومة الكلية للدائرة، تعد خطوة حساب المقاومة المكافئة للدائرة من أهم الخطوات

التي تمكننا من معرفة القيمة الكلية لمجموع المقاومات الموصلة بالدائرة الإلكترونية والكهربائية.

حيث توصل المقاومات في الدوائر الإلكترونية والكهربائية على التوالي أو التوازي أو الأثنين معاً،

وجاءت أهمية حساب المقاومة الكلية للدائرة لمعرفة قيمة المقاومة المكافئة والتيار الكلي للدائرة والجهد المطبق عليها.

تابعوا معنا هذا المقال لمعرفة كيفية حساب المقاومة الكلية للدائرة خطوة بخطوة.

دائرة التوالي للمقاومات

تمتاز دائرة التوالي بأنها ذات مسار واحد سهلة التوصيل، ويتم عملية جمع المقاومات للحصول على المقاومة المكافئة الكلية للدائرة.

كيفية حساب قيمة المقاومة الكلية لدوائر التوالي

  • جمع المقاومات المتصلة على التوالي

يساوي مجموع المقاومات الموصلة على التوالي بالدائرة المقاومة المكافئة، حيث أن التيار المار عبر المقاومات ثابت القيمة.

دائرة توالي تحتوي على مقاومة 3Ω ومقاومة 6Ω ومقاومة 9Ω كالتالي:

دائرة التوالي للمقاومات

فإن المقاومة الكلية المكافئة للدائرة تساوي:

= 3 + 6 + 9 = 18Ω

  • إيجاد قيمة المقاومة باستخدام قانون أوم

في بعض الأحيان هناك بعض القيم مجهولة، ومن هنا نلتجأ إلى استخدام قانون أوم الذي يجمع العلاقة بين المقاومة والجهد والتيار الكهربائي.

مثلث قوانين أوم للجهد والتيار والمقاومة

مثلا:

دائرة توالي لمجموعة مقاومات مجهولة القيم أوجد المقاومة الكلية المكافئة لهذه المجموعة إذا علمت أن جهد المصدر 12V والتيار المار بالدائرة 10A

من قانون أوم نعد ترتيب الصيغة V=IR لكي نحسب المقاومة الكلية ليصبح القانون كالتالي:

R = V / I

حيث أن:

R : المقاومة.

V : الجهد.

I : التيار.

بالتالي فإن قيمة المقاومة المجهولة = الجهد / التيار

= 12 / 10 = 1.2Ω

دوائر التوازي للمقاومات

تتفرع منها المقاومات بعدة مسارات ثم تلتقي هذه المسارات معاً لإكمال الدائرة

، ويتوزع التيار المتدفق فيها على هذه المسارات حسب كل مقاومة موصلة بالدائرة.

حساب قيمة المقاومة الكلية لدوائر التوازي

  • جمع المقاومات المتصلة على التوازي

إن كل مسار من مسارات التوازي بالدائرة يمر بها تيار

كهربائي معتمداً على قيمة المقاومة الموضوع بهذا المسار، ويمكنك حساب قيمة المقاومة الكلية المكافئة RT لمجموع المقاومات على التوازي كالتالي:

حيث أن:

R1 : يشير الرمز إلى قيمة المقاومة في الفرع الأول.

R2 : يشير الرمز إلى قيمة المقاومة في الفرع الثاني.

R3 : يشير الرمز إلى قيمة المقاومة في الفرع الثالث.

Rn: يشير الرمز إلى آخر فرع للمقاومة.

مثال: دائرة توازي تحتوي على مقاومة 3Ω ومقاومة 6Ω ومقاومة 9Ω كالتالي:

فإن المقاومة الكلية للدائرة تساوي:

  • إيجاد قيمة المقاومة باستخدام قانون أوم

في بعض الأحيان تكون قيمة مقاومة مجهولة بدوائر التوازي،

هنا نلتجأ لقانون أوم الذي يجمع العلاقة بين المقاومة والجهد والتيار الكهربائي، والذي يمكنك من حساب المقاومة الكلية للدائرة.

كما هو معلوم أن قيمة الجهد المطبق على كل فرع ثابتة القيمة،

وتتوزع قيمة التيار في الدائرة على جميع فروع الدائرة،

ولكي نحسب قيمة المقاومة الكلية للدائرة يجب معرفة قيمة التيار والجهد الكلي للدائرة باستخدام قانون أوم.

مثال: دائرة توازي بجهد 5V وقيمة التيار الكلي المار بالدائرة تساوي 4A، احسب قيمة المقاومة الكلية.

من قانون أوم نعد ترتيب الصيغة V=IR لكي نحسب المقاومة الكلية فتصبح القانون كالتالي:

R = V / I

= 5 / 4 = 1.25Ω

قانون فرق الجهد الكهربائي



 قانون فرق الجهد الكهربائي

قانون فرق الجهد الكهربائي، يعتبر الجهد الكهربائي أحد الكميات القياسية الكهربائية الأساسية في مبادئ الكهرباء والإلكترونيات،

وسبب احتياجنا إلى وجود فرق جهد بالدائرة هو ضمان سريان التيار الكهربائي، حيث أنه يعمل على دفع شحنات التيار بالدائرة.

دعنا نتعرف على قانون فرق الجهد الكهربائي، وبماذا يلزمنا في الدوائر الكهربائية والإلكترونية.



ما هو الجهد الكهربائي

يسمى أيضاً بفرق الجهد أو القوة الدافعة الكهربائية،

ويعبر ببساطة عن فرق الجهد بين نقطتين في موصل بمقدار الشغل اللازم انجازه لكي يتم نقل واحد كولوم من الشحنة من نقطة إلى نقطة أخرى،

وحتى يتم نقل الشحنات الكهربائية يجب أن يتوفر فرق جهد كهربائي يمثل القوة التي تدفع هذه الشحنات للانتقال من مكان إلى آخر داخل الموصل.

وحدة قياس فرق الجهد

يرمز للجهد الكهربائي في أغلب الدوائر بالرمز V، بينما وحدة قياسه الفولت (بالإنجليزية: voltage) ويرمز له أيضاً بالرمز V، ويقاس الجهد الكهربائي بجهاز الفولتميتر.

قانون فرق الجهد الكهربائي

إن مصطلح الجهد الكهربائي والقوة الدافعة الكهربائية يعبران عن نفس الكمية،

وكما شرحنا سابقاً أن الجهد يعتمد على الشغل والشحنة،

فالشغل بعبر عن القوة اللازمة والمستخدمة لتحريك الشحنة من نقطة إلى نقطة أخرى داخل الدائرة. يمكن حسابه كالآتي:

الجهد الكهربائي = الشغل × الشحنة

حيث أن:

الجهد الكهربائي يقاس بالفولت (V).

الشغل يقاس بالجول (J).

الشحنة تقاس بالكولوم (C).

ويمكن القول أن الفرق في الجهد في أي دائرة يسبب سريان للتيار (الشحنات)،

حيث لاحظ العالم الألماني أن هناك علاقة طردية بين فرق الجهد والتيار،

فكلما زاد فرق الجهد بين النقطتين فإن التيار المار عبر المقاومة يزيد.

بينما العلاقة بين قيمة المقاومة والتيار تكون عكسية.

ويمكن التعبير عن العلاقة كالآتي:

فرق الجهد (V) = التيار (I) × المقاومة (Ω).

حيث أن:

التيار يقاس بوحدة الأمبير ويرمز له بالرمز (A).

المقاومة تقاس بوحدة الأوم ويرمز له بالرمز (Ω).

قانون فرق الجهد الكهربائي

مثال على قانون فرق الجهد الكهربائي

مصباح كهربائي مقاومته 5 أوم ويستهلك تيار قدره 2 أمبير، فما قيمة فرق الجهد المطبق على طرفي المصباح الكهربائي؟

دائرة كهربائية

الحل:

فرق الجهد (V) = التيار (I) × المقاومة (Ω)

= 2 أمبير × 5 أوم = 10 فولت

gifلمعرفة اخر المنتجات الخاصة بنا وعروضنا المميزة يرجى الاشتراك بصفحاتنا على مواقع التواصل الاجتماعي:

صفحتنا على الفيسبوك=> Gahzlystore

صفحتنا على تويتر=> Gahzlystore

GAHZLY

Posted on Leave a comment

 كشافات الإضاءة: كل ما تحتاج إلى معرفته عن الكشاف الكهربائي

 كشافات الإضاءة: كل ما تحتاج إلى معرفته عن الكشاف الكهربائي

 كشافات الإضاءة: كل ما تحتاج إلى معرفته عن الكشاف الكهربائي

مقدمة عن الكشاف الكهربائي:

الكشاف الكهربائي:

أول أداة قياس كهربائية للكشف عن وجود شحنة كهربائية،

تكتشف الشحنة عن طريق حركة الجسم بسبب القوة الكهروستاتيكية حسب قانون كولوم،

كمية الشحنة على الجسم تتناسب مع جهده،

يتطلب تراكم الشحنة  للكشف عنها باستخدام الكشاف الكهربائي مئات أو آلاف الفولتات،

لذلك يتم استخدام المجاهر الكهربائية مع مصادر الجهد العالي مثل الكهرباء الساكنة والآلات الكهروستاتيكية.

استخدم الكشاف الكهربائي لإظهار الحث الكهروستاتيكي،

يستطيع الكشاف الكهربائي فقط أن يعطي مؤشراً تقريبيًا على كمية الشحنة؛

تسّمى الأداة التي تقيس الشحنة الكهربائية كميًا مقياسًا كهربائيًا،

كان أول كشاف كهربائي عبارة عن إبرة محورية (تسمّى فيرسوريوم)،

اخترعها الطبيب البريطاني ويليام جيلبرت حوالي عام 1600، لا يزال يستخدم في تعليم الفيزياء لإثبات مبادئ الكهرباء الساكنة،

يستخدم نوع من الكشاف الكهربائي أيضًا في مقياس جرعات إشعاع ألياف الكوارتز.

يتكون الكشاف عادةً من زوج من أوراق الذهب الرقيقة المعلقة من موصل كهربائي،

وعلبة شفافة تكون منعزلة عن المحيط الخارجي الخاص بها حتى لا يتأثر ما بداخلها بما حولها،

مبدأ عمله على أساس التنافر والتجاذب بالشحنات ذلك يكون من خلال تقريب جسم مشحون للعامود الموصل لجهاز الكشاف،

بالتالي تتحرك الإلكترونات على الجسم الموصول بها إلى جهاز الكشاف لتصل إلى ورقتي الذهب الرقيقتين.

لحماية الأوراق الذهبية من تيارات الهواء، يتم وضعها في زجاجة زجاجية وعادةً ما تفتح من الأسفل وتثبت فوق قاعدة موصلة،

غالبًا ما توجد ألواح معدنية أو شرائح رقائق معدنية في الزجاجة تحيط بالأوراق الذهبية على كلا الجانبين،

تتوزع الشحنات على الورقتين بشكل متساوي ممّا يعمل على وجود نفس الشحنات في كلا الورقتين،

عادةً ما تُستخدم المجهرات الكهربائية الحديثة كرات مصنوعة من البلاستيك من أجل اختبار وجود شحنة على جسم ما،

الكشاف الكهربائي يُعتبر من أهم الاختراعات الذي تمّ من خلاله الكشف عن عدة أمور في الدراسات العلمية.

ما هي قصة اختراع الكشاف الكهربائي؟

كان جان أنطوان نوليت رجل دين وفيزيائيًا،

في عام 1748م،

اخترع نوليت واحدًا من أول مقاييس الإلكترون وهو الكشاف الكهربائي وتوصل لوجود شحنة كهربائية باستخدام مبدأ التجاذب والتنافر

، كتب نوليت لاحقًا نظرية عن التجاذب والتنافر الكهربيين بناءً على وجود تدفق مستمر للمادة الكهربائية بين الأجسام المشحونة وأصبح أول أستاذ للفيزياء التجريبية في جامعة باريس.

استمر العلماء في إجراء العديد من التطويرات على الكشاف،

لأنّه كان يدل فقط على وجود الشحنة وليس على نوعها، بعد ذلك قاموا بالتعديل عليه حتى يقوموا بمعرفة نوع الشحنة أيضاً،

لاحقاً تم إضافة مقياس مدرج لمعرفة مقدار الشحنة، في أواخر القرن التاسع عشر تمّ تطوير الكشاف لدراسة النشاط الإشعاعي،

قام صموئيل سي ليند المولود عام 1879م، باختراع أول كشاف كهربائي لقياسات الراديوم يسمّى كشاف ليند.

 كشافات الإضاءة: كل ما تحتاج إلى معرفته عن الكشاف الكهربائي

تركيب كشافات الإضاءة

واحدة من أكثر الترقيات فعالية من حيث التكلفة وأسرعها التي يمكنك القيام بها لمظهر منزلك من خلال

ترقية الإضاءة واستبدال كشافات الإضاءة وترقيتها الكهربائية السهلة والبسيطة التي ستجعل منزلك أكثر إشراقًا وجاذبية.

تأتي معظم كشافات الإضاءة مع الإرشادات التي ستساعدك على تجميع الضوء وتثبيته ، والتي أوصيك بقراءة تعليمات الشركة المصنعة قبل البدء في استبدال وحدة الإضاءة.

سيساعدك تثبيت الإضاءة خطوة بخطوة على استبدال معظم كشافات الإضاءة بما في ذلك مصابيح الشمعدان والإضاءة المعلقة وإضاءة المسار وضوء السقف وضوء الحائط والمزيد.

ما يلي هو إجراء بسيط وسهل وخطوة بخطوة سيساعدك على تثبيت وحدة الإضاءة بأمان وبشكل صحيح.

معظم كشافات الإضاءة وصناديق الإضاءة عالمية وقياسية ،

لذا فإن إجراء تركيب الإضاءة الذي ستتعلمه هنا سيساعدك على أن تكون قادرًا على تثبيت معظم كشافات الإضاءة.

لتسهيل تثبيت المصباح ، من الجيد التقاط صورة لأسلاك الضوء القديم أو حتى مقطع فيديو ، خاصةً عندما يكون هناك أكثر من سلك ثلاثي الموصلات داخل الصندوق.

عند تركيب وحدة إضاءة ، يكون السلك الأسود / الأحمر ساخنًا ، والسلك الأبيض محايد والعاري مطحون.

قبل القيام بأي شيء ، قم بإيقاف تشغيل الطاقة وفحص الدائرة المزدوجة باستخدام جهاز اختبار الجهد غير المتصل لضمان عدم وجود طاقة في الضوء.

قم دائمًا بإيقاف تشغيل الطاقة للضوء الذي تريد تثبيته أو إزالته من لوحة قاطع الدائرة وإذا لم تكن اللوحة الكهربائية

الخاصة بك مصنفة أو لم تكن متأكدًا من الدائرة المخصصة للضوء الذي تقوم باستبداله ، فقم بإيقاف تشغيل القاطع الرئيسي الذي سيؤدي إلى فصل الكهرباء عن منزلك بالكامل.

الأدوات التي تحتاجها للتركيب الخفيف:

[مفكات البراغي (4 في 1 ، أو Philips ، مسطح ، Roberson) ، واختبار الدائرة غير المتصلة ، كماشة ، ومزيلات الأسلاك ، وقاطع الأسلاك ، ونظارات الأمان

، والسلم ، والمصباح اليدوي ، وموصلات الأسلاك (الأسلاك المكسرات)]

تنبيه:

عند العمل بالكهرباء ، فإن توخي الحذر والحذر هما الأولوية الأولى وتأكد من اتباع الكود الكهربائي ومتطلبات كود البناء ،

وتحقق أولاً من سلطة الكود الكهربائي المحلية إذا كان مسموحًا لك بالقيام بهذه المهمة الكهربائية إذا لم تتصل بـ كهربائي مرخص.

إذا لم تكن متأكدًا من توصيل الأسلاك بمنزلك ، فاستأجر كهربائيًا معتمدًا. ودائمًا افصل الطاقة قبل القيام بأي شيء.

لتركيب كشافات الإضاءة والحصول على عروض أسعار كهربائية مجانية ، اتصل بفنيي الكهرباء في إدمونتون

.

كيفية استبدال كشافات الإضاءة

1. ابدأ بقراءة تعليمات الشركة المصنعة وقم بتجميع الضوء الجديد قدر الإمكان

2. قم بإيقاف تشغيل الطاقة من اللوحة الكهربائية عن طريق قلب القاطع الذي يغذي وحدة الإضاءة التي ستقوم باستبدالها

3. تأكد من انقطاع الكهرباء عن طريق إيقاف تشغيل المصباح وتشغيله

4. قم بإزالة كشافات الإضاءة القديمة عن طريق إزالة المصابيح الكهربائية ، وغطاء المصباح

، والمظلة ، والأجهزة وفك قوس التركيب وهذا هو الوقت الذي ستشاهد فيه أسلاك ووصلات الإضاءة الحالية وتستخدم جهاز اختبار الجهد غير المتصل للتأكد من عدم وجود طاقة

5. التقط صورة للأسلاك الموجودة للتأكد من أنك تتذكر كيف يتم توصيل الأسلاك والأسلاك الجديدة بنفس الطريقة.

يكون هذا مفيدًا بشكل خاص عندما يكون هناك أكثر من سلك ثلاثي الموصلات في الصندوق

6. بعد التأكد من عدم وجود طاقة افصل الأسلاك وإزالة كشافات الإضاءة القديمة

7. قم بتثبيت دعامة التثبيت والأجهزة الخاصة بتجهيزات الإضاءة الجديدة على صندوق إضاءة السقف

8. قم بتوصيل أسلاك الضوء بالأسلاك الموجودة في الصندوق بنفس الألوان (أسود إلى أسود ، أبيض إلى أبيض ، أخضر إلى أخضر أو ​​مكشوف)

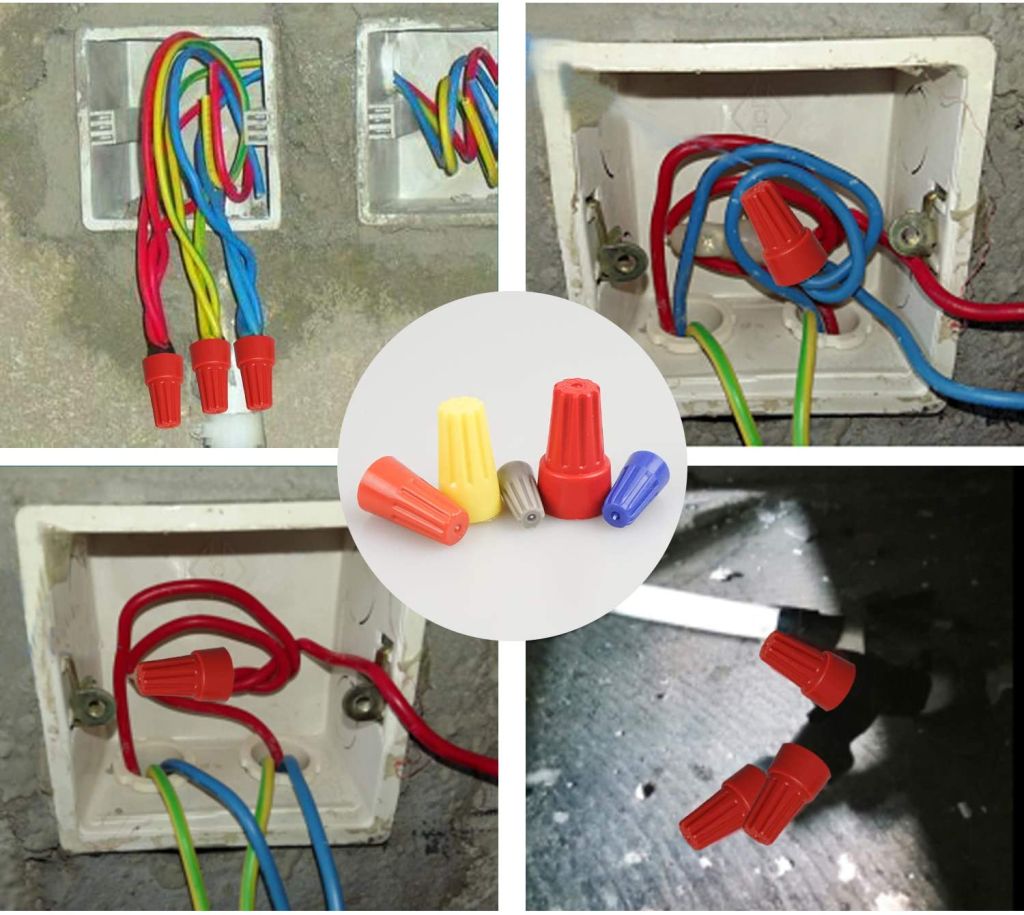

واسحب كل صامولة سلكية للتأكد من أن الاتصال محكم ، ثم ادفع الأسلاك في الصندوق.

9. قم بتركيب وحدة الإضاءة الجديدة على كتيفة التركيب ، وقم بتركيب المصابيح وغطاء المصباح الجديد.

(ملاحظة:

تأكد من التحقق من تصنيف قاعدة كشافات الإضاءة وقم بتثبيت المصابيح ذات الحد الأقصى من القوة الكهربائية أو أقل مما هو موضح في قاعدة كشافات الإضاءة)

10. قم بتشغيل الكهرباء عن طريق قلب القاطع واستمتع بالإضاءة الجديدة

.

كيفية تثبيت جهاز الإضاءة

فيما يلي تقنيات بسيطة وسهلة لتثبيت كشافات الإضاءة بشكل صحيح وآمن:

1. ابدأ بقراءة إرشادات الشركة المصنعة للضوء حول كيفية تجميع وتركيب وحدة الإضاءة

2. ابدأ أولاً بإيقاف الطاقة في لوحة التكسير

3. استخدم جهاز اختبار الجهد غير المتصل للتأكد من عدم وجود طاقة

4. تأكد من إحكام ربط صندوق الضوء ودعمه بشكل صحيح إذا لم يكن مثبتًا ويدعمه

5. قم بتركيب كتيفة التركيب لوحدة الإضاءة الجديدة وقم بتثبيتها بشكل صحيح

6. قم بتوصيل السلك الأبيض الخاص بصندوق الضوء بسلك أبيض من كشافات الإضاءة (من محايد إلى محايد)

قم بلف أطراف الأسلاك معًا في اتجاه عقارب الساعة ثم قم بربط صامولة السلك على الأسلاك الملتوية

، وافعل الشيء نفسه بالنسبة للأسلاك السوداء والأسلاك الأرضية (قم دائمًا باللف الأسلاك متشابهة اللون معًا في اتجاه عقارب الساعة ثم لف موصل السلك فوقها)

7. ثم قم بتركيب وحدة الإضاءة على قوس تركيب الضوء

8. اربط المصباح الكهربائي في وحدة الإضاءة وقم بتثبيت مظلة المصباح

9. قم بتشغيل الطاقة في لوحة الكسارة ثم قم بتشغيل مفتاح الضوء

كيفية استبدال ضوء سلسلة السحب

قد يكون هذا هو أسهل ضوء يمكن استبداله ، حيث لا يحتوي مصباح سلسلة السحب على جسم معدني مكشوف

، لذلك ستحتاج فقط إلى توصيل الأسلاك السوداء والبيضاء بالضوء. فيما يلي تعليمات التثبيت.

1. ستحتاج أولاً إلى فصل الطاقة من صندوق التكسير

2. اختبر الدائرة باستخدام جهاز اختبار الجهد غير المتصل للتأكد من انقطاع التيار الكهربائي

3. قم بإزالة الضوء القديم عن طريق فك المصباح ثم فك الأسلاك

ثم ابدأ بتثبيت المصباح الجديد كالتالي:

4. قم بتوصيل سلك مخطط أبيض بالمسمار الأبيض ، ثم قم بلفه حول المسمار في اتجاه عقارب الساعة وربط المسمار

5. قم بتوصيل سلك مخطط أسود بالمسمار الذهبي ، ثم قم بلفه حول المسمار في اتجاه عقارب الساعة وربط المسمار

6. برغي البرغيين اللذين يثبتان الضوء في الصندوق

7. تشغيل الطاقة وسحب ضوء سلسلة جاهز للاستخدام

تنبيه:

عند العمل بالكهرباء ، فإن توخي الحذر والحذر هما الأولوية الأولى وتأكد من اتباع الكود الكهربائي ومتطلبات كود البناء

، وتحقق أولاً من هيئة الكود الكهربائي المحلية إذا كان مسموحًا لك بالقيام بهذه المهمة الكهربائية إذا لم تتصل بشخص مرخص كهربائي أو إذا لم تكن متأكدًا من توصيل الأسلاك بمنزلك

، فقم باستئجار كهربائي معتمد. بالنسبة لجميع أنواع كشافات الإضاءة ،

اتصل بفنيي الكهرباء في إدمونتون لدينا أو تحقق من موقعنا على الويب ،

كما نقدم خدمة وإصلاحات كهربائية على مدار الساعة طوال أيام الأسبوع للتأكد من أن عائلتك آمنة ، وأن أعمالك تعمل

إرشادات الأمان حول كيفية تثبيت جهاز الإضاءة

1. قم أولاً بفصل الطاقة من صندوق التكسير [تأتي الكهرباء من الشارع إلى منزلك من خلال عداد الكهرباء الخاص بك

ومن العداد الكهربائي يذهب إلى لوحة الكسارة الرئيسية إلى القاطع الرئيسي ثم من هناك إلى قواطع الدائرة الفرعية وأخيراً إلى مقابس منزلك ، المصابيح والأجهزة] لذلك

، سيتم توصيل كل مصباح بقاطع الدائرة الكهربائية الفرعية وستحتاج إلى إيقاف تشغيل قاطع دائرة الضوء.

2. إذا لم يتم وضع ملصق على اللوحة الكهربائية ولم تكن متأكدًا من الدائرة المخصصة للضوء الذي ستقوم بتثبيته

، فقم بإيقاف تشغيل القاطع الرئيسي الذي سيغلق الطاقة عن المنزل بأكمله.

3. لا يعني إيقاف تشغيل الطاقة من المفتاح عدم وجود طاقة في الضوء وإيقاف تشغيل صندوق قاطع شكل الطاقة دائمًا

4. تحقق مرتين من الضوء باستخدام جهاز اختبار الجهد غير المتصل للتأكد من عدم وجود طاقة

5. السلك الساخن للضوء (الأسود) الذي يحمل التيار والسلك الأبيض محايد والسلك العاري / الأخضر مطحون

6. تحتوي معظم المصابيح على أجزاء معدنية مكشوفة ،

ويجب تأريضها عن طريق توصيل المسمار الأخضر الموجود على كتيفة التثبيت بالأرض لجعلها آمنة وتفي بمتطلبات تركيب الكود الكهربائي.

7. تأكد من أن وحدة الإضاءة مؤرضة وأن لديك ثلاثة موصلات (سوداء ، بيضاء ، عارية) داخل الصندوق

8. تأكد من اتباع القطبية وتوصيل الأسلاك بنفس القطبية (الساخنة إلى الساخنة ، والحيادية إلى المحايدة ، والأسلاك من الأرض إلى الأرض)

9. في أي وقت تقوم فيه بتركيب وحدة إضاءة ثقيلة ، تأكد من أن الصندوق الكهربائي آمن ومدعوم لدعم وزن كشافات الإضاءة

10. تتطلب بعض الكودات الكهربائية الوطنية والمحلية أن يقوم كهربائي مرخص بتركيب وحدة إضاءة.

تحقق من سلطة الكود الكهربائي المحلي إذا كان مسموحًا لك بتركيب مصباح وإذا كنت بحاجة إلى تصريح كهربائي لتركيب مصباح.

11. تأكد من تركيب المصابيح الكهربائية بنفس القوة الكهربائية التي تم تصنيفها أو أقل من القوة الكهربائية.

(إذا قمت بتركيب لمبات ذات قدرة كهربائية أعلى من تلك المصنفة من أجلها ، فقد تتسبب في نشوب حريق).

12. اتبع دائمًا متطلبات الكود الكهربائي وتعليمات الشركة المصنعة

تنبيه:

عند العمل بالكهرباء ، قم دائمًا أولاً بإيقاف تشغيل الطاقة من صندوق التكسير وتأكد من اتباع متطلبات الكود الكهربائي

، وتحقق أولاً من هيئة الكود الكهربائي المحلية إذا كان مسموحًا لك بالقيام بهذه المهمة الكهربائية إذا لم تتصل بفني كهربائي مرخص أو إذا لم تكن متأكدًا من توصيل الأسلاك بمنزلك

، فاستأجر كهربائيًا معتمدًا.

بالنسبة لجميع أنواع كشافات الإضاءة ، اتصل بفنيي الكهرباء في Edmonton أو تحقق من موقعنا على الإنترنت

، كما نقدم خدمات كهربائية على مدار الساعة طوال أيام الأسبوع.

الأسئلة المتداولة حول كشافات الإضاءة

هل يمكنني تركيب ضوء في منزلي؟

من الأفضل التحقق من سلطة السلامة الكهربائية المحلية والكود الكهربائي لمعرفة ما إذا كان مسموحًا لك بتركيب مصباح.

هل يمكنني تثبيت ضوء على مفتاح ثلاثي الاتجاهات؟

نعم ، يمكن تثبيت الضوء على مفتاح ثلاثي الاتجاهات ، ومفتاح رباعي الاتجاهات ، ومفتاح أحادي القطب ، ومفتاح باهتة ، ومفتاح ذكي.

هل يمكنني تثبيت ضوء بدون أرضي؟

لا يسمح بتركيب ضوء أو أي أجهزة ومعدات كهربائية بدون أرض بواسطة الكود الكهربائي وليس آمنًا.

هل يمكنني تركيب مصباح بأسلاك ألمنيوم؟

نعم ، يمكن القيام بذلك ، لكنك ستحتاج إلى استخدام سلك مضاد للأكسيد يربط الأسلاك النحاسية بأسلاك الألمنيوم لمنع الأكسدة بين أسلاك النحاس والألمنيوم.

لماذا تتغير خيارات الإضاءة وصناعة الإضاءة؟

العوامل الرئيسية التي تقود التغييرات في صناعة الإضاءة هي كفاءة الطاقة ، وألوان الإضاءة ، والأسلوب نحو تقليل استهلاك الطاقة ، والأضواء الملونة والأنيقة.

ما الذي يجب مراعاته عند اختيار المصباح الكهربائي؟

طول العمر ، وكفاءة الطاقة ، والصداقة البيئية ، والقوة الكهربائية والجهد الكهربائي للمصباح يجب أن يتطابق مع الحد الأقصى من القوة الكهربائية والجهد الكهربائي لقاعدة الإضاءة

.

ما الذي ستتجه إليه معايير الإضاءة في المستقبل؟

بالنظر إلى ارتفاع تكلفة الطاقة والتعريفات الكربونية والاحتباس الحراري ، فإن مستقبل الإضاءة هو كفاءة الطاقة وتقنيات الإضاءة الصديقة للبيئة.

ما هي بعض الأنواع المختلفة من المصابيح (المصابيح)؟

T12 ، T8 ، T5 ، البحرية ، عرض القضية ، عاكس ، ساطع ،

B ، BA ، CA ، F ، G ، S ، M ، T- شكل ، ضوء أسود ، الأشعة تحت الحمراء ، الفضة ، اليسار والخيط ، إشارة ، خطأ ، وما إلى ذلك .

ما هو التجويف؟

اللومن هو وحدة الضوء ، والأضواء الأكثر سطوعًا هي لومن أعلى ، والضوء الخافت هو لومن أقل.

ما هي مآخذ قاعدة المصابيح الكهربائية المختلفة؟

قواعد المصباح الشائعة هي المقابس القياسية والمتوسطة والصغيرة القائمة على اللولب والقواعد المتوهجة وما إلى ذلك.

ماذا يعني CFL؟

وهي تعني مصباح الفلورسنت المضغوط وتحتوي على الزئبق.

ما هي المصابيح الكهربائية الأكثر ديمومة؟

الصمام ثم CFL ثم المصابيح المتوهجة.

كيف يمكنني التخلص من المصابيح الفلورية المتضامة؟

تحتوي المصابيح الفلورية المتضامة على الزئبق ، لذا نوصي بإعادة تدويرها في أماكن خاصة للتخلص من اللمبات الفلورية المتضامة وإعادة تدويرها.

إذا كنت أقوم ببناء منزل جديد فمتى يجب علي التخطيط للإضاءة؟

من المستحسن أن تقوم بتصميم الإضاءة الخاصة بك مع الخطط المعمارية الخاصة بك ويجب أن تكون الإضاءة متكاملة ومراعاة منذ التصميم وبدء المشروع.

ما الذي يجب علي مراعاته بشأن خيارات الإضاءة وتصميمها؟

كفاءة الطاقة والمظهر وطول العمر والصديقة للبيئة.

كم يجب أن أخصص ميزانية للإضاءة؟

يعتمد هذا على أنواع الأضواء التي تختارها من حيث الجودة والمظهر والكفاءة والأناقة.

ما هو التعديل التحديثي لمصابيح LED؟

إنه يعيد الأسلاك ويعيد هيكلة المصابيح التقليدية لتحديثها لتأخذ لمبات LED وتجهيزات LED. هذه طريقة فعالة من حيث التكلفة للتبديل من الإضاءة التقليدية إلى الإضاءة الموفرة للطاقة.

هل يمكنني استخدام الأضواء في الأرضيات والسلالم الخاصة بي؟

نعم ، هناك مصابيح محددة يتم تصنيعها لاستخدامها في الأرضيات والسلالم والمناظر الطبيعية والمزيد.

هل يمكنني استخدام الأضواء في الساونا الساخنة أو الساونا الجذعية؟

نعم ، يمكنك ما دمت تشتري المصابيح المصممة للساونا والمصنفة لدرجة حرارة الساونا الخاصة بك وتحتاج إلى أسلاك خاصة وفقًا لمتطلبات الكود الكهربائي.

أين يمكنني استخدام مصابيح LED؟

يمكنك استخدام مصابيح LED في أي مكان يُسمح لك باستخدام المصابيح التقليدية طالما تم تصنيفها لهذا الموقع

، على سبيل المثال ، إذا كنت تستخدم مصابيح LED للخارج ، فيجب تصنيفها للاستخدام الخارجي. قبل استخدام وتركيب مصابيح LED ، تحقق من تعليمات الشركة المصنعة.

ما هو IP الخاص بـ Light؟

إنه مستوى الحماية للأضواء لاستخدامها في الرطوبة والمواقع الخارجية.

ما هي وظائف الضوء الزخرفي مقابل الضوء المعماري؟

تم تصميم الأضواء الزخرفية لكل من المظهر والضوء ، لكن الأضواء المعمارية مصممة في الغالب للضوء وأقل للمظهر.

ما هي الإضاءة الذكية؟

إنها كشافات إضاءة متصلة بشبكة WiFi وقادرة على الاتصال بالأجهزة الذكية التي ستمكنك من التحكم فيها عبر الإنترنت ومن جهاز التحكم عن بُعد.

الأضواء الذكية هي المستقبل الرئيسي لإضاءة المنزل الذكي.

هل يمكنني التحكم في الإضاءة من هاتفي الذكي؟

يمكن التحكم في جميع الإنارات الذكية من جميع الأجهزة الذكية ومن المواقع البعيدة.

ما الذي يمكنني التحكم فيه عن بُعد عندما يكون منزلي منزلًا ذكيًا؟

كل شيء تقريبًا في المنزل الذكي يمكن التحكم فيه لاسلكيًا وعن بعد بما في ذلك (الإضاءة ، التبريد ، التدفئة ، الأمن ، الصوت ، الفيديو ، إلخ).

ما هي مجسات الحركة؟

مستشعرات الحركة هي مستشعرات حائط أو سقف تتحكم في الأضواء بناءً على الحركة ،

فعندما يتحرك شخص ما ، يقوم المستشعر بتشغيل الأضواء وإذا لم تكن هناك حركة لفترة زمنية معينة (1،5 ، 15 ، 20 ، 30 …) دقيقة فسيتم تشغيلها. تشغيل الأنوار.

ما هو ضوء حساس الحركة؟

إنه ضوء مدمج فيه مستشعر الحركة

.

ما هي مجسات الإشغال؟

مستشعرات الإشغال هي مستشعرات الجدار أو السقف التي تتحكم في الأضواء بناءً على الحركة والضوء

، فعندما يتحرك شخص ما أو يظلم ، يقوم المستشعر بتشغيل الأضواء وإذا لم تكن هناك حركة

/ أو كان هناك ضوء لفترة زمنية معينة (1 ، 3 ، 5 ، 15 ، 20 ، 30 ، …) دقائق سيتم إطفاء الأنوار.

ما هو ضوء حساس الإشغال؟

إنه ضوء مدمج فيه مستشعر الإشغال.

ما هي حساسات الصوت؟

مستشعرات الصوت عبارة عن مستشعرات حائط أو سقف تتحكم في الأضواء بناءً على الصوت

، فعندما يكون هناك صوت ، يقوم المستشعر بتشغيل الأضواء وإذا لم يكن هناك صوت لفترة زمنية معينة (1 ، 3،5 ، 15 ، 20 ، 30 ، …) دقائق ، سوف تطفئ الأنوار.

ما هو ضوء مستشعر الصوت؟

إنه ضوء مدمج فيه مستشعر الصوت.

ما هي الخلايا الضوئية؟

الخلايا الضوئية عبارة عن مستشعرات تتحكم في الأضواء بناءً على الضوء ويتم تثبيتها في الغالب في الخارج لتشغيل الأضواء ليلاً (مظلمة) وإطفاء الأنوار في أوقات النهار (الضوء).

ما هو ضوء الخلية الكهروضوئية؟

إنه ضوء مدمج فيه الخلية الكهروضوئية.

ما هي مزايا مصابيح القدور مقارنة بالأضواء العادية؟

تبدو مصابيح القدر أكثر أناقة وتوفر إضاءة أكثر تناسقًا وحتى.

ما هي مزايا مصابيح LED؟

تنوع الألوان ، وتدوم لفترة أطول ، وانخفاض استهلاك الكهرباء ، والمزيد من التصفيح.

ما الذي يجب مراعاته عند إبعاد مصابيح القدر؟ [1 – كمية الضوء المطلوبة ، 2 لومن لكل مصباح عمودي ، 3 مقاسات من مصابيح القدور ، وارتفاع 4 سقف]

ما هي الاختلافات بين مصابيح 3000K ، 4000K ، 5000K ، LED؟

3000 كلفن أو أقل يمنحك ضوءًا أصفر اللون يسمى الضوء الأبيض الدافئ.

4000K بين هذين ويطلق عليه ضوء النهار والضوء الأبيض الدافئ.

5000 كلفن أو أكثر ساطع جدًا ويسمى الضوء الأبيض الكريستالي والأزرق الأبيض.

ما هي المسافة بين كشافات الاضواء القدور؟ / إلى أي مدى يمكنني تثبيت مصابيح القدر؟

كل هذا يتوقف على مقدار الأضواء التي تحتاجها ، وتجويف كل مصباح عمودي ، وحجم مصابيح القدور ، وارتفاع الأسقف التي يمكن أن تكون متباعدة (3 ، 4 ، 5 ، 6 ، 7 ، 8) أقدام.

ما هي مزايا LED إلى MR16؟

LED هي أكثر كفاءة في استخدام الطاقة ، وأكثر إشراقًا ، وتدوم لفترة أطول ، وتأتي مع مجموعة متنوعة من الألوان.

ما هي مزايا LED إلى GU10؟

LED هي أكثر كفاءة في استخدام الطاقة ، وأكثر إشراقًا ، وتدوم لفترة أطول ، وتأتي مع مجموعة متنوعة من الألوان.

ما هو العمر الافتراضي لأضواء LED؟

تدوم مصابيح LED لمدة (20.000 إلى 60.000) ساعة من الاستخدام حسب الجودة والتصنيع.

ما نوع مصابيح القدر التي يمكنني تثبيتها في العلية؟ / ما هو نوع مصابيح القدور التي يمكنني تركيبها عند التلامس المباشر مع العزل؟

عندما تقوم بتثبيت مصابيح الأواني التي تكون على اتصال مباشر بالعزل ، يجب أن تكون من مصابيح الأواني ذات التصنيف IC.

هل يمكنني تثبيت باهتة على مصابيح وعاء LED؟

نعم ، يمكنك فعل ذلك ، طالما تم تصنيف باهتة لمصابيح LED.

ما هي أفضل طريقة لضبط إضاءات القدر؟

استخدم الليزر لإنشاء خط مثالي لكشافات وعاء الإضاءة الخاصة بك لتمنحك خطًا مثاليًا لتركيب مصباح وعاء.

IC: جهة اتصال العزل



IP: حماية الدخول

CFL: مصباح فلورسنت مدمج

WiFi: دقة لاسلكية



كشافات الإضاءة: كل ما تحتاج إلى معرفته عن الكشاف الكهربائي

gifجرب جهزلي لرحله تسوق ممتعه

يسعدنا زيارتكم صفحاتنا على مواقع التواصل الاجتماعي حيث نقوم بنشر عروض حصرية على موقعنا الالكتروني.

صفحتنا علي الفيسبوك هنا.

حسابنا على تويتر هنا.

Posted on Leave a comment

نظام التأريض الكهربائي و مكوناته

السويدي الومنيوم مسلح 3 طرف 9

نظام التأريض الكهربائي و مكوناتهنظام التأريض الكهربائي و مكوناته

نظام التأريض الكهربائي و مكوناته

نظام التأريض الكهربائي، يعتبر نظام التأريض الكهربائي من إحدى مكونات الدارة الكهربائية الهامة والتي تستخدم لحماية الأشخاص والأجهزة الكهربائية الحساسة من انهيار العزل الكهربائي وتسرب التيار الكهربائي.

إن نظام التأريض الكهربائي له أهمية كبرى في تفريغ الشحنات الإستاتيكية، وحماية الأشخاص من الصدمات والصعقات الكهربائية المحتمل حدوثها نتيجة انهيار العزل أو الملامسة.

تابعوا معنا هذا المقال لمعرفة أهمية ومكونات نظام التأريض الكهربائي.

نظام التأريض الكهربائي

ما هو نظام التأريض الكهربائي

هو عبارة عن عملية اتصال موصل نحاسي بين الأجسام المعدنية للأحمال الكهربائية، مثل المحركات الكهربائية، والمحولات، واللوحات الرئيسية والفرعية، وبين الإلكترود الأرضي الذي يتم من خلاله إيصال التيار المتراكم على هياكل الأحمال الكهربائية إلى الأرض مباشرة، حيث يكون مقاومته منخفضة قد تصل إلى الواحد أوم فقط.

طريقة توصيل نظام التأريض الكهربائي

أهمية نظام التأريض الكهربائي

تتم تأريض جميع الشبكات الكهربائية لعدة أسباب:

  1. حماية الأشخاص من الصدمة الكهربائية.
  2. حماية الأجهزة الكهربائية من الأعطال المحتملة.
  3. تقلل من احتمالية حدوث الحرائق.
  4. تعمل على تفريغ الشحنات الإستاتيكية.
  5. حماية الأجهزة من التغيير المفاجئ في جهد التغذية (Voltage Surges).

الفرق بين وجود وعدم وجود نظام التأريض

مخاطر التيار الكهربائي

 مخاطر التيار الكهربائي

مخاطر التيار الكهربائي، تعد مخاطر التيار الكهربائي من العوامل المؤثرة على حياة الإنسان بشكل مباشر.

حيث تسبب التيار الكهربائي الصدمة أو الصعقة المباشرة عند لمس أي جزء من موصلات الكهرباء الحامل للتيار الكهربائي.

تابعوا معنا هذا المقال لمعرفة أسباب مخاطر التيار الكهربائي، وتأثيره على حياة الإنسان وعوامل اختلاف التأثير ودرجة خطورتها.

تأثير الجهد (التيار) الكهربائي على الإنسان

عند مرور التيار الكهربائي عبر جسم الإنسان، سوف يسبب بعض الحوادث الخطرة مثل الحروق أو الجروح أو الوفاة، وتعتمد نسبة الخطورة فرق الجهد العالي وشدة التيار المار عبر جسمه، وبالتالي عند التعامل مع الكهرباء يجب لبس معدات الوقاية والحذر لضمان السلامة لتجنب مخاطر التيار الكهربائي.

نظام التأريض الكهربائي

عوامل تأثير التيار المار في جسم الإنسان

هناك عدة تأثيرات تمثلها مخاطر التيار الكهربائي وهي:

  1. التأثير الحراري: يتمثل في الاحتراق الخارجي لجسم الإنسان.
  2. التأثير التحليلي: الناتج عن تحلل الدم والسوائل الحيوية.
  3. التأثير البيولوجي: الناتج عن تشنج العضلات، مثل عضلات القلب والرئتين، الذي يسبب في تمزق الأنسجة، واختلال عمليتي التنفس ودورة الدم في جسم الإنسان.

عوامل اختلاف التأثير ودرجة خطورتها

  1. اتجاه مرور التيار المار.
  2. درجة شدة التيار المار.
  3. المدة الزمنية.

اتجاه مرور التيار المار

يمر التيار الكهربائي عبر جسم الإنسان من مناطق مختلفة، ويخرج أيضاً من مناطق أخرى، ومن المسارات التي تمر عبر جسم الإنسان:

  1. اليد واليد الأخرى.
  2. اليد والقدم.
  3. القدم والقدم الآخر.
  4. الرأس والقدم أو القدمين معاً.

جميع هذه المسارات تمثل مخاطر التيار الكهربائي على جسم الإنسان.

نظام التأريض الكهربائي

درجة شدة التيار المار

تعتبر من أحد العوامل المؤثرة على حياة الإنسان، حيث تعتمد على شدة التيار المار في جسم الإنسان، فكلما زادت شدة التيار الكهربائي المار بجسم الإنسان، كلما أصبح الأمر أكثر خطورة عليه.

تأثير الجهد (التيار) المتردد على الإنسان

يتعتمد تأثير الجهد على جسم الإنسان على قيمة التيار والجهد الكهربائي معاً، وكلما زاد قيمة شدة التيار المار والارتفاع في قيمة الجهد الكهربائي، كلما زادت نسبة الخطورة عليه وبالتالي يجب الحذر من التيار المتردد.

نظام التأريض الكهربائي و مكوناته

تأثير الجهد (التيار) المستمر على الإنسان

من المعلوم أن البطارية لا تؤثر على جسم الإنسان، وذلك لأن قيمة الجهد بين أقطابها قليلة جداً مقارنة مع مخاطر التيار الكهربائي المتردد الذي يصل قيمته إلى 230V، وفي بعض الدول الأخرى تصل إلى 110V.

إن مخاطر التيار الكهربائي المستمر المار عبر جسم الإنسان قد يسبب الحروق الكبيرة ويهدد حياته.

مقاومة جسم الإنسان

تختلف بنية جسم الإنسان من شخص لآخر ومن رجل لامرأة حسب مقاومته ضد مخاطر التيار الكهربائي، وبالتالي كلما زادت مقاومة جسم الإنسان كان ذلك أفضل ويقلل من نسبة الخطورة عليه، ولكن هذا لا يعني عدم الشعور بالصدمة الكهربائي، كما قلنا سابقاً إذا كانت شدة التيار المار عالي قد يشكل ذلك خطورة كبيرة على حياة الإنسان.

نظام التأريض الكهربائي

عوامل تأثير مقاومة جسم الإنسان

  1. سمك طبقة الجلد.
  2. موقع التلامس.
  3. مدى رطوبة الجلد.
شدة التيار الكهربائي بوحدة الملي أمبير مدى الخطورة على الإنسان
10-0 عدم الشعور بالتيار الكهربائي
50-10 يشعر برعشة خفيفة
100-50 لا يستطيع رفع الجزء الملامس من مصدر الكهرباء
150-100 فقد في الوعي
200-150 يؤدي إلى الموت
أعلى من الـ 200 يحترق الجسم

جدول توضيحي لمدى خطورة التيار المار عبر جسم الإنسان

نظام التأريض الكهربائي

المدة الزمنية

هو من أهم المخاطر التي تحدد مدى خطورة الصدمة على جسم الإنسان، وبالتالي زادت الفترة الزمنية لعبور التيار عر جسم الإنسان كلما يؤثر عليه بشكل سلبي.

أقصى تيار مار في الجسم المدة الزمنية مدى الخطورة على الإنسان
0-0.5 بشكل مستمر لا يؤثر
0.5-5 بشكل مستمر شعور خفيف
5-30 عدة دقائق لا يمكن التخلص من مصدر التيار
50-30 عدة ثواني التسرع في دقات القلب مع عدم الانتظام وممكن أن يحدث إغماء
أكثر من 100 أكثر من 20 مللي ثانية يؤدي إلى الإغماء والموت

جدول توضيحي لتحديد مدى مخاطر التيار الكهربائي على جسم الإنسان خلال المدة الزمنية

نظام التأريض الكهربائي و مكوناته

مكونات نظام التأريض الكهربائي

  1. الشبكة الأرضية: يتم إيصال مجموعة من الموصلات النحاسية بين الهياكل المعدنية وبين الأرض.
  2. الأرضي (Earth pit): هي عملية إيصال مجموعة من الأقطاب التي يتم غرزها في الأرض، بهدف التوصيل الجيد بين الشبكة الأرضية والتربة المحيطة بها.
  3. موصل الأرضي الرئيسي: هو الموصل الذي يتم توصيله بمجموعة من معادن الأجهزة الكهربائية إلى قطب التوصيل المثبت في الأرض.
  4. موصل الربط: يتم من خلاله ربط جميع الهياكل المعدنية بالموصل الرئيسي، ثم يتم توصيله إلى موصل الأرضي الرئيسي مباشرة.
  5. التأريض الوظيفي: يتم من خلاله تأريض نقطة الحيادي التابع لمحولات القدرة الكهربائية، وتأريض النقاط المشتركة لمحولات التيار.
  6. التأريض بهدف الحماية من الصواعق: يعمل على حماية المنشآت من مخاطر الحريق والدمار الناتج عن تفريغ شحنات التيار العالي.

مقاومة الأرض

من المعلوم أن كتلة الأرض لديها مقاومة منخفضة جداً، ولكن ذلك لا يعني أن كل مكان في الأرض لديها نفس قيمة المقاومة، المقصود هنا أن كل نوع تربة لديها قيمة معينة.

على سبيل المثال، الأرض الرطبة والتي تحتوي على أملاح تكون مقاومة منخفضة جداً، مقارنة مع الأرض الجافة والصحراوية التي تزيد مقاومته قليلاً.

المقاومة النوعية التربة

تتغير قيمة المقاومة النوعية بناءً على نوعية ونسبة الرطوبة وكمية الأملاح الموجود بها، كل هذا يؤثر بشكل مباشر على توصيل نظام التأريض الكهربائي.

ولا ننسى بأن إلكترود التأريض معرض لمرور تيارات القصر المرتفع أيضاً، وهذا تأثير سلبي على الموصلات النحاسية والإلكترودات الموصلة في التربة إذا كانت مدة مرور تيار القصر عبر الموصلات و الإلكترودات طويلة نسبياً.

لتجنب حدوث هذه المشكلة يجب أن لا يزيد قيمة تيار القصر لكل متر من طول الإلكترود عن القيمة المحسوبة من المعادلة التالية:

قانون تيار دارة التأريض الكهربائي

الفرق بين خط البارد (النيوترال) وخط التأريض

النيوترال (Neutral): هو الخط الموجود في الدائرة الكهربائية، ووظيفته غلق الدائرة من أجل مرور التيار الطبيعي إلى المصدر التغذية.

توصيل خط النيوترال

نظام التأريض (Ground): يتم تركيبه على هيكل الحمل الكهربائي من أجل حماية الحمل من حدوث الأعطال الكهربائية، وتفريغ الشحنات المتراكمة على الهيكل المعدني.

إذا لا يوجد نظام أرضي في الشبكة الكهربائية، فإن هذا سوف يؤثر بشكل سلبي على الأجهزة الكهربائية.



أنواع نظم التأريض

نظام التأريض الكهربائي

أنواع نظم التأريض، نقدم لكم في هذا المقال أشهر أنواع نظم التأريض المستخدمة لحماية الأفراد من خطر الصعقة الكهربائية الناتج عن قصر العزل وانهياره.

كما تكمن أهمية التأريض للوقاية من خطر التفريغ الكهربائي الناتج عن الصواعق، وحماية معدات الأجهزة الكهربائية من التغيرات التي قد تحدث في جهة التغذية.

تابعوا معنا هذا المقال لمعرفة أنواع نظم التأريض ومزاياه وطريقة توصيلها.

أنواع نظم التأريض

  • نظام تأريض من نوع TN وينقسم إلى ثلاث أقسام:
    • نظام تأريض من نوع TN-S.
    • نظام تأريض من نوع TN-C.
    • نظام تأريض من نوع TN-C-S.
  • نظام تأريض من نوع IT.
  • نظام تأريض من نوع TT.

نظام تأريض من نوع TN-S

معاني الرموز التالية:

T = اختصاراً للكلمة الفرنسية Terre، وتعني الأرض.

N = اختصاراً لكلمة Neutral، وتعني الخط المتعادل.

S = اختصاراً لكلمة Isolated، وتعني منفصل.

نظام التأريض :TN-S هو النظام المنفصل بين خط التأريض والخط المتعادل.

تركيب النظام

يحتوي على خط تأريض المستهلك وخط تأريض المصدر الخارجي (المحول أو المولد) والخط المتعادل، ويكون خط تأريض المستهلك مفصول عن الخط المتعال على طول المسافة الموجود بين المصدر الخارجي والمستهلك، ويلتقيان فقط عند نقطة تأريض المصدر الخارجي (المحول أو المولد).

نظام تأريض من نوع TN-C

الرموز التالية تعني:

T = اختصاراً للكلمة الفرنسية Terre، وتعني الأرض.

N = اختصاراً لكلمة Neutral، وتعني الخط المتعادل.

C = اختصاراً لكلمة Combined، وتعني المشترك.

نظام التأريض TN-C: هو النظام المشترك بين خط التأريض والخط المتعادل.

تركيب النظام

يستخدم موصل خط التعادل كموصل أرضي على طول المسافة بين المصدر الخارجي (المحول أو مولد) وخط تأريض المستهلك، ويمكن تسمته بنظام PEN، وهو غير منتشر.

ومن مميزاته:

أرخص الأنواع مقارنة مع باقي نظم التأريض.

عيوب النظام:

عند حدوث قطع في نقطة ما بين مصدر التغذية الخارجية والمستهلك، سوف يسبب ذلك إلى ارتفاع قيمة جهد الأجسام المعدنية إلى قيم كبيرة.

نظام تأريض من نوع TN-C-S

الرموز التالية تعني:

T = اختصاراً للكلمة الفرنسية Terre، وتعني الأرض.

N = اختصاراً لكلمة Neutral، وتعني الخط المتعادل.

C = اختصاراً لكلمة Combined، وتعني المشترك.

S = اختصاراً لكلمة Isolated، وتعني منفصل.

نظام التأريضTN-C-S : هو النظام المشترك بين خط التأريض والخط المتعادل.

تركيب النظام

يحتوي هذا النوع على نظامين معاً في آن واحد، أحدهما موصل داخل حدود المستهلك بنظام TN-S، والآخر خطوط النقل الموجودة ما بين المستهلك والمصدر الخارجي موصل بشكل مشترك بين الأرضي والمصدر الخارجي.

لكن عيب النظام عند حدوث القطع في خط النقل المتعادل سوف يؤثر ذلك على المستهلكين.

نظام تأريض من نوع IT

الرموز التالية تعني:

I = اختصاراً لكلمة Isolated وتعني معزول.

T = اختصاراً للكلمة الفرنسية Terre، وتعني الأرض.

نظام التأريض :IT هو النظام المعزول.

تركيب النظام

يكون خط التعادل فيه معزول عن المصدر الخارجي، يفضل عدم استخدام هذا النوع لما لها من عيوب منها ارتفاع جهد التعادل بشكل كبير مقارنة بباقي الأنظمة الأخرى الذي قد يعمل بخفض التيار إلى درجة عدم كشف أجهزة العطل ومقارنته مع التيار الطبيعي.

يستخدم هذا النوع فقط مع التطبيقات الحساسة التي تعمل على قطع التيار الصغيرة.

نظام تأريض من نوع TT

T = اختصاراً للكلمة الفرنسية Terre، وتعني الأرض.

نظام التأريض TT: هو نظام التأريض المباشر.

تركيب النظام

يعد الأكثر أماناً واستخداماً، يتم فيها فصل خط تأريض المستهلك عن خط تأريض المصدر الخارجي، بالتالي فإن عملية حماية الأجهزة الكهربائية يتم من خلال نظام تأريض المستهلك.

لكن يعيب هذا النظام هو الحاجة إلى أجهزة حماية مثل جهاز الوقاية ضد التسريب الأرضي.

مكونات نظام التأريض

نظام التأريض الكهربائي

مكونات نظام التأريض ، تصمم مكونات نظام التأريض الكهربائي بمكوناته البسيطة في دوائر التمديدات الكهربائية (المنزلية /التجارية /الصناعية)، وتعد أحد أهم أسس الأعمال الكهربائية.

حيث تتكون منظومة التأريض من عدة أجزاء لبناء نظام متكامل بهدف حماية المعدات والأجهزة الكهربائية والمنشآت من أعطال تيار القصر والصواعق الكهربائية وغيرها من الأعطال التي قد تحدث بشبكة الكهرباء.

تابعوا معنا هذا المقال لمعرفة تفاصيل أكثر حول مكونات نظام التأريض.

مكونات نظام التأريض

  1. الموصل النحاسي: هو من أحد أهم مكونات نظام التأريض الكهربائي، حيث يتم توصيل الموصلات النحاسية من أجل تفريغ التيار الكهربائي المتراكم على هياكل المعدات إلى الأرض.
  2. الموزع الرئيسي لمنظومة التأريض (Main Earthing Terminal): يسمى أيضاً بقضبان التوزيع الرئيسي (Bus Bar)، هو عبارة عن موزع رئيسي وظيفته العمل على ربط جميع الأجسام المعدنية للأحمال الكهربائي مع قضبان التوزيع الرئيسي.
  3. إلكترود التأريض: يتم غرسها في التربة مباشراً من أجل تمرير التيار الكهربائي المتسرب الناتج عن تيارات القصر أو الشحنات المتراكمة على هياكل الأحمال المتنوعة وتفريغها في التربة.

نظام التأريض الكهربائي

العوامل المؤثرة على مقاومة الأرضي

تتأثر مكونات نظام التأريض بناءً على مقاومة الأرضي وهي:

  1. نسبة الرطوبة الموجود في التربة.
  2. مقاومة الأرض التي يتم دفن فيها الإلكترودات.
  3. عدد إلكترونات التأريض.
  4. عمق الدفن.
  5. المسافة بين الإلكترودات.

علاقة التربة بالتأريض

تعد التربة من أحد الأجزاء المهمة التي تؤثر على مكونات نظام التأريض،

بالتالي يجب أن تكون المقاومة النوعية للتربة مناسبة، مع إمكانية وضع إلكترودات التأريض في التربة بعمق دفن محدد.

الجدول التالي يوضح المقاومة النوعية للتربة بالقيمة التقريبية

نوع التربة المقاومة النوعية بالأوم لكل متر
التربة الطينية 150-40
الصلصال أعلى من 200
التربة الرملية 250-500
التربة الحجرية 200-500
التربة الصخرية أعلى من 1000

نظام التأريض الكهربائي

حسب الجدول الموضح أعلاه، نلاحظ أن قيمة المقاومة النوعية للتربة تتغير حسب نوع التربة وكمية الأملاح الموجودة، ونسبة الرطوبة.

إذا تم قياس مقاومة التربة التي نحتاجها لعملية تأسيس نظام التأريض،

ووجد أن قيمة المقاومة عالية، في تلك الحالة يجب معالجة التربة بالإلكترود كيميائياً، حتى نعمل على تقليل مقاومة التربة، ويتم ذلك بإضافة أحد المكونات التالية:

  1. كبريتات النحاس.
  2. الفحم.
  3. ملح كبريتات المغنيسيوم.
  4. ملح كلوريد الصوديوم.
  5. برادة الحديد.

خطوات تحسين مقاومة التربة

  1. حفر خندق حول الإلكترود بقطر لا يقل عن الــ 45 سم، وبعمق 30 سم.
  2. بعد عملية الحفر يتم ملأ الحفرة بالمادة الكيميائية، بشرط ألا يتم وضع المواد الكيميائية بشكل مباشر مع الإلكترودات، حتى لا يتسبب ذلك في تكوين طبقة من الصدأ لتجنب تآكلها.
  3. يفضل ألا يقل كمية الملح عن العشرين كيلو جرام (20kg)، ثم يتم غمرها بالماء في البداية، حتى يتسرب في التربة المحيطة.

ملاحظة: من عيوب إضافة الملح في الحفرة هو الذوبان التدريجي له، أي تستخدم هذه الطريقة بشكل مؤقت، ولحل هذه المشكلة هو زيادة عدد الإلكترودات.

ما هو موصل التأريض

هي وسيلة نقل تعمل على نقل التيار الكهربائي المتسرب من هياكل الأجهزة والمعدات الكهربائية إلى إلكترود التأريض، حيث يتم اختيار قطر الموصل المناسب لتحمل تيارات القصر وحجم المشروع الكهربائي.

نظام التأريض الكهربائي

ما هو إلكترود التأريض

  • هي أداة لنقل التيار المتسرب أو الشحنات الكهربائية المتراكمة وتفريغها في الأرض.
  • تصنع إلكترودات التأريض في العادة من النحاس أو الصلب.
  • عند تثبيت إلكترود التأريض الطويل الذي يصل طوله إلى 3 متر، في تلك الحالة يتم قطع إلكترودات التأريض إلى عدة أجزاء مناسبة في الطول، ومن ثم يتم الربط بينهما للوصول إلى الطول المناسب.

نظام التأريض الكهربائي و مكوناته

شروط بدائل الإلكترود النحاسي

  • أن تكون جيدة التوصيل.
  • أن تكون جيدة الاتصال بين أجزائها.
  • جودة التوصيل الجيد للكهرباء.

حتى نستطيع توصيل موصلات التأريض معاً مع الموصل الرئيسي وربطها مع موصل إلكترود التأريض نحتاج إلى ما يسمى بقضبان التوزيع Bus Bar.

نظام التأريض الكهربائي و مكوناته

طرق الوقاية من مخاطر الكهرباء

 طرق الوقاية من مخاطر الكهرباء

طرق الوقاية من مخاطر الكهرباء،

تعتبر طرق الوقاية من مخاطر الكهرباء من أهم الإجراءات الضرورية التي يجب أخذها بعين الاعتبار لحماية حياة الأشخاص من مخاطر الكهرباء.

تابعوا معنا هذا المقال لمعرفة طرق الوقاية من مخاطر الكهرباء وأهم الإجراءات التي يجب إتباعها بهدف السلامة.

أهمية العزل الكهربائي

تعد من أحد طرق الوقاية من مخاطر الكهرباء التي تعمل على حماية الإنسان،

حيث أن سوء الاستخدام وعدم تفقد التمديدات والأجهزة الكهربائية،

قد يؤذي حياة الشخص أو الأفراد أو حدوث حرائق، لذلك لابد من الاهتمام وعدم ترك الفرصة إلى أن يحدث عطل ما أو حدوث الحرائق لا قدر الله.

إجراءات التعامل مع العزل الكهربائي

تعد من أهم إجراءات طرق الوقاية من مخاطر الكهرباء، ومن هذه الإجراءات:

  1. فحص شبكة التمديدات الكهربائية بشكل دوري.
  2. العزل الجيد بين الموصلات والكابلات الكهربائية المتجاورة
  3. التخلص من الأسلاك والكابلات التالفة أو العارية.
  4. التأكد من سلامة الأجهزة الكهربائية عند حدوث خلل ما في الشبكة الكهربائية.
  5. فصل الجهاز الكهربائي فوراً عند رؤية الدخان يتصاعد، أو انتشار رائحة حرق ناتج عن سخونة الجهاز بشكل زائد عن الطبيعي، وذلك بسبب الارتفاع في التيار الكهربائي أو التغيير المفاجئ في الجهد الكهربائي.

نظام التأريض

تعد من أحد طرق الوقاية من مخاطر الكهرباء التي تهدف إلى تفريغ التيار الكهربائي المتسرب من خلال موصل نحاسي يتم ربطه مع إلكترود التأريض ومنه يمر إلى الأرض ذات المقاومة المنخفضة.

أهداف نظام التأريض الكهربائي

  1. حماية الأشخاص والأفراد الذين يتعاملون مع الأجهزة والمعدات الكهربائية من مخاطر الكهرباء.
  2. تقليل فرص حدوث الحرائق في المكان.
  3. العمل على تفريغ الشحنات الاستاتيكية إلى الأرض.
  4. حماية المنشآت من خطر الصواعق الكهربائية.
  5. حماية المعدات الكهربائية من أضرار التغير المفاجئ في قيمة مصدر الجهد.

إرشادات السلامة لفني الكهرباء

  1. الالتزام بقواعد السلامة في المكان المتواجد به.
  2. ارتداء ملابس الوقاية الخاصة المناسبة قبل القيام بعمل ما في الدوائر الكهربائية.
  3. المعرفة الكافية بالمواصفات والمقاييس المعتمدة عالمياً قبل استخدام أي أداة من أدوات الكهرباء.
  4. التأكد من عزل نهايات الموصلات والكابلات الكهربائية.
  5. التأكد من تأريض هياكل الأجهزة الكهربائية من خلال تأريض الشبكة الكهربائية.
  6. التأكد من وضع مخارج القوى والإنارة الغير محمية في المكان المناسب بعيداً عن تواجد المياه والرطوبة.
  7. الحرص على تركيب الحمايات اللازم للمعدات الكهربائية التي تتعرض للمياه والرطوبة الكثيفة.
  8. ضرورة لصق ورقة تعليمات إرشادية حول التعامل مع الأجهزة الكهربائية والكابلات المكشوفة في المكان.
  9. وضع مخطط مرسوم عليها رموز معتمدة عالمياً بالقرب من لوحة التوزيع الرئيسي بعد الانتهاء من الأعمال بشكل نهائي.
  10. يجب لبس الربطات عند التواجد في أماكن مرتفعة وعلى جانب الحائط.

معدات الوقاية من مخاطر الكهرباء

إرشادات السلامة للأفراد والمجتمع

يجب على أفراد المجتمع إتباع طرق الوقاية من مخاطر الكهرباء ومن أهمها:

  1. التأكد من عدم وجود أي مواد قابلة للانفجار بالقرب من معدات الكهرباء.
  2. تجنب لمس أي سلك أو كابل عاري أو أي مصدر كهربائي بيد مبللة بالماء أو أي سائل آخر.
  3. عدم تشغيل أحمال ذات قدرات عالية في نفس الوقت.
  4. مراقبة الأطفال الصغار ومنعهم من الاقتراب من الأجهزة الكهربائية، ومصادر التغذية للتيار الكهربائي.
  5. فصل الأجهزة الكهربائية من مصدر التغذية بشكل صحيح بعد الانتهاء منها.
  6. تغطية كل المخارج (المقابس) الكهربائية التي لا يتم استعمالها لفترات طويلة.
  7. تجنب وضع أسلاك أو كابلات موصلة بمصدر التغذية تحت السجاد والفرش.
  8. لحظة حدوث خلل ما في جهاز كهربائي يجب فصل مصدر التغذية عن الجهاز، وعدم إرجاعه إلى المصدر إلا بعد إصلاحه.
  9. التأكد من عزل الكابل الكهربائي وعدم وجود تعرية فيها.
  10. توعية الأطفال بأن الأشياء المعدنية موصلة للتيار الكهربائي، والخشب غير موصل للتيار.



يسعدنا زيارتكم صفحاتنا على مواقع التواصل الاجتماعي حيث نقوم بنشر عروض حصرية على موقعنا الالكتروني.

صفحتنا علي الفيسبوك هنا.

حسابنا على تويتر هنا.

Posted on Leave a comment

الفيوز الكهربائي

fiber optic cable vector 22393972

فكرة عمل الفيوز الكهربائي

الفيوز الكهربائي

فكرة عمل الفيوز الكهربائي، تعتمد فكرة عمل الفيوز الكهربائي على كمية ونوع التيار المار عبره من وإلى الدوائر الكهربائية والإلكترونية.

فما هي فكرة عمل الفيوز الكهربائي وما أهميته في الدوائر الكهربائية والإلكترونية.

تعريف الفيوز الكهربائي

يعرف الفيوز الكهربائي (بالإنجليزية: electric fuse) على أنه عنصر كهربائي يربط أو يوصل مع الأجهزة الكهربائية بهدف الحماية من أي خلل قد يحدث بالدائرة،

مثل: قصر الدارة أو قلب أقطاب التيار المستمر أو ارتفاع قيمة التيار عن القيمة المصمم عليه الفيوز.

ويأتي الفيوز الكهربائي بأنواع وأشكال وبقدرات مختلفة ولكنه يؤدي غرض واحد وهو انصهار السلك عند تعرضه إلى شدة تيار عالي.

ما مكونات الفيوز الكهربائي

يصمم الفيوز الكهربائي على عدة أشكال ومن أشهر الأنواع المنتشرة على نطاق واسع يكون على شكل زجاجة اسطوانية زجاجة وقاعدتين معدنيتين على طرفيه بالإضافة إلى سلك الانصهار الموجود بداخل زجاجة الفيوز كما هو موضح في الشكل التالي:

مكونات الفيوز الكهربائي

أهمية الفيوز الكهربائي

إن وجود الفيوز الكهربائي في الدوائر الكهربائية له دور هام في حماية كافة مكونات الدائرة من أي ارتفاع ملحوظ في شدة التيار المار عبره،

حيث يوصل الفيوز الكهربائي على التوالي مع الدائرة المراد حمايتها من الأعطال الكهربائية المحتمل حدوثها.

موقع سلك الفيوز الكهربائي

فكرة عمل الفيوز الكهربائي

تعتمد فكرة عمل الفيوز الكهربائي على أنه عند مرور تيار كهربائي ذي قيمة أعلى من قيمة تيار الفيوز المصمم له،

فإن السلك المتواجد داخل زجاجة الفيوز سوف ينصهر نتيجة تأثير التسخين للتيار ما يؤدي إلى قطع سلك الانصهار وبالتالي يمنع مرور التيار الكهربائي إلى باقي مكونات الدائرة.

فكرة عمل الفيوز الكهربائي

أسباب تلف الفيوز الكهربائي

يمكن أن يكون سبب تلف الفيوز نتيجة الأسباب التالية:

  • مرور تيار أعلى من قيمة تيار الفيوز المصمم له.
  • نتيجة تلامس طرفي مصدر التيار المتردد أو حدوث قصر الدارة داخل دائرة كهربائية.
  • عكس قطبية التيار المستمر (DC) وذلك بقلب طرفي الموجب والسالب، حيث أن هناك لوحات إلكترونية حساسة لا تحتمل عكس القطبية،
  • مثل لوحة المكيف وبعض أنواع الشواحن التي لا تحتوي على نظام الحماية من قلب القطبية.

مميزات وسلبيات الفيوز الكهربائي

 المميزات:

  • صغير الحجم.
  • رخيص الثمن.
  • سهل التركيب.
  • يتوفر منه سعات وأنواع مختلفة.
  • لا يحتاج إلى صيانة.
  • سريع الانصهار مقارنة مع القواطع الكهربائية.
  • يتوفر منه نوع مخصص للتيار المستمر DC لحماية البطارية.

السلبيات:

  • يستخدم لمرة واحدة فقط قبل انصهاره، لذلك يجب استبداله عند انصهاره.

خطوات فحص الفيوز

 خطوات فحص الفيوز

خطوات فحص الفيوز، قد يتطلب منك أحياناً القيام بفحص بعض القطع بهدف اختبارها

، واستكشاف الأعطال، وإصلاحها باستخدام جهاز القياس متعدد الوظائف.

هذه الاختبارات التي قد تريد اجتيازها، كقياس الجهد والمقاومة والتيار، تحتاج إلى جهاز الملتميتر،

وبالتالي إذا أردت فحص البطارية أو الفيوز لا بد من تواجد الجهاز المخصص للقياس والفحص.

دعنا نتعرف على خطوات فحص الفيوز خطوة بخطوة للتبسيط على الجميع تطبيق الخطوات على الواقع العملي.

ما هو الفيوز الكهربائي

الفيوز الكهربائي (بالإنجليزية: Fuse) هو عنصر حماية مهمته حماية الأجهزة الكهربائية من العطل أو التلف الدائم،

والهدف من وجوده بالجهاز هو فصل تيار المصدر الكهربائي عن الجهاز في حال تعرضه إلى دائرة قصر أو ارتفاع مفاجئ للتيار.

ويطلق على الفيوز بالعربية: المنصهر أو المصهر.

لذلك اصبح من الضروري اكتساب مهارة اختبار الفيوز الكهربائي،

حيث يتم فحصه بواسطة ضبط جهاز الملتميتر على وضعية المقاومة وهناك العديد من الخطوات التي سنتذكرها لكم في هذا المقال خطوة بخطوة.

الفيوز الكهربائي

أطراف الفيوز الكهربائي

يتكون الفيوز الكهربائي في أبسط صورة من سلك مصنوع بسماكة تناسب قيمة الأمبير المصمم عليه،

وطرفين توصيل لتمرير التيار من خلاله،

ويجب اختيار الفيوز بحيث يكون تياره أعلى من تيار الجهاز أو الحمل المراد حمايته بنسبة بسيطة في حدود 10% إلى 20% حسب المتوفر في السوق.

خطوات فحص الفيوز

هناك عدة خطوات لفحص الفيوز لا بد من اتباعها وهي:

  • وضع جهاز الملتميتر في مكان مناسب، واضبطه على وضيعة فحص المقاومة باستخدام مفتاح المؤشر.
  • ضع مفتاح المؤشر على أدنى نطاق مقاومة (200 أوم)، وإذا كان الجهاز من النوع الأوتوماتيكي ضع على رمز المقاومة فقط.
  • وضع الفيوز المراد فحصه على شيء عازل كالخشب مثلاً، وذلك لتجنب ملامسه أطرافه معاً.
  • ضع طرفي مجسات جهاز الملتميتر على التوازي مع طرفي الفيوز دون الاعتماد على القطبية، كما هو موضح في الصورة.
  • هناك احتمالين عند الفحص: الفيوز سليم إذا ظهرت قراءة قيمة مقاومة صغيرة جداً وقد تكون القراءة قريبة من الصفر، ولكن إذا ظهرت قيمة مقاومة عالية جداً (ما لا نهاية) فإن الفيوز تالف.

الأدوات المطلوبة (فيوز مع جهاز ملتميتر)

طريقة فحص الفيوز باستخدام الملتميتر

هذه الخطوات التي تم ذكرها في خطوات فحص الفيوز تنطبق على جميع الفيوزات، وعند ملاحظة فيوز تالف عليك استبداله على الفور بفيوز آخر جديد.

طريقة فحص الفيوز خطوة بخطوة

وفي حالة رغبتك في اختبار أي فيوز أثناء توصيله بدائرة، تأكد من فصل مصدر الكهرباء قبل الاختبار، لتجنب حدوث تماس كهربائي.

فيوزات التيار المستمر

تستخدم فيوزات التيار المستمر في العديد من الدوائر الإلكترونية وأهمها في حماية جميع أنواع البطاريات الكهربائية وخصوصاً بطارية السيارة، فما هي فيوزات التيار المستمر وسعاتها بالإضافة إلى ما دورها في حماية نظم دوائر التيار المستمر.

ما هي فيوزات التيار المستمر

يطلق عليها عدة مسميات أخرى مثل: منصهرات التيار المستمر أو فيوز البطارية أو (بالإنجليزية: Bosch Fuse).

تعمل فيوزات التيار المستمر على حماية كافة الدوائر التي تعمل بالتيار المستمر،

مثل: أنظمة الطاقة الشمسية وبطارية السيارة،

وتتوفر فيوزات التيار المستمر في الأسواق بسعات أمبيرية وجهود متنوعة يتم اختيارها حسب تيار وجهد الحمل المراد حمايته.

سعات أمبيرية متنوعة من فيوزات التيار المستمر

وظيفة فيوزات التيار المستمر

تعتمد وظيفة هذه الفيوزات على حماية نظم التيار المستمر من حدوث التماس الكهربائي أو قلب القطبية أو زيادة قيمة التيار عن الحد المسموح به في الدائرة.

وتجرى عملية الحماية عند مرور تيار كهربائي مستمر أكثر من المطلوب عبر الفيوز نتيجة عطل ما،

فإن ذلك يؤدي إلى تلف أو انصهار الفيوز وبالتالي يمنع مرور التيار إلى داخل الدائرة الكهربائية أو الإلكترونية.

توصيل فيوزات التيار المستمر في الدائرة

توصل فيوزات التيار المستمر في الدائرة على التوالي مع مصدر التغذية وليكن البطارية مثلاُ،

وفي حالة التوالي نعلم أن التيار لا يتجزأ وبالتالي نضمن مرور كامل تيار الحمل عبر الفيوز (المنصهر) كما هو موضح في الدائرة الكهربائية التالية:

طريقة توصيل فيوز التيار المستمر داخل الدائرة

ما الفرق بين فيوز التيار المستمر والتيار المتردد

إن نظرية عمل جميع أنواع الفيوزات ومكوناتها نفس الشيء ولكنها تختلف في طريقة التصميم،

حيث أن فيوز التيار المستمر يكون أكبر في الحجم وسمك ومسافة السلك من فيوز التيار المتردد على نفس القدرة.

سبب هذا الاختلاف هو ظهور القوس الكهربائي الناتج عن ثبات قيم التيار المستمر،

بالتالي عند ارتفاع قيمة التيار المستمر بشكل ملحوظ يسبب في حدوث قوس كهربائي شديد يمكن أن يتسبب في حدوث الحرائق،

على العكس مع التيار المتردد، فإن القوس الكهربائي لا يحدث بشكل كبير في دوائر التيار المتردد لأنه متغير القيمة،

وبالتالي لا يسمح بتكوين القوس الكهربائي.

استخدامات فيوز التيار المستمر

تستخدم فيوزات التيار المستمر في حماية الأنظمة الكهربائية التي تعمل على التيار المستمر وتشمل جميع السيارات والآليات وأحمال DC وفي الألواح الشمسية والانفرترات وكافة أنواع البطاريات الكهربائية،

ومعظم الأجهزة التي تحتوي على لوحات إلكترونية حساسة.

كما يستخدم فيوز نوع SMD اختصارا لـ (Surface Mount Device) بشكل مخصص في حماية اللابتوب والكاميرا والهواتف المحمولة داخلياً تضعها الشركات المصنعة لحماية وظائف معينة.

الفيوز الكهربائي

الفيوزات المخصصة للطاقة الشمسية

 الفيوزات المخصصة للطاقة الشمسية

الفيوزات المخصصة للطاقة الشمسية، يعتبر الفيوز بشكله العام البسيط أداة حماية يعمل على فصل الدائرة الكهربائية عند زيادة قيمة التيار عن قيمة تيار الفيوز المصمم عليه.

يمكن القول بأنه مهم في نظام الطاقة الشمسية وخصوصاً للحماية ما بين كلاً من: (الألواح والبطاريات)، وبين الانفرتر المدمج المخصص للطاقة الشمسية.

والفرق بينه وبين القواطع الكهربائية هو أن الفيوز أسرع في استجابة الفصل،

لكن يجب استبداله بعد انصهاره،

بينما القاطع الكهربائي DC لا يستجيب بسرعة فائقة وغير حساس للتيار الزائدة بشكل بسيط، لكن يمكن توصيله مرة أخرى بعد حل الخلل دون تغيير.

فيوزات التيار المستمر DC

بداية يجب أن تعرف بأن هناك نوعين من الفيوزات من حيث نوع التيار،

نوع مخصص للتيار المتردد ونوع مخصص للتيار المستمر، ولكل نوع من النوعين له مجالاته في الحماية، بمعنى هناك فيوزات تتحمل تيار الأقلاع،

والبعض الآخر يفصل فوراً بمجرد الشعور بزيادة مضاعفة للتيار في أي لحظة.

ومن هنا وجب علينا الانتباه على نوع الفيوز ويفضل وضع الفيوز المناسب في المكان المناسب بهدف الحماية الأدق،

بمعنى إذا كنت تريد وضع فيوزات لحماية مكونات النظام الشمسي، يجب شراء فيوزات مخصصة للطاقة الشمسية (بالإنجليزية: PV solar fuse).

مكونات الفيوز المخصص للطاقة الشمسية

يتكون فيوزات الطاقة الشمسية من طرفين وقاعدة توصيل يطلع عليه اسم الحامل أو الفتيل، مخصص لوضع الفيوز بداخله. ولا يوجد للفيوز قطبية (أي قطب موجب وقطب سالب).

حامل وفتيل الفيوز

اختيار فيوزات الطاقة الشمسية اللازمة

يختار الفيوز بناءً على أمرين وهما: الجهد والتيار.

جهد الفيوز يجب أن يكون أعلى من إجمالي جهد مجموع الألواح المتصلة على التوالي بنسبة 30% على الأقل بحسب توصيات (المجلد 6 من IEC 60269-6) و UL 248-19 لحماية الوحدات الكهروضوئية .

تيار الفيوز المقنن يجب أن يكون نفس قيمة أقصى تيار للفيوز المكتوب على لوحة بيانات أحد الألواح الشمسية في حالة التوصيل على التوالي،

والتي تشكل سلسلة (string) متصلة على التوالي بحسب التوصيات أيضاً.

ولكن في حالة تركيب فيوز حماية للتوصيل المركب للألواح الشمسية (توالي/توازي) والذي يسمى بالمصفوفة،

يجب أن يتم اختيار تيار الفيوز بحيث يكون قيمته ضعف قيمة أقصى تيار فيوز للوح الواحد.

أي إذا كانت قيمة أقصى تيار الفيوز المكتوب على بطاقة بيانات اللوح الشمسي تساوي 15A،

فإن الفيوز الذي يجب تركيبه 15A في حالة التوصيل التوالي، ولكن في حالة التوصيل المركب (المصفوفة) يجب اختيار تيار الفيوز حسب مجموع المصفوفات الموصلة.

فيوزات الطاقة الشمسية

توصيل فيوزات الطاقة الشمسية

يوصل الفيوز على التوالي مع أي حمل أو لوح شمسي أو بطارية، حيث يوضع بين الألواح الشمسية ومنظم الشحن، ويوضع أيضاً بين البطاريات والانفرتر، وكذلك مع منظم الشحن.

كيف تحمي الأجهزة الكهربائية المنزلية

 كيف تحمي الأجهزة الكهربائية المنزلية

كيف تحمي الأجهزة الكهربائية المنزلية، يعد حماية الأجهزة الكهربائية أمر في غاية الأهمية القصوى والذي يجب أن يتوفر في كل منزل به اشتراك كهرباء.

ولكي نحافظ على الأجهزة الكهربائية المنزلية لا بد من تركيب أجهزة حماية إضافية للأجهزة الحساسة والتي تقل كفاءتها نتيجة ضعف الكهرباء أو ارتفاع جهد المصدر المغذي،

تابعوا معنا لنتعرف علي كيف تحمي الأجهزة الكهربائية المنزلية وما الحمايات التي نحتاج إليها.

أهمية حماية الأجهزة الكهربائية

يسعى الجميع على حماية الأجهزة الكهربائية المنزلية من أي مشاكل في شبكة التمديدات الكهربائية وكذلك من ارتفاع وانخفاض الجهد وخصوصاُ الأجهزة الحساسة مثل الكمبيوتر والثلاجة الكهربائية.

والهدف من الحماية هو تقليل تكاليف الصيانة للأجهزة الكهربائية وكذلك لاستقرار وثبات مصدر جهد الكهرباء وسلامة شبكة التمديدات المنزلية.

كيف تحمي الأجهزة الكهربائية المنزلية

هناك حمايات مهمة يفضل تواجدها لكي تحمي الأجهزة الكهربائية المنزلية من أي عطل محتمل من شبكة الكهرباء سواء من داخل التمديدات أو من الخط الرئيسي الواصل للمنزل،

وأهم الحمايات الحمايات هي:

جهاز الحماية من ارتفاع وانخفاض الجهد

هو جهاز مخصص لحماية الأجهزة الكهربائية من انخفاض أو ارتفاع جهد مصدر الكهرباء،

وهذا جهاز لا نستغني عنه لأنه يحمي لنا جميع الأجهزة التي يتم تشغيلها في المنزل، مثل: الثلاجة وأجهزة الحاسوب والشواحن.

ملاحظة هامة: لا يمكن توصيل جهاز الحماية بشكل مباشر مع الأجهزة الكهربائية المنزلية بل يوجد وسيط وهو الكونتاكتور أو الريلية حسب تيار الأجهزة الكلية.

جهاز الحماية من ارتفاع وانخفاض الجهد

الفيوز الكهربائي

هو عنصر حماية مهم أيضا، وقد تلاحظه مركب داخل الشواحن وبجانب ماتور الثلاجة والغسالة المنزلية.

وظيفته فصل التيار عن الجهاز الكهربائي عند ارتفاع قيمة التيار عن تيار فصل الفيوز،

ويتم اختيار تيار الفيوز بقيمة أعلى قليلاً من تيار الجهاز الكهربائي.

فيوزات حماية بطارية والأجهزة الكهربائية

الخلاصه:

المصهر الكهربائي هو جهاز كهربائي يقطع تدفق التيار في دائرة كهربائية. يتم تثبيته في دائرة لإيقاف تدفق التيار الزائد.

عادة ما يكون المصهر عبارة عن قطعة قصيرة من الأسلاك.

يتكون المصهر من مادة ذات مقاومة عالية ونقطة انصهار منخفضة ،

بحيث تذوب بسبب ارتفاع درجة حرارة السلك أثناء تدفق التيار العالي.

يتم تحديد سمك سلك المصهر بناءً على كمية التدفق الحالي في دائرة كهربائية.

عادةً ما يتم استخدام سبيكة من القصدير والرصاص كسلك مصهر ،

حيث تتميز بمقاومة عالية ونقطة انصهار منخفضة (سيتم تحميل الصورة قريبًا) تكون مقاومة سلك المصهر أكبر من مقاومة السلك الحي

، ويمثل الرسم البياني كهربائيًا أساسيًا (سيتم تحميل الصورة قريبًا) وظيفة المصهر فيما يلي قائمة ببعض الوظائف الرئيسية للصهر الكهربائي.

يعمل المصهر الكهربائي كحاجز بين الدائرة الكهربائية وجسم الإنسان ،

ويمنع حدوث أي ضرر للجهاز الكهربائي عن طريق تقييده. التدفق الزائد للتيار يمنع الحمل الزائد للتيار.

عندما يتم توصيل عدد كبير جدًا من الأجهزة في دائرة واحدة ،

يؤدي ذلك إلى زيادة الحمل مما يتطلب مصهرًا لإنهاء اتصال الدائرة ، ويمنع التلف الذي يحدث بسبب الأحمال غير المتطابقة.

يمنع انقطاع التيار الكهربائي: في حالة حدوث أي خلل في مكونات الدائرة.

، أقرب دائرة كهربائية يتم تمييزها بشكل عام على المصهر معلومات حول تصنيف الأمبير ، ومعدل الفولتية ، ومعايير الموافقة الخاصة بالصهر ، وتصنيف المقاطعة.

يجب التحقق من هذه المعلومات والتحقق منها قبل شراء المصهر. يعتمد عمل الصمامات الكهربائية على مبدأ تأثير التسخين للتيار الكهربائي.

وهي مصنوعة من سلك معدني رفيع من مادة غير قابلة للاحتراق.

يتم توصيل المصهر دائمًا بين نهايات الجهاز في اتصال متسلسل مع الدائرة.

(سيتم تحميل الصورة قريبًا) عندما يتدفق تيار مفرط في الدائرة ،

فإنه يولد حرارة في الدائرة مما يؤدي إلى إذابة المصهر بسبب نقطة انصهار منخفضة ، كما أنه يفتح الدائرة.

قد يؤدي التدفق الزائد للتيار إلى انهيار الدائرة وإيقاف التدفق الحالي.

بمجرد أن يذوب المصهر ، يمكن تغييره أو استبداله بمصهر جديد ، وعادة ما يتكون المصهر من عناصر مثل الزنك والنحاس والألمنيوم والفضة ،

ويعمل المصهر كقاطع الدائرة الكهربائية ويقطع الدائرة في حالة حدوث أي عطل فيها. الدائرة.

إنه بمثابة حامي للأجهزة الكهربائية وأيضًا كإجراء أمان للبشر.

يمثل الشكل أدناه عملية المصهر وبرميل المصهر ووصلة المصهر خصائص سلك المصهر فيما يلي بعض الخصائص المهمة لسلك المصهر التصنيف الحالي:

يُعرَّف بأنه التوصيل المستمر للحد الأقصى للتيار الذي يحتفظ به المصهر بدون انصهار.

إنها سعة التيار ، وتُقاس بالأمبير. التيار (سين) = 75٪ التيار (التصنيف) تصنيف الجهد:

إذا كان الجهد متصلاً على التوالي مع المصهر ، فإنه لا يزيد من تصنيف الجهد.

الطاقة التي يحملها عنصر الصمامات في حالة حدوث ماس كهربائي. يقيس الطاقة الحرارية للمصهر ، ويتولد عندما ينفجر المصهر.

السعة <تيار ماس كهربائى ،

انخفاض الجهد: يذوب عنصر المصهر كلما كان هناك تيار زائد فى الدائرة ، ويفتح الدائرة.

نتيجة لذلك ، يقلل انخفاض الجهد وتغير المقاومة درجة الحرارة: يذوب المصهر عندما تكون درجة حرارة التشغيل أعلى ويكون التصنيف الحالي أقل ،

ويمثل الرسم البياني درجة الحرارة مقابل القدرة الاستيعابية الحالية للمصهر.

تبلغ القدرة الاستيعابية الحالية للمصهر 100٪ عندما تكون درجة الحرارة 25 درجة مئوية (تلتقي ثلاثة خطوط عند هذه النقطة).

بعد ذلك تقل القدرة الاستيعابية الحالية بنسبة تصل إلى 82٪ عند 65 درجة مئوية. هذا يدل على أن الزيادة في درجة الحرارة تقلل من القدرة الاستيعابية الحالية للمصهر.

جهاز إمداد الطاقة غير المتقطعة (UPS)

هو جهاز مخصص لحماية الأجهزة التي تعاني من الانقطاع المتكرر في التيار الكهربائي،

مثل: جهاز الكمبيوتر، حيث يحتوي جهاز (UPS) على بطارية احتياطية مهمتها إمداد الطاقة اللازمة للإبقاء تشغيل جهاز الكمبيوتر دون انقطاع بشكل نهائي.

يوجد جهاز مصمم لحماية الأجهزة الكهربائية من ارتفاع وانخفاض الجهد الكهربائي بالإضافة إلى الحماية من التيار المرتفع ويمكن برمجته حسب ما تريد،

كما يمكن من خلاله ضبط مقدار تأخير التشغيل.

جهاز إمداد الطاقة غير المتقطعة (UPS)

لماذا تستخدم مانع انقطاع التيار الكهربي UPS ؟

  • لا يحتاج الى وقود
  • لا يخرج من اى عوادم او غازات
  • امن حيث لا يحتوى على اجزاء دواره
  • يعمل بسرعة بعد انقطاع الكهرباء ( اى لا يحتاج الى وقت انتظار حتى يعمل كما فى المولد )
الفيوز الكهربائي

ماهية جهاز الـUPS :

إن وحدة عدم إنقطاع التيار الكهربائي (UPS) هي عبارة عن وحدة تغذية في حال عدم وجود التيار الكهربائي وحماية الكهرباء وتنظيمها وفق المعايير الكهربائية اللازمة لتشغيل الأجهزة الإلكترونية والطبية والحواسب والشبكات وأجهزة الاتصالات وأجهزة الطباعة والأجهزة الصناعية عند تلاعب أو انقطاع التيار الكهربائي.

مكونات جهاز الـUPS :

يتكون الـ (UPS) من معرج ومقومو منظم جهد كهربائي وبطاريات وشاحن للبطاريات ودائرة تحكم إلكترونية مزودة بمعالج (CPU)، ويوجد أيضاً نظام يقوم بفلترة الكهرباء أي تنقيتها لإتمام الجهد الكهربائي الخارج المطلوب.

الفيوز الكهربائي

أنواع وحدات UPS:

وحدات Offline (Standby) UPS:

يحصل انقطاع للتيار الكهربائي تقوم وحدةUPS بالتحول إلى تزويد بالطاقة الكهربائية من بطاريتها الخاص. وعندما تعود التغذية الرئيسة تبدل هذه الوحدة المداد مجدداً.

هذا التبديل بين المصدرين يجب ألا يتجاوز أربع مِلّي ثانيات وهو الحد الأقصى لاستمرار عمل معظم وحدات الطاقة داخل الحواسيب Power Supply Units وإلا فستتوقف عن العمل.

في الحقيقة يمكن لأي شخص حساب الزمن اللازم للتبديل لوحدة UPS وذلك بالنظر في مواصفات وحدة تغذية الحاسوب.

تعتمد بعض الوحدات UPS على مزيج من المواد نصف الناقلة والحديد،

لتشكل نواة يجري فيها تخزين الطاقة الكهربائية إلى حين إتمام عملية التبديل بين خط التيار المتناوب الأساسي والبطارية الداخلية.

الاستخدام : حماية الحواسب والطرفيات .

فهي تزودنا بتيار كهربائي خال من رفات الكهرباء وتتحول لتزودنا بالتيار من البطاريات أثناء انقطاعات التيار وانخفاضاتهوحدات Line Interactive UPS:

تحافظ هذه الوحدات على فكرة أن خط التيار المتناوب هو المزوٍّد الأساسي بالطاقة ويجري التبديل إلى البطارية الاحتياطية عند انقطاع التيار الكهربائي الرئيسي،

إلا أن الحسنة الأساسية هنا هو وجود دارات خاصة لتنظيف وتنعيم هذه الطاقة من المشاكل التي ذكرناها سابقاً وهو ما يسمى Automatic Voltage Regulation (AVR)

. وهي بذلك تعطي حماية أكبر للمعدات الإلكترونية المتصلة بها وتستخدم في حماية الطرفيات والمخدمات وأجهزة الاتصالات ومخدمات الانترنت.

تزودنا بتيار كهربائي خال من رفات التيار الكهربائي ,

وتزودنا بالتيار من البطاريات أثناء انقطاع التيار أما أثناء انخفاض جهد التيار فهي تقوم بتنظيم هذا الجهد إلى الحدود الطبيعية دون اللجوء إلى الطاقة المخزنة في البطارياتوحدات Online UPS:

وتسمى أحياناً وحدات عدم انقطاع التيار الكهربائي الحقيقية True UPS،

وهي أفضل الأنواع التي يمكن شراؤها،

حيث تكون البطارية هي المصدر الرئيس للطاقة الكهربائية،

على عكس النوعين السابقين،

اللذين تكون فيهما البطارية هي المصدر الثانوي للطاقة الكهربائية.

الميزة الكبيرة في هذه الوحدات، التي تأتي فيها الطاقة من البطارية، هي وجود نوعين من التحويل

: الأول من التيار المتناوب إلى التيار المستمر، ليقوم بشحن البطارية باستمرار،

ثم التحويل الثاني من التيار المستمر إلى التيار المتناوب الخارج إلى الأجهزة الالكترونية،

هذان التحويلان يضمنان تنظيفاً كاملاً للطاقة الكهربائية،

إضافة إلى عدم وجود أي وقت إضافي ضروري بعد انقطاع التيار الرئيس،

كما في النوعين السابقين لوحدات UPS.

وكما هي العادة،

مع ارتفاع كفاءة العمل نتوقع ارتفاع سعر هذا النوع من وحدات UPS.

ثم إنها تستهلك كمية أكبر من الطاقة الكهربائية، وتعاني من ارتفاع في درجات الحرارة،

لذلك تُستخدم في الوظائف الحرجة لعمل الأجهزة الالكترونية.

حدث تطوير على هذا النوع من الوحدات فسمِّيت بـ وهي تخفض من استهلاك الطاقة الكهربائية. الاستخدام : حماية الأجهزة الكهربائية والمخدمات الدقيقة والحساسة . .

الفيوز الكهربائي

الخلاصة:

إن الحمايات الكهربائية من الضروريات القصوى التي لا يجب تجاهلها لكي نحمي الأجهزة الكهربائية المنزلية من أي مشاكل قد تحدث في التمديدات الكهربائية نتيجة التوصيل الخاطئ

أو حدوث نتيجة ارتفاع مفاجئ في جهد المصدر نتيجة عطل ما أو حدوث دارة قصر بالتوصيلات الكهربائية المنزلية.

الفيوز الكهربائي

يسعدنا زيارتكم صفحاتنا على مواقع التواصل الاجتماعي حيث نقوم بنشر عروض حصرية على موقعنا الالكتروني.

صفحتنا علي الفيسبوك هنا.

حسابنا على تويتر هنا.

Posted on Leave a comment

2022 دوائر القوى والتحكم الكهربائي

71k6xVo6BEL. SL1001  19

دوائر القوى والتحكم الكهربائي

دوائر القوى والتحكم الكهربائي دوائر القوى والتحكم الكهربائي

تعتبر دوائر القوى والتحكم الكهربائي من أفضل الوسائل التي تعمل على حماية الأحمال، مثل المحركات الكهربائية، أو أي حمل آخر.

تصمم دائرة القوى لتغذية الحمل المراد تشغيله بالطريقة المناسبة من مصدر التغذية بشكل مباشر؛ أما بالنسبة لوظيفة دائرة التحكم العمل على تشغيل وفصل التيار المار إلى ملف الكونتاكتور أو أي ملف آخر مثل ملف التايمر.

تابعوا معنا هذا المقال لمعرفة الفرق بين دائرة التحكم والقوى، وطريقة توصيلهما.

دوائر القوى والتحكم الكهربائي

ما وظيفة دائرة القوى

أن الوظيفة الأساسية لدائرة القوى هو العمل على توصيل التيار الكهربائي من مصدر التغذية الرئيسي إلى الحمل المراد تشغيله من خلال عدة أدوات وحمايات، سواء كان الحمل حثي مثل المحركات أو أومي مثل السخان.

المكونات الأساسية لدائرة القوى

تحتوي دوائر القوى الكهربائية على عدة أجهزة وهي:

  1. الفيوز ذات التحمل العالي لتيار الحمل.
  2. قاطع حراري مغناطيسي من نوع الثلاث أوجه 3phase.
  3. النقاط الرئيسية للاوفرلود.
  4. النقاط الرئيسية للكونتاكتور.

دوائر القوى والتحكم الكهربائي

خطوات توصيل دائرة القوى

  1. توصيل مصدر التغذية بالقاطع الحراري المغناطيسي أو الفيوز.
  2. توصيل نقاط خرج القاطع مع نقاط دخل الكونتاكتور.
  3. توصيل نقاط خرج الكونتاكتور مع نقاط دخل الاوفرلود الرئيسية.
  4. أخيراً توصل نقاط خرج الاوفرلود على التوالي مع أطراف المحرك الكهربائي.

ما هي دائرة التحكم

هي الدائرة التي تعمل على التحكم في وصل وفصل التيار الكهربائي عن ملف الكونتاكتور، أو أي ملف آخر.

حيث تحتوي الدائرة على عدة أدوات للتحكم في وصل وفصل التيار الكهربائي عن ملف الكونتاكتور، مثل نقطة تلامس الاوفرلود، والفيوز، والقاطع الكهربائي، ونقاط تلامس الكونتاكتور، ومفاتيح التشغيل والإيقاف، والعوامات الكهربائية، ومفاتيح نهاية المشوار…إلخ.

دوائر القوى والتحكم الكهربائي

المكونات الأساسية لدائرة التحكم

تحتوي دوائر التحكم الكهربائي في العادة على عدة أدوات حماية وتحكم وهي:

  1. فيوز.
  2. قاطع حراري مغناطيسي من نوع الوجه الواحد 1phase.
  3. النقاط المساعدة (المغلقة والمفتوحة) للاوفرلود.
  4. النقاط المساعدة (المغلقة والمفتوحة) للكونتاكتور حسب الحاجة لدائرة التحكم.
  5. مفاتيح التشغيل والإيقاف.
  6. ملفات الكونتاكتور، يجب أن يتناسب جهد الملف مع جهد المصدر.
  7. المؤقت الزمني، والحماية من ارتفاع الجهد، أو قلب أو قطع في أحد الفازات الثلاثة.
  8. لمبات إشارة.

دوائر القوى والتحكم الكهربائي

خطوات توصيل دائرة التحكم

دوائر القوى والتحكم الكهربائي

تحتوي أغلب دوائر التحكم على مفاتيح وملفات الكونتاكتور للتحكم فيها.

  1. توصيل مصدر التيار بالفيوز بهدف الحماية من أي تيار قصر، أو زيادة في التيار الكهربائي قد يسبب في تلف الملفات وأجهزة الحماية.
  2. توصل الطرف الآخر للفيوز على التوالي مع نقطة تلامس الاوفرلود المغلقة بهدف فصل التيار عن دائرة التحكم في حال حدوث عطل ما.
  3. توصيل مفتاح التشغيل على التوالي مع ملف الكونتاكتور.
  4. توصيل النقطة المساعدة التابع للكونتاكتور، لكي تعمل على التشغيل الدائم للدائرة عند الضغط على مفتاح التشغيل.
  5. توصيل طرفي ملف الكونتاكتور بالكهرباء للتحكم في وصل أو فصل النقاط الرئيسية عن المحرك الكهربائي.

دوائر القوى والتحكم الكهربائي

الفرق بين دائرة القوى ودائرة التحكم

دائرة القوى دائرة التحكم
تصمم لتحمل تيار الحمل العالي تصمم لتشغيل الملفات ذات التيار الضعيف
تحتاج لكونتاكتورات واوفرلود وقاطع كهربائي 3 فاز إذا كان مصدر الكهرباء مصدر الكهرباء 3 فاز. تحتاج لنقاط مساعدة وقاطع كهربائي 1 فاز وتايمرات.

جدول يوضح الفرق بين دائرة القوى ودائرة التحكم

الخلاصة

أن دائرة التحكم هي الدائرة التي تعمل على تشغيل وفصل دائرة القوى بواسطة المفاتيح أو التايمرات بأنواعها والحساسات والعوامات الكهربائية.

دوائر القوى والتحكم الكهربائي

ما هو الكونتاكتور وكيف يعمل

ما هو الكونتاكتور وكيف يعمل

دوائر القوى والتحكم الكهربائي

ما هو الكونتاكتور وكيف يعمل، يعتبر الكونتاكتور أحد مكونات منظومة التحكم الكهربائي والذي يستخدم بشكل شائع في دوائر القوى والتحكم، حيث يستعمل في وصل وفصل التيار الكهربائي عن الحمل بناءً على تيار التحكم المغذي إلى ملفه، فما هو الكونتاكتور وكيف يعمل وما أنواعه.

ما هو الكونتاكتور

يعرف الكونتاكتور (بالإنجليزية: contactor) على أنه مفتاح كهرومغناطيسي يعمل على وصل وفصل دوائر القوى عن طريق تغذيه ملفه بتيار تحكم، ويمكن تركيب نقاط مساعدة عليه لاستغلاله في العديد من وظائف التحكم الأخرى كالفصل والفصل عن جهاز تحكم آخر.

يتوفر الكونتاكتور في السوق بماركات تجارية متنوعة بأسعار مختلفة، ويأتي على عدة أشكال وأنواع وبأحجام حسب استطاعته وطبيعة الاستعمال.

شكل ورمز الكونتاكتور

تركيب الكونتاكتور

يحتوي الكونتاكتور على ثلاث أجزاء رئيسية كالتالي:

  • القلب الحديدي: يحتوي على جزء ثابت على شكل حرف E يتم وضع الملف الكهربائي عليه وجزء متحرك ينجذب إلى الاسفل لحظة تغذية الملف بالتيار الكهربائي، ولحظة فصل التيار عن الملف يعود الجزء المتحرك إلى أعلى بفعل الزنبرك.

ويأتي ملف الكونتاكتور بجهود مختلفة (24V,48V,110V,220V,380V)، ويكتب جهد الملف على ورقة البيانات الملصوقة على جنب الكونتاكتور.

  • نقاط الكونتاكتور الرئيسية: تعرف أيضاً باسم (Main contacts)، ويرمز لنقاط مدخل التيار الرئيسي (تيار الحمل) بالرموز (L1,L2,L3) وعادة يكتب بجانب الرموز الأرقام 1,2,3، بينما يرمز لنقاط خرج الكونتاكتور الرئيسية بالرموز (T1,T2,T3) وعادة يكتب بجانب الرموز الأرقام 4,5,6.
  • نقاط الكونتاكتور المساعدة: (بالإنجليزية: auxiliary contacts)، وتستخدم هذه النقاط في الدوائر التحكم، كما يمكن تركيب نقاط مساعدة مستقلة مع الكونتاكتور.

وتكون النقاط المساعدة أما نقاط تلامس مفتوحة (بالإنجليزية: normally open) في الحالة الطبيعية وتختصر بالحرفين NO وترقم بالأرقام (13,14)، أو نقاط تلامس مغلقة (normally open) في الحالة الطبيعية، وتختصر بالحرفين NC وترقم بالرقمين (12,11).

دوائر القوى والتحكم الكهربائي

كيف يعمل الكونتاكتور

عند تغذية ملف الكونتاكتور بجهد مناسب، سوف يعمل على جذب جزء القلب الحديد المتحرك إلى أسفل بفعل الزنبرك، مسبباً في توصيل النقاط الرئيسية  ونقاط التلامس المفتوحة وفصل نقاط التلامس المغلقة عن بعضها البعض، مما يسمح بمرر تيار كهربائي كبير عبر نقاطه الرئيسية إلى الحمل الكهربائي.

عند فصل تيار التحكم عن ملف الكونتاكتور، فإن الجزء الحديدي المتحرك يعود إلى وضعة الطبيعي أي يرتفع لأعلى بفعل قوة الزنبر، مما يؤدي إلى عودة نقاط التلامس الرئيسية (NO) إلى وضعها الطبيعية، إرجاع نقاط التلامس المساعدة المغلقة إلى وضعية الوصل والعكس مع النقاط المفتوحة.

دوائر القوى والتحكم الكهربائي

ما أنواع الكونتاكتور

هناك عدة أنواع للكونتاكتور يتناسب كل نوع مع حمل ما كالتالي:

  • كونتاكتور نوع AC1: يتناسب هذا النوع مع أحمال المقاومة كالسخانات ووحدات الإضاءة، والأحمال الحثية الصغيرة كالمحركات ذات القدرات الصغيرة، وعند اختيار هذا النوع يجب أن يكون الكونتاكتور قادر على تحمل 1.25 من تيار الحمل على الأقل، ومن مزاياه بأنه أرخص أنواع الكونتاكتورات.
  • كونتاكتور نوع AC3: هو نوع ثاني من أنواع الكونتاكتورات وصنع بشكل مخصص للعمل مع الأحمال الحثية العالية كالمحركات الكبيرة “three phase induction motors”، ويكون الكونتاكور مصمم لتحمل عشر أضعاف تيار المحرك الكلي، لكنه أغلى ثمناً من نوع AC1.
  • كونتاكتور نوع AC4: يعد النوع الأخير وهو مشابه لنوع AC3 في تشغيل المحركات الكبيرة لكنه يتميز بأنه يتحمل دوائر عكس اتجاه حركة المحرك 3 فاز، بالإضافة إلى إمكانيته على تحمل تيارات أعلى من نوع AC3، ويمكن استخدام هذا النوع للدوائر التي يتم تشغيلها وفصلها عدة مرات خلال فترة قصيرة، ويعد هذا النوع الأغلى بين كافة أنواع الكونتاكتورات.

كيفية اختيار الكونتاكتور المناسب

هناك عدة عوامل تحدد عملية اختيار الكونتاكتور المناسب ومن هذه العوامل:

  • جهد التشغيل للكونتاكتور.
  • نوع التيار (AC,DC).
  • عدد نقاط التلامس الرئيسية.
  • نوع الحمل وطبيعته.
  • اقصى جهد تشغيلي وجهد مفاجئ.
  • أقل تيار تشغيل.
  • عدد مرات التشغيل والفصل للكونتاكتور.

شرح عمل الكونتاكتور

 شرح عمل الكونتاكتور

شرح عمل الكونتاكتور، الكونتاكتور عنصر مهم في دوائر التحكم الكهربائي، نظراً لأهميته ودوره الكبير في فصل وتشغيل الحمل الكهربائي كالمحرك الكهربائي بناءً على إشارة تحكم من الدائرة.

حيث يستخدم الكونتاكتور بكثرة في دوائر القوى والتحكم، ولوحات التوزيع الكهربائية الرئيسية والفرعية التي تتواجد في: المصانع، والمستشفيات، والأبراج السكنية، وغيرها من الأماكن المختلفة والتي تحتاج إلى التحكم في حمل ما.

الكونتاكتور

تعريف الكونتاكتور

يعرف الكونتاكتور (بالإنجليزية: Contactor) على أنه مفتاح ميكانيكي بين دائرة القوى الكهربائية ودائرة التحكم للقيام بفصل ووصل الدائرتين بناءً على وجود أو عدم وجود إشارة كهربائية.

هو المسؤول عن وصل وفصل الحمل الكهربائي حسب آليه التحكم المعتمد والمبني عليه، ويأتي بسعات أمبيرية مختلفة تتغير قدرته حسب فولتية الحمل والمصدر.

تكوين الكونتاكتور

يتكون الكونتاكتور من الكهربائية والميكانيكية الآتية:

  • ملف.
  • زنبرك.
  • قلب حديدي.
  • حافظة.
  • تلامسات متحركة.
  • تلامسات ثابتة.

تكوين الكونتاكتور

ويتكون أيضاً من الشكل الخارجي على نقاط رئيسية دخل وخرج، ونقطتي لتغذية الملف A1,A2، ونقطة مساعدة مفتوحة، ويوجد في بعض أنواعه نقطة مغلقة بجانب النقطة المفتوحة.

الشكل الخارجي للكونتاكتور

شرح عمل الكونتاكتور

عند مرور تيار كهربائي إلى ملف الكونتاكتور بناءً على إشارة تحكم من دائرة ما، فإنه سوف يغير نقاط تلامسه بحيث تصبح النقاط المغلقة NC في حالة فتح، والنقاط المفتوحة NO في حالة غلق.

وعند فصل تيار التحكم عن ملفه، فإن كلاً من: النقاط المفتوحة، والمغلقة تعود إلى وضعها الطبيعية.

ويمكن أن تكون دائرة التحكم تعتمد على العوام الكهربائي أو حساس الحركة، أو دائرة خلية ضوئية، أو بواسطة الضغط على مفتاح التشغيل والإيقاف، أو عند فصل المولد الأول وتشغيل المولد الثاني بشكل تلقائي، أو دائرة التحكم بواسطة مؤقت زمني.

وهناك الكثير من دوائر التحكم التي تستطيع تصميمها وتنفيذها، لكي تتحكم بواسطتها تشغيل وفصل الكونتاكتور بكل سهولة.

كيف تختار الكونتاكتور المناسب

هناك ثلاث عوامل يجب أخذها في الاعتبار عند اختيار الكونتاكتور، وهما:

  • شدة التيار أو قدرة الحمل الذي سيعمل عليه.
  • أن يكون جهد الملف لديه متوافق مع جهد دائرة التحكم.
  • عدد نقاط التلامس المساعدة المفتوحة والمغلقة.

توصيل أقطاب الكونتاكتور الرئيسية

يمكن توصيل مصدر الكهرباء والحمل مع أطراف دخل وخرج الكونتاكتور بأكثر من طريقة، ولكن المبدأ الرئيسي مبني على الجميع.

طريقة توصيل الاوفرلود

 طريقة توصيل الاوفرلود

طريقة توصيل الاوفرلود، تعد طريقة توصيل الاوفرلود من أهم الأسس التي يجب عليك معرفتها لعلاقتها المباشرة بحماية الأحمال الكهربائية مثل المحركات الكهربائية.

حيث تتداخل طريقة توصيل الاوفرلود في نظم التحكم الكهربائي والصناعي لحماية حمل ما، وتتوفر عدة طرق لتوصيل نقاط تلامس الاوفرلود بدوائر التحكم وهما التوصيل على التوالي أو التوازي أو الأثنين معاً.

تابعوا معنا هذا المقال لمعرفة طريقة توصيل الاوفرلود على التوالي والتوازي بغرض حماية أحمال الأجهزة الكهربائية.

وظيفة الاوفرلود

العمل على حماية الأحمال الكهربائية من زيادة التيار الكهربائي عن القيمة الطبيعية بشكل مفاجئ، والناتج عن قطع أحد الفازات وغيره من الأعطال.

طريقة توصيل الاوفرلود لدوائر القوى

إن الغرض الأساسي من النقاط الرئيسية للاوفرلود (Over Load) في دائرة القوى، هو فصل التيار الرئيسي الواصل للمحرك الكهربائي، بسبب الزيادة في التحميل.

التوصيل التنفيذي لدائرة القوى

كما هو ملاحظ في مخطط دائرة القوى، فإن طريقة توصيل الاوفرلود لدائرة القوى ثابت مهما كان عدد المحركات الكهربائية، إلا في بعض الدوائر الأخرى، مثل دائرة القوى لتشغيل محرك يمين أو يسار، أو دائرة القوى نجمة دلتا.

دوائر القوى والتحكم الكهربائي

طرق توصيل نقاط تلامس الاوفرلود

تعد طرق توصيل نقاط تلامس الاوفرلود بدوائر التحكم الكهربائي من أهم التوصيلات التي تحمي المحركات الكهربائية وذلك بفصل التيار عن ملف الكونتاكتور أو الريليه.

طريقة توصيل الاوفرلود على التوالي

تعد هذه الطريقة من أفضل الطرق للحماية في حال وجود أكثر محرك كهربائي، لأنها تعمل على حماية جميع المحركات من الانخفاض في قيمة فرق الجهد، أو من فقد إحدى الفازات الرئيسية، وغيرها من الأعطال الأخرى.

حيث توصل جميع نقاط التلامس المساعدة للاوفرلود على التوالي،  وعند حدوث عطل ما في محرك كهربائي تفصل الاوفرلود التابع لها نقاط التلامس الرئيسية وبالتزامن مع ذلك تفصل نقطة التلامس التيار عن ملف الكونتاكتور، وبالتالي سوف تفصل التيار الكهربائي عن باقي المحركات نتيجة لفصل نقطة تلامس الاوفرلود  الموصلة على التوالي مع جميع نقاط التلامس الأخرى.

دوائر القوى والتحكم الكهربائي

خطوات توصيل الاوفرلود على التوالي

  1. كما هو موضح في المخطط أعلاه، توصل نقاط تلامس الاوفرلود (Over Load) المفتوحة والمغلقة على التوالي مع ملفات الكونتاكتور، أي تعمل كمفتاح رئيسي لدائرة التحكم، من أجل فصل التيار الكهربائي عن دائرة التحكم عند حدوث خلل ما.
  2. أما بالنسبة لدائرة القوى، يتم توصيل الاوفرلود (Over Load) الرئيسي على التوالي مع أطراف كل محرك كهربائي كما هو موضح في مخطط دائرة القوى.

توصيل الاوفرلود على التوازي

توصل فيها كل اوفرلود (Over Load) بشكل مستقل عن الآخر لحماية كل محرك على حدا دون التأثير على باقي المحركات، بمعنى أنه إذا حدث عطل ما في أحد محركات الكهربائية فإن الاوفرلود الخاص به يفصل فقط، وباقي المحركات تبقى في حالة تشغيل.

دوائر القوى والتحكم الكهربائي

خطوات توصيل الاوفرلود على التوازي

  1. كما هو موضح في المخطط أعلاه، يتم توصيل كل نقطة تلامس للاوفرلود على التوالي مع المحرك الأول الخاص به، وكذلك توصيل نقطة تلامس الاوفرلود الآخر على التوالي مع المحرك الثاني الخاصة به، من أجل حماية كل محرك بشكل منفصل عن الآخر.
  2. أما بالنسبة لدائرة القوى، يتم توصيل كل اوفرلود (Over Load) رئيسي على التوالي مع أطراف كل محرك كهربائي كما هو موضح في مخطط دائرة القوى

الفرق بين توصيل التوالي والتوازي للاوفرلود

  • إن دائرة التوالي تفصل مصدر التيار الكلي عن كامل دائرة التحكم عند حدوث خلل ما في المحركات الكهربائية.
  • أما دائرة التوصيل على التوازي تفصل التيار الكهربائي عن المحرك التي حدث بها الخلل فقط، من خلال نقطة التلامس الموصلة على التوالي مع ملف الكونتاكتور.
  • يفضل استخدام طريقة توصيل نقاط الاوفرلود بدوائر التحكم على التوالي في الغالب، لأنها تعمل على حماية جميع المحركات ضد أي عطل كهربائي محتمل.

نكون قد عرضنا لكم طريقة توصيل الاوفرلود بدوائر القوى ودوائر التحكم.

دوائر القوى والتحكم الكهربائي

توصيل الكونتاكتور مع الاوفرلود للمبتدئين

 توصيل الاوفرلود مع الكونتاكتور للمبتدئين

توصيل الكونتاكتور مع الاوفرلود للمبتدئين، في هذا الموضوع سنوضح لكم طريقة توصيل الكونتاكتور مع الاوفرلود للمبتدئين بالشرح المفصل خطوة بخطوة وما أهم التفاصيل التي يجب علينا كمبتدئين الانتباه عليها عند توصيل الكونتاكتور مع الاوفرلود للمبتدئين.

قبل الدخول في تفاصيل توصيل الكونتاكتور مع الاوفرلود دعنا نتعرف في البداية على فائدة كلاً من الكونتاكتور والافرلود وما أهمية توصيلهما معاً في دوائر القوى والتحكم.

فائدة الكونتاكتور (Contactor)

يستخدم الكونتاكتور في دوائر القوى والتحكم كمفتاح كهروميكانيكي أي يتم التحكم في وصل وفصل نقاط تلامسه الرئيسية والمساعدة حسب آليه جهد التحكم المطبق على ملف الكونتاكتور، وبناءً عليه يتم تشغيل أو إيقاف الحمل الكهربائي كالمحرك الكهربائي مثلاً.

دوائر القوى والتحكم الكهربائي

فائدة الاوفرلود (Overload)

هو جهاز الاوفرلود في عمله على الحماية الحرارية، ويستخدم الاوفرلود كملحق مع الكونتاكتور أو كجهاز مفصول وكلاهما لهما نفس الوظيفة وهو حماية الحمل الكهربائي من الارتفاع في قيمة التيار بشكل ملحوظ، كما يحتوي الاوفرلود على نقاط تلامس مفتوحة (NO) ومغلقة (NC) يتم استخدامهما في دوائر التحكم.

دوائر القوى والتحكم الكهربائي

إرشادات حول توصيل الكونتاكتور مع الاوفرلود

  • تأكد من أن مدى نطاق تيار قاطع الاوفرلود متناسق مع تيار الحمل الكهربائي.
  • يجب ضبط قيمة تيار الاوفرلود  على تيار الحمل بنسبة 1.05.
  • إذا كان الاوفرلود من النوع المدمج مع الكونتاكتور تأكد من أنهما نفس الماركة من أجل ضمان تثيبت الاوفرلود بنقاط خرج الكونتاكتور الرئيسية بشكل جيد.

دوائر القوى والتحكم الكهربائي

مراحل توصيل الكونتاكتور مع الاوفرلود

المرحلة الأولى: توصيل دائرة القدرة وهي الدائرة التي تغذي الحمل الكهربائي، وتوصل نقاط الكونتاكتور (L1,L2,L3) مع مصدر الكهرباء 3 فاز، بينما توصل نقاط الاوفرلود التي تكون على شكل أقطاب نحاسية مع خرج الكونتاكتور (L1,L2,L3).

المرحلة الثانية: توصيل دائرة التحكم من خلال ربط أسلاك التحكم مع النقاط المساعدة للكونتاكتور المفتوحة (13,14) والنقاط المغلقة (11,12)، كما نربط أسلاك التحكم مع نقاط الاوفرلود المرقمة بالأرقام (95,96) على التوالي قبل مفتاح الفصل أو الإيقاف.

دوائر القوى والتحكم الكهربائي

دوائر القوى والتحكم الكهربائي

تجربة توصيل الكونتاكتور مع الاوفرلود

بعد عمل التوصيلات اللازمة كما هو موضح في الصورة أعلاه، يتم تشغيل المحرك الكهربائي بالضغط على مفتاح التشغيل الاخضر، وبعد أن يأخذ المحرك سرعته الطبيعية قم بالضغط على مفتاح الإيقاف (الفصل) الأحمر، ولا يعمل المحرك مرة أخرى ألا بالضغط على مفتاح التشغيل.

ملاحظات هامة:

  • تأكد من ضبط تيار الاوفرلود على تيار الحمل مضاف إليه بنسبة 1.05.
  • تأكد من التوصيل الصحيح لنقاط تلامس الاوفرلود وتوصيل نقاط تلامس الكونتاكتور المفتوحة بدائرة التحكم على التوازي مع مفتاح التشغيل.
  • تأكد من ربط أسلاك التوصيل مع نقاط توصيل الكونتاكور والاوفرلود بشكل جيد.

دوائر القوى والتحكم الكهربائيدوائر القوى والتحكم الكهربائي

طريقة توصيل المؤقت الزمني مع الكونتاكتور

 طريقة توصيل المؤقت الزمني مع الكونتاكتور

طريقة توصيل المؤقت الزمني مع الكونتاكتور، تستخدم هذه الطريقة عندما نريد التحكم في وصل وفصل الحمل الكهربائي مثل المحرك الكهربائي خلال فترة زمنية محددة مسبقاً بواسطة المؤقت الزمني (التايمر)، في هذا الموضوع سنوضح لكم طريقة توصيل المؤقت الزمني مع الكونتاكتور.

القطع المستخدمة في توصيل المؤقت مع الكونتاكتور

  • قاطع كهربائي 2 فاز (يمكن تركيب قاطع 1 فاز).
  • قاطع مانع التسرب، (يمكن الاستغناء عنه إذا تواجد لديك قاطع مانع التسرب).
  • مؤقت زمني 24 ساعة، (يمكن توصيل المؤقت المصمم بالدقائق على نفس الطريقة).
  • كونتاكتور، (يتم اختياره بحيث يتحمل تيار الحمل بنسبة 1.25 على الأقل).
  • محرك كهربائي (يمكن توصيل أي حمل كهربائي آخر).

دوائر القوى والتحكم الكهربائي

شرح المؤقت والكونتاكتور

  • المؤقت الزمني: يطلق عليه اسم التايمر أيضاً (بالإنجليزية: Timer)، وهو المسؤول عن تشغيل أي حمل كهربائي بعد فترة زمنية محددة مسبقاً، كما يتوفر مؤقتات بنظام 24 ساعة ويمكنه التحكم في تشغيل وفصل الحمل على عدة فترات زمنية محددة مسبقاً على مدار الـ 24 ساعة.

المؤقت الزمني (timer)

  • الكونتاكتور: وظيفته في الدائرة هو العمل على وصل وفصل نقاط تلامسه الرئيسية والمساعدة لتشغيل وإيقاف الحمل الكهربائي بناء على حالة نقاط تلامس المؤقت الزمني، أي أن المؤقت الزمني يتحكم في وصل أو فصل التيار عن ملف الكونتاكتور خلال فترة زمنية معنية، ونتيجة لتغيير نقاط تلامس المؤقت سوف يتسبب أيضاً في تغيير نقاط الكونتاكتور الرئيسية والمساعدة.

دوائر القوى والتحكم الكهربائي

خطوات عمل المؤقت مع الكونتاكتور

في البداية يجب معايرة زمن تأخير وصل المؤقت الزمني بالدقائق إذا كان مصمم بنظام الدقائق، ومعايرة مؤقت 24 ساعة على مدة زمنية حسب ما تريد على أساس أن يعمل على تغيير نقاط تلامسه خلال فترات محددة طوال 24 ساعة.

وإليك خطوات عمل دائرة المؤقت الزمني مع الكونتاكتور كالتالي:

  • عند توصيل الدائرة بالتيار الكهربائي، يطبق فرق جهد على طرفي المؤقت الزمني (A1,A2) بتيار بسيط.
  • يبدأ المؤقت الزمني في العد التنازلي حسب الوقت المحدد مسبقاً.
  • عند انتهاء الفترة الزمنية للمؤقت سوف يغير نقاط تلامسه مسبباً في توصيل نقاط التلامس المتصلة على التوالي مع ملف الكونتاكتور.
  • عندها يمر التيار الكهربائي إلى ملف الكونتاكتور مما يسمح بتغيير حالة نقاط الكونتاكتور الرئيسية والمساعدة.

دوائر القوى والتحكم الكهربائي

يسعدنا زيارتكم صفحاتنا على مواقع التواصل الاجتماعي حيث نقوم بنشر عروض حصرية على موقعنا الالكتروني.

صفحتنا علي الفيسبوك هنا.

حسابنا على تويتر هنا.

دوائر القوى والتحكم الكهربائي



Posted on Leave a comment

حساب مقطع الكابل الكهربائي المناسب

61bUIucbqzL. SL1101  6

حساب مقطع الكابل الكهربائي المناسب

 حساب مقطع الكابل الكهربائي المناسب

حساب مقطع الكابل الكهربائي المناسب، تعتبر الكابلات الكهربائية إحدى عناصر التصميمات الكهربائية الهامة والتي لا تخلو من أي شبكة كهربائية، فهناك خطوات وعوامل تؤثر على اختيار مقطع الكابل الكهربائي المناسب، فبالتالي دعنا نتعرف على كيفية حساب مقطع الكابل الكهربائي المناسب خطوة بخطوة.

حساب مقطع الكابل الكهربائي المناسب

علاقة القواطع الكهربائية بمقطع الكابلات

في بداية التصميم الأولي يتم اختيار سعة القاطع الكهربائي المناسب للحمل الكهربائي ثم مقطع الكابل وليس العكس بهدف حماية الكابل بواسطة القاطع، ولا يعتبر ذلك التصميم النهائي إلا إذا تم التأكد من صحة الاختيار بواسطة ثلاثة اختبارات رئيسية ومهمة، وهي:

  • التحمل الحراري للكابل من خلال دراسة درجة حرارة الجو، وظروف التمديد وغيرها من الإجراءات التي يجب اتباعها لكي يتحمل الكابل هذه المتطلبات.
  • مدى الهبوط في الجهد (بالإنجليزية: Voltage Drop) للتأكد من أن القيمة عند نهاية طرف الكابل لا يتعدى الحدود المسموح بها.
  • تحمل الكابل وكذلك تحمل القاطع الكهربائي لأقصى تيار قصر متوقع مروره بالكابل والقاطع الكهربائي.

ملحوظة مهمة: يتم تطبيق هذه الاختبارات على الكابلات الرئيسية وبعض الحالات الخاصة إذا كانت المسافة بين لوحة التوزيع والحمل طويلة جداً فقط ،وليس دوائر الإنارة الفرعية أو الأحمال الصغيرة المتقاربة كالأحمال الموجودة بالمنزل.

قواطع كهربائية وكابلات كهربائية

العوامل المؤثرة على اختيار مقطع الكابل

هناك عوامل تؤثر على اختيار مقطع الكابل الرئيسي والمصمم لمسافات بعيدة كالتالي:

  • معاملات تصحيح تحميل الكابلات: ومنها تأثير درجة الحرارة، وعمق الدفن, وتأثير الحرارة النوعية للتربة، والكابلات المتجاورة فوق الحوامل أو تحت الأرض.
  • نسبة هبوط الجهد.
  • أقصى تيار قصر متوقع: حيث يجب التنسيق بين أقصى تيار قصر يتحملها القاطع الكهربائي والكابل وزمن الفصل.

ويمكن أن تحصل على القيمة القصوى التي يتحملها الكابل أثناء القصر بإحدى الطرق التالية:

  • من خلال الجداول الخاصة التي تقدمها شركات الكابلات.
  • الاستعانة بالمنحنيات الخاصة بشركات الكابلات.
  • باستخدام الحسابات التقريبية (تختلف من شركة لأخرى).

ملاحظة مهمة: نذكر هذه الخطوات يجب أن يلتزم بها كل فني ومهندس والاستعانة بكتالوجات الكابلات التي تستخدمها في التصميمات الكهربائية، وذلك لأن القيم والقوانين والحسابات التي تضعها الشركات داخل الكتالوج تختلف من شركة لأخرى.

حساب مقطع الكابل الكهربائي المناسبالكابل (السلك) المناسب للقاطع الكهربائي

مقطع الكابل (السلك) سعة القاطع الكهربائي
1.5 ملم مربع 10 أمبير
2.5 ملم مربع 16 أمبير
4 ملم مربع 20 أمبير
6 ملم مربع 25 أمبير أو 32 أمبير
10 ملم مربع 32 أمبير أو 40 أمبير
16 ملم مربع 40 أمبير
25 ملم مربع 63 أمبير
35 ملم 80 أمبير
50 ملم مربع 100 أمبير
70 ملم مربع 125 أمبير أو 160 أمبير

الكابل (السلك) المناسب للقاطع الكهربائي

أقصى تيار يتحمله مقطع الكابل الكهربائي

إليك جدول تقريبي يتم تدريسه لطلاب الكهرباء يوضح قيمة أقصى تيار يتحمله مقطع الكابل الكهربائي.

مقطع الكابل أقصى تيار يتحمله
1.5 ملم مربع 18 أمبير
2.5 ملم مربع 21 أمبير
4 ملم مربع 27 أمبير
6 ملم مربع 35 أمبير
10 ملم مربع 48 أمبير
16 ملم مربع 65 أمبير
25 ملم مربع 88 أمبير
35 ملم 110 أمبير
50 ملم مربع 140 أمبير
70 ملم مربع 175 أمبير
95 ملم مربع 215 أمبير
120 ملم مربع 255 أمبير
185 ملم مربع 338 أمبير

أقصى تيار يتحمله مقطع الكابل الكهربائي

ملاحظة: هذه القيم تقريبية وتختلف بحسب وضعية الكابل والشركة المصنعة.

ننوه إلى أن القيم الموجودة في الجدول أعلاه محسوبة بشكل مبدئي على أساس موصل نحاسي بطول لا يتجاوز 40 متر دون الاعتماد على طول الكابل ونوع الموصل (نحاسي – ألمنيوم – خليط بين النوعين) ومكان وجود الكابل (في الهواء – تحت الارض – داخل ماسورة – متجاور مع كابل آخر) ونسبة الهبوط في الجهد وتيار القصر ومعامل تصحيح درجة الحرارة.

كل الأمور التي ذكرتها تؤثر على اختيار مقطع الكابل المناسب ومقدار التأثير تكون بالزيادة.

خطوات حساب مقطع الكابل الكهربائي المناسب

ببساطة دون الدخول في تفاصيل هبوط الجهد والمسافات هناك ثلاث خطوات رئيسية يمكن استخدامها للتمديدات المنزلية:

  • أولاً: حساب تيار الجهاز الكهربائية

التيار الكهربائي (I) = قدرة الجهاز الكهربائي (P) ÷ (جهد المصدر (V) × معامل القدرة (PF))

حيث أن:

وحدة قياس التيار الكهربائي الأمبير (A)

وحدة قياس الجهد الكهربائي الفولت (V)

تكون قيمة معامل القدرة ما بين 0.8 وحتى 1 صحيح، حسب ما هو مكتوب على الجهاز.

  • ثانياً: حساب سعة تيار القاطع الكهربائي:

سعة تيار القاطع الكهربائي = تيار الجهاز الكهربائي × نسبة معامل أمان (1.25)

ومن ثم نختار أقرب سعة قاطع متوفر في السوق بحيث تكون السعة أكبر من القيمة التي ظهرت في الناتج.

  • ثالثاً: حساب مساحة مقطع الكابل الكهربائي

مقطع الكابل الكهربائي = سعة تيار القاطع × نسبة معامل أمان (1.2)

ومن ثم نحتار مقطع كابل يتحمل تيار أعلى من القيمة التي ظهرت في النتيجة، ويتم ذلك بالاعتماد على الداتا شيت الخاص بالكابل والبحث عن جدول سعة التيار الذي يتحمله كل مقطع كابل.

ملاحظة مهمة: هذه الحسابات تناسب الكابلات المستخدمة في التمديدات المنزلية والمباني الصغيرة، وللمسافات القصيرة، حيث أن المسافات الكبيرة تحتاج إلى حسابات إضافية مثل: نسبة الهبوط في الجهد وتيار القصر ومعاملات التصحيح.

حساب مقطع الكابل الكهربائي المناسب

حمل كهربائي بقدرة 2000 واط ويعمل على جهد 220 فولت، ومع العلم أن معامل قدرة هذا الجهاز 0.9. احسب تيار الحمل وسعة القاطع المناسب ومساحة مقطع الكابل المناسب لهذا الحمل؟

الحل:

التيار الكهربائي (I) = قدرة الجهاز الكهربائي (P) ÷ (جهد المصدر (V) × معامل القدرة (PF))

= 2000 ÷ (220 × 0.9)

= 2000 ÷ 198

تيار الحمل = 10 أمبير

سعة تيار القاطع الكهربائي = تيار الجهاز الكهربائي × نسبة معامل أمان (1.25)

= 10 × 1.25

=12.6 أمبير

أقرب تيار قاطع كهربائي متوفر في السوق بسعة 16 أمبير.

مقطع الكابل الكهربائي = سعة تيار القاطع × نسبة معامل أمان (1.2)

= 16 × 1.2 = 19.2 أمبير

أقرب مقطع كابل متوفر في السوق 2.5 ملم مربع يمكنه تحمل تيار قدره 21 أمبير.

حساب مقطع الكابل الكهربائي المناسب

يسعدنا زيارتكم صفحاتنا على مواقع التواصل الاجتماعي حيث نقوم بنشر عروض حصرية على موقعنا الالكتروني.

صفحتنا علي الفيسبوك هنا.

حسابنا على تويتر هنا.
