الفيوز الكهربائي

fiber optic cable vector 22393972

فكرة عمل الفيوز الكهربائي

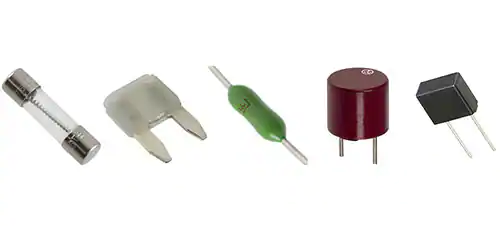

الفيوز الكهربائي

فكرة عمل الفيوز الكهربائي، تعتمد فكرة عمل الفيوز الكهربائي على كمية ونوع التيار المار عبره من وإلى الدوائر الكهربائية والإلكترونية.

فما هي فكرة عمل الفيوز الكهربائي وما أهميته في الدوائر الكهربائية والإلكترونية.

تعريف الفيوز الكهربائي

يعرف الفيوز الكهربائي (بالإنجليزية: electric fuse) على أنه عنصر كهربائي يربط أو يوصل مع الأجهزة الكهربائية بهدف الحماية من أي خلل قد يحدث بالدائرة،

مثل: قصر الدارة أو قلب أقطاب التيار المستمر أو ارتفاع قيمة التيار عن القيمة المصمم عليه الفيوز.

ويأتي الفيوز الكهربائي بأنواع وأشكال وبقدرات مختلفة ولكنه يؤدي غرض واحد وهو انصهار السلك عند تعرضه إلى شدة تيار عالي.

ما مكونات الفيوز الكهربائي

يصمم الفيوز الكهربائي على عدة أشكال ومن أشهر الأنواع المنتشرة على نطاق واسع يكون على شكل زجاجة اسطوانية زجاجة وقاعدتين معدنيتين على طرفيه بالإضافة إلى سلك الانصهار الموجود بداخل زجاجة الفيوز كما هو موضح في الشكل التالي:

مكونات الفيوز الكهربائي

الكهربائي
أهمية الفيوز الكهربائي

إن وجود الفيوز الكهربائي في الدوائر الكهربائية له دور هام في حماية كافة مكونات الدائرة من أي ارتفاع ملحوظ في شدة التيار المار عبره،

حيث يوصل الفيوز الكهربائي على التوالي مع الدائرة المراد حمايتها من الأعطال الكهربائية المحتمل حدوثها.

موقع سلك الفيوز الكهربائي

فكرة عمل الفيوز الكهربائي

تعتمد فكرة عمل الفيوز الكهربائي على أنه عند مرور تيار كهربائي ذي قيمة أعلى من قيمة تيار الفيوز المصمم له،

فإن السلك المتواجد داخل زجاجة الفيوز سوف ينصهر نتيجة تأثير التسخين للتيار ما يؤدي إلى قطع سلك الانصهار وبالتالي يمنع مرور التيار الكهربائي إلى باقي مكونات الدائرة.

فكرة عمل الفيوز الكهربائي

أسباب تلف الفيوز الكهربائي

يمكن أن يكون سبب تلف الفيوز نتيجة الأسباب التالية:

  • مرور تيار أعلى من قيمة تيار الفيوز المصمم له.
  • نتيجة تلامس طرفي مصدر التيار المتردد أو حدوث قصر الدارة داخل دائرة كهربائية.
  • عكس قطبية التيار المستمر (DC) وذلك بقلب طرفي الموجب والسالب، حيث أن هناك لوحات إلكترونية حساسة لا تحتمل عكس القطبية،
  • مثل لوحة المكيف وبعض أنواع الشواحن التي لا تحتوي على نظام الحماية من قلب القطبية.

مميزات وسلبيات الفيوز الكهربائي

 المميزات:

  • صغير الحجم.
  • رخيص الثمن.
  • سهل التركيب.
  • يتوفر منه سعات وأنواع مختلفة.
  • لا يحتاج إلى صيانة.
  • سريع الانصهار مقارنة مع القواطع الكهربائية.
  • يتوفر منه نوع مخصص للتيار المستمر DC لحماية البطارية.

السلبيات:

  • يستخدم لمرة واحدة فقط قبل انصهاره، لذلك يجب استبداله عند انصهاره.

الكهربائي 1
خطوات فحص الفيوز

 خطوات فحص الفيوز

خطوات فحص الفيوز، قد يتطلب منك أحياناً القيام بفحص بعض القطع بهدف اختبارها

، واستكشاف الأعطال، وإصلاحها باستخدام جهاز القياس متعدد الوظائف.

هذه الاختبارات التي قد تريد اجتيازها، كقياس الجهد والمقاومة والتيار، تحتاج إلى جهاز الملتميتر،

وبالتالي إذا أردت فحص البطارية أو الفيوز لا بد من تواجد الجهاز المخصص للقياس والفحص.

دعنا نتعرف على خطوات فحص الفيوز خطوة بخطوة للتبسيط على الجميع تطبيق الخطوات على الواقع العملي.

ما هو الفيوز الكهربائي

الفيوز الكهربائي (بالإنجليزية: Fuse) هو عنصر حماية مهمته حماية الأجهزة الكهربائية من العطل أو التلف الدائم،

والهدف من وجوده بالجهاز هو فصل تيار المصدر الكهربائي عن الجهاز في حال تعرضه إلى دائرة قصر أو ارتفاع مفاجئ للتيار.

ويطلق على الفيوز بالعربية: المنصهر أو المصهر.

لذلك اصبح من الضروري اكتساب مهارة اختبار الفيوز الكهربائي،

حيث يتم فحصه بواسطة ضبط جهاز الملتميتر على وضعية المقاومة وهناك العديد من الخطوات التي سنتذكرها لكم في هذا المقال خطوة بخطوة.

الفيوز الكهربائي

أطراف الفيوز الكهربائي

يتكون الفيوز الكهربائي في أبسط صورة من سلك مصنوع بسماكة تناسب قيمة الأمبير المصمم عليه،

وطرفين توصيل لتمرير التيار من خلاله،

ويجب اختيار الفيوز بحيث يكون تياره أعلى من تيار الجهاز أو الحمل المراد حمايته بنسبة بسيطة في حدود 10% إلى 20% حسب المتوفر في السوق.

خطوات فحص الفيوز

هناك عدة خطوات لفحص الفيوز لا بد من اتباعها وهي:

  • وضع جهاز الملتميتر في مكان مناسب، واضبطه على وضيعة فحص المقاومة باستخدام مفتاح المؤشر.
  • ضع مفتاح المؤشر على أدنى نطاق مقاومة (200 أوم)، وإذا كان الجهاز من النوع الأوتوماتيكي ضع على رمز المقاومة فقط.
  • وضع الفيوز المراد فحصه على شيء عازل كالخشب مثلاً، وذلك لتجنب ملامسه أطرافه معاً.
  • ضع طرفي مجسات جهاز الملتميتر على التوازي مع طرفي الفيوز دون الاعتماد على القطبية، كما هو موضح في الصورة.
  • هناك احتمالين عند الفحص: الفيوز سليم إذا ظهرت قراءة قيمة مقاومة صغيرة جداً وقد تكون القراءة قريبة من الصفر، ولكن إذا ظهرت قيمة مقاومة عالية جداً (ما لا نهاية) فإن الفيوز تالف.

الأدوات المطلوبة (فيوز مع جهاز ملتميتر)

طريقة فحص الفيوز باستخدام الملتميتر

هذه الخطوات التي تم ذكرها في خطوات فحص الفيوز تنطبق على جميع الفيوزات، وعند ملاحظة فيوز تالف عليك استبداله على الفور بفيوز آخر جديد.

طريقة فحص الفيوز خطوة بخطوة

وفي حالة رغبتك في اختبار أي فيوز أثناء توصيله بدائرة، تأكد من فصل مصدر الكهرباء قبل الاختبار، لتجنب حدوث تماس كهربائي.

الكهربائي

فيوزات التيار المستمر

تستخدم فيوزات التيار المستمر في العديد من الدوائر الإلكترونية وأهمها في حماية جميع أنواع البطاريات الكهربائية وخصوصاً بطارية السيارة، فما هي فيوزات التيار المستمر وسعاتها بالإضافة إلى ما دورها في حماية نظم دوائر التيار المستمر.

ما هي فيوزات التيار المستمر

يطلق عليها عدة مسميات أخرى مثل: منصهرات التيار المستمر أو فيوز البطارية أو (بالإنجليزية: Bosch Fuse).

تعمل فيوزات التيار المستمر على حماية كافة الدوائر التي تعمل بالتيار المستمر،

مثل: أنظمة الطاقة الشمسية وبطارية السيارة،

وتتوفر فيوزات التيار المستمر في الأسواق بسعات أمبيرية وجهود متنوعة يتم اختيارها حسب تيار وجهد الحمل المراد حمايته.

سعات أمبيرية متنوعة من فيوزات التيار المستمر

وظيفة فيوزات التيار المستمر

تعتمد وظيفة هذه الفيوزات على حماية نظم التيار المستمر من حدوث التماس الكهربائي أو قلب القطبية أو زيادة قيمة التيار عن الحد المسموح به في الدائرة.

وتجرى عملية الحماية عند مرور تيار كهربائي مستمر أكثر من المطلوب عبر الفيوز نتيجة عطل ما،

فإن ذلك يؤدي إلى تلف أو انصهار الفيوز وبالتالي يمنع مرور التيار إلى داخل الدائرة الكهربائية أو الإلكترونية.

توصيل فيوزات التيار المستمر في الدائرة

توصل فيوزات التيار المستمر في الدائرة على التوالي مع مصدر التغذية وليكن البطارية مثلاُ،

وفي حالة التوالي نعلم أن التيار لا يتجزأ وبالتالي نضمن مرور كامل تيار الحمل عبر الفيوز (المنصهر) كما هو موضح في الدائرة الكهربائية التالية:

طريقة توصيل فيوز التيار المستمر داخل الدائرة

ما الفرق بين فيوز التيار المستمر والتيار المتردد

إن نظرية عمل جميع أنواع الفيوزات ومكوناتها نفس الشيء ولكنها تختلف في طريقة التصميم،

حيث أن فيوز التيار المستمر يكون أكبر في الحجم وسمك ومسافة السلك من فيوز التيار المتردد على نفس القدرة.

سبب هذا الاختلاف هو ظهور القوس الكهربائي الناتج عن ثبات قيم التيار المستمر،

بالتالي عند ارتفاع قيمة التيار المستمر بشكل ملحوظ يسبب في حدوث قوس كهربائي شديد يمكن أن يتسبب في حدوث الحرائق،

على العكس مع التيار المتردد، فإن القوس الكهربائي لا يحدث بشكل كبير في دوائر التيار المتردد لأنه متغير القيمة،

وبالتالي لا يسمح بتكوين القوس الكهربائي.

استخدامات فيوز التيار المستمر

تستخدم فيوزات التيار المستمر في حماية الأنظمة الكهربائية التي تعمل على التيار المستمر وتشمل جميع السيارات والآليات وأحمال DC وفي الألواح الشمسية والانفرترات وكافة أنواع البطاريات الكهربائية،

ومعظم الأجهزة التي تحتوي على لوحات إلكترونية حساسة.

كما يستخدم فيوز نوع SMD اختصارا لـ (Surface Mount Device) بشكل مخصص في حماية اللابتوب والكاميرا والهواتف المحمولة داخلياً تضعها الشركات المصنعة لحماية وظائف معينة.

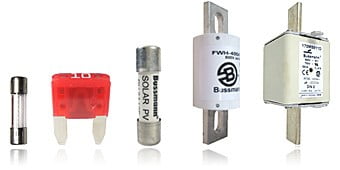

الفيوز الكهربائي

الفيوزات المخصصة للطاقة الشمسية

 الفيوزات المخصصة للطاقة الشمسية

الفيوزات المخصصة للطاقة الشمسية، يعتبر الفيوز بشكله العام البسيط أداة حماية يعمل على فصل الدائرة الكهربائية عند زيادة قيمة التيار عن قيمة تيار الفيوز المصمم عليه.

يمكن القول بأنه مهم في نظام الطاقة الشمسية وخصوصاً للحماية ما بين كلاً من: (الألواح والبطاريات)، وبين الانفرتر المدمج المخصص للطاقة الشمسية.

والفرق بينه وبين القواطع الكهربائية هو أن الفيوز أسرع في استجابة الفصل،

لكن يجب استبداله بعد انصهاره،

بينما القاطع الكهربائي DC لا يستجيب بسرعة فائقة وغير حساس للتيار الزائدة بشكل بسيط، لكن يمكن توصيله مرة أخرى بعد حل الخلل دون تغيير.

فيوزات التيار المستمر DC

بداية يجب أن تعرف بأن هناك نوعين من الفيوزات من حيث نوع التيار،

نوع مخصص للتيار المتردد ونوع مخصص للتيار المستمر، ولكل نوع من النوعين له مجالاته في الحماية، بمعنى هناك فيوزات تتحمل تيار الأقلاع،

والبعض الآخر يفصل فوراً بمجرد الشعور بزيادة مضاعفة للتيار في أي لحظة.

ومن هنا وجب علينا الانتباه على نوع الفيوز ويفضل وضع الفيوز المناسب في المكان المناسب بهدف الحماية الأدق،

بمعنى إذا كنت تريد وضع فيوزات لحماية مكونات النظام الشمسي، يجب شراء فيوزات مخصصة للطاقة الشمسية (بالإنجليزية: PV solar fuse).

مكونات الفيوز المخصص للطاقة الشمسية

يتكون فيوزات الطاقة الشمسية من طرفين وقاعدة توصيل يطلع عليه اسم الحامل أو الفتيل، مخصص لوضع الفيوز بداخله. ولا يوجد للفيوز قطبية (أي قطب موجب وقطب سالب).

حامل وفتيل الفيوز

اختيار فيوزات الطاقة الشمسية اللازمة

يختار الفيوز بناءً على أمرين وهما: الجهد والتيار.

جهد الفيوز يجب أن يكون أعلى من إجمالي جهد مجموع الألواح المتصلة على التوالي بنسبة 30% على الأقل بحسب توصيات (المجلد 6 من IEC 60269-6) و UL 248-19 لحماية الوحدات الكهروضوئية .

تيار الفيوز المقنن يجب أن يكون نفس قيمة أقصى تيار للفيوز المكتوب على لوحة بيانات أحد الألواح الشمسية في حالة التوصيل على التوالي،

والتي تشكل سلسلة (string) متصلة على التوالي بحسب التوصيات أيضاً.

ولكن في حالة تركيب فيوز حماية للتوصيل المركب للألواح الشمسية (توالي/توازي) والذي يسمى بالمصفوفة،

يجب أن يتم اختيار تيار الفيوز بحيث يكون قيمته ضعف قيمة أقصى تيار فيوز للوح الواحد.

أي إذا كانت قيمة أقصى تيار الفيوز المكتوب على بطاقة بيانات اللوح الشمسي تساوي 15A،

فإن الفيوز الذي يجب تركيبه 15A في حالة التوصيل التوالي، ولكن في حالة التوصيل المركب (المصفوفة) يجب اختيار تيار الفيوز حسب مجموع المصفوفات الموصلة.

فيوزات الطاقة الشمسية

توصيل فيوزات الطاقة الشمسية

يوصل الفيوز على التوالي مع أي حمل أو لوح شمسي أو بطارية، حيث يوضع بين الألواح الشمسية ومنظم الشحن، ويوضع أيضاً بين البطاريات والانفرتر، وكذلك مع منظم الشحن.

الكهربائي 2

كيف تحمي الأجهزة الكهربائية المنزلية

 كيف تحمي الأجهزة الكهربائية المنزلية

كيف تحمي الأجهزة الكهربائية المنزلية، يعد حماية الأجهزة الكهربائية أمر في غاية الأهمية القصوى والذي يجب أن يتوفر في كل منزل به اشتراك كهرباء.

ولكي نحافظ على الأجهزة الكهربائية المنزلية لا بد من تركيب أجهزة حماية إضافية للأجهزة الحساسة والتي تقل كفاءتها نتيجة ضعف الكهرباء أو ارتفاع جهد المصدر المغذي،

تابعوا معنا لنتعرف علي كيف تحمي الأجهزة الكهربائية المنزلية وما الحمايات التي نحتاج إليها.

أهمية حماية الأجهزة الكهربائية

يسعى الجميع على حماية الأجهزة الكهربائية المنزلية من أي مشاكل في شبكة التمديدات الكهربائية وكذلك من ارتفاع وانخفاض الجهد وخصوصاُ الأجهزة الحساسة مثل الكمبيوتر والثلاجة الكهربائية.

والهدف من الحماية هو تقليل تكاليف الصيانة للأجهزة الكهربائية وكذلك لاستقرار وثبات مصدر جهد الكهرباء وسلامة شبكة التمديدات المنزلية.

كيف تحمي الأجهزة الكهربائية المنزلية

هناك حمايات مهمة يفضل تواجدها لكي تحمي الأجهزة الكهربائية المنزلية من أي عطل محتمل من شبكة الكهرباء سواء من داخل التمديدات أو من الخط الرئيسي الواصل للمنزل،

وأهم الحمايات الحمايات هي:

جهاز الحماية من ارتفاع وانخفاض الجهد

هو جهاز مخصص لحماية الأجهزة الكهربائية من انخفاض أو ارتفاع جهد مصدر الكهرباء،

وهذا جهاز لا نستغني عنه لأنه يحمي لنا جميع الأجهزة التي يتم تشغيلها في المنزل، مثل: الثلاجة وأجهزة الحاسوب والشواحن.

ملاحظة هامة: لا يمكن توصيل جهاز الحماية بشكل مباشر مع الأجهزة الكهربائية المنزلية بل يوجد وسيط وهو الكونتاكتور أو الريلية حسب تيار الأجهزة الكلية.

جهاز الحماية من ارتفاع وانخفاض الجهد

editor 1s 188px 11

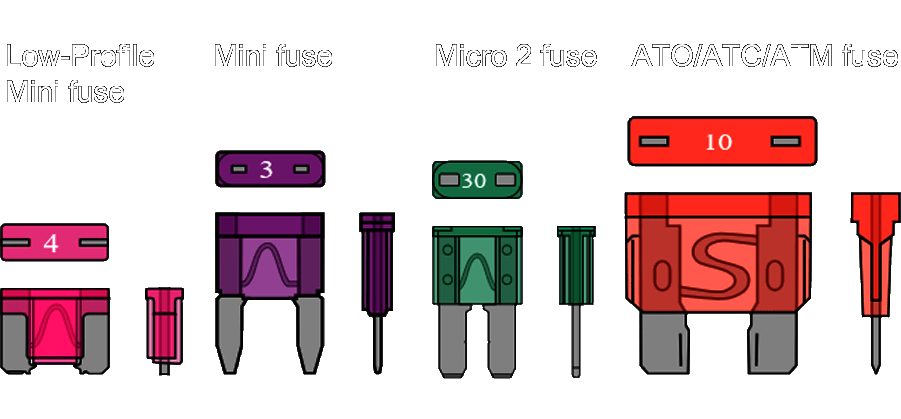

الفيوز الكهربائي

هو عنصر حماية مهم أيضا، وقد تلاحظه مركب داخل الشواحن وبجانب ماتور الثلاجة والغسالة المنزلية.

وظيفته فصل التيار عن الجهاز الكهربائي عند ارتفاع قيمة التيار عن تيار فصل الفيوز،

ويتم اختيار تيار الفيوز بقيمة أعلى قليلاً من تيار الجهاز الكهربائي.

فيوزات حماية بطارية والأجهزة الكهربائية

الخلاصه:

المصهر الكهربائي هو جهاز كهربائي يقطع تدفق التيار في دائرة كهربائية. يتم تثبيته في دائرة لإيقاف تدفق التيار الزائد.

عادة ما يكون المصهر عبارة عن قطعة قصيرة من الأسلاك.

يتكون المصهر من مادة ذات مقاومة عالية ونقطة انصهار منخفضة ،

بحيث تذوب بسبب ارتفاع درجة حرارة السلك أثناء تدفق التيار العالي.

يتم تحديد سمك سلك المصهر بناءً على كمية التدفق الحالي في دائرة كهربائية.

عادةً ما يتم استخدام سبيكة من القصدير والرصاص كسلك مصهر ،

حيث تتميز بمقاومة عالية ونقطة انصهار منخفضة (سيتم تحميل الصورة قريبًا) تكون مقاومة سلك المصهر أكبر من مقاومة السلك الحي

، ويمثل الرسم البياني كهربائيًا أساسيًا (سيتم تحميل الصورة قريبًا) وظيفة المصهر فيما يلي قائمة ببعض الوظائف الرئيسية للصهر الكهربائي.

يعمل المصهر الكهربائي كحاجز بين الدائرة الكهربائية وجسم الإنسان ،

ويمنع حدوث أي ضرر للجهاز الكهربائي عن طريق تقييده. التدفق الزائد للتيار يمنع الحمل الزائد للتيار.

عندما يتم توصيل عدد كبير جدًا من الأجهزة في دائرة واحدة ،

يؤدي ذلك إلى زيادة الحمل مما يتطلب مصهرًا لإنهاء اتصال الدائرة ، ويمنع التلف الذي يحدث بسبب الأحمال غير المتطابقة.

يمنع انقطاع التيار الكهربائي: في حالة حدوث أي خلل في مكونات الدائرة.

، أقرب دائرة كهربائية يتم تمييزها بشكل عام على المصهر معلومات حول تصنيف الأمبير ، ومعدل الفولتية ، ومعايير الموافقة الخاصة بالصهر ، وتصنيف المقاطعة.

يجب التحقق من هذه المعلومات والتحقق منها قبل شراء المصهر. يعتمد عمل الصمامات الكهربائية على مبدأ تأثير التسخين للتيار الكهربائي.

وهي مصنوعة من سلك معدني رفيع من مادة غير قابلة للاحتراق.

يتم توصيل المصهر دائمًا بين نهايات الجهاز في اتصال متسلسل مع الدائرة.

(سيتم تحميل الصورة قريبًا) عندما يتدفق تيار مفرط في الدائرة ،

فإنه يولد حرارة في الدائرة مما يؤدي إلى إذابة المصهر بسبب نقطة انصهار منخفضة ، كما أنه يفتح الدائرة.

قد يؤدي التدفق الزائد للتيار إلى انهيار الدائرة وإيقاف التدفق الحالي.

بمجرد أن يذوب المصهر ، يمكن تغييره أو استبداله بمصهر جديد ، وعادة ما يتكون المصهر من عناصر مثل الزنك والنحاس والألمنيوم والفضة ،

ويعمل المصهر كقاطع الدائرة الكهربائية ويقطع الدائرة في حالة حدوث أي عطل فيها. الدائرة.

إنه بمثابة حامي للأجهزة الكهربائية وأيضًا كإجراء أمان للبشر.

يمثل الشكل أدناه عملية المصهر وبرميل المصهر ووصلة المصهر خصائص سلك المصهر فيما يلي بعض الخصائص المهمة لسلك المصهر التصنيف الحالي:

يُعرَّف بأنه التوصيل المستمر للحد الأقصى للتيار الذي يحتفظ به المصهر بدون انصهار.

إنها سعة التيار ، وتُقاس بالأمبير. التيار (سين) = 75٪ التيار (التصنيف) تصنيف الجهد:

إذا كان الجهد متصلاً على التوالي مع المصهر ، فإنه لا يزيد من تصنيف الجهد.

الطاقة التي يحملها عنصر الصمامات في حالة حدوث ماس كهربائي. يقيس الطاقة الحرارية للمصهر ، ويتولد عندما ينفجر المصهر.

السعة <تيار ماس كهربائى ،

انخفاض الجهد: يذوب عنصر المصهر كلما كان هناك تيار زائد فى الدائرة ، ويفتح الدائرة.

نتيجة لذلك ، يقلل انخفاض الجهد وتغير المقاومة درجة الحرارة: يذوب المصهر عندما تكون درجة حرارة التشغيل أعلى ويكون التصنيف الحالي أقل ،

ويمثل الرسم البياني درجة الحرارة مقابل القدرة الاستيعابية الحالية للمصهر.

تبلغ القدرة الاستيعابية الحالية للمصهر 100٪ عندما تكون درجة الحرارة 25 درجة مئوية (تلتقي ثلاثة خطوط عند هذه النقطة).

بعد ذلك تقل القدرة الاستيعابية الحالية بنسبة تصل إلى 82٪ عند 65 درجة مئوية. هذا يدل على أن الزيادة في درجة الحرارة تقلل من القدرة الاستيعابية الحالية للمصهر.

جهاز إمداد الطاقة غير المتقطعة (UPS)

هو جهاز مخصص لحماية الأجهزة التي تعاني من الانقطاع المتكرر في التيار الكهربائي،

مثل: جهاز الكمبيوتر، حيث يحتوي جهاز (UPS) على بطارية احتياطية مهمتها إمداد الطاقة اللازمة للإبقاء تشغيل جهاز الكمبيوتر دون انقطاع بشكل نهائي.

يوجد جهاز مصمم لحماية الأجهزة الكهربائية من ارتفاع وانخفاض الجهد الكهربائي بالإضافة إلى الحماية من التيار المرتفع ويمكن برمجته حسب ما تريد،

كما يمكن من خلاله ضبط مقدار تأخير التشغيل.

جهاز إمداد الطاقة غير المتقطعة (UPS)

لماذا تستخدم مانع انقطاع التيار الكهربي UPS ؟

  • لا يحتاج الى وقود
  • لا يخرج من اى عوادم او غازات
  • امن حيث لا يحتوى على اجزاء دواره
  • يعمل بسرعة بعد انقطاع الكهرباء ( اى لا يحتاج الى وقت انتظار حتى يعمل كما فى المولد )
الفيوز الكهربائي

ماهية جهاز الـUPS :

إن وحدة عدم إنقطاع التيار الكهربائي (UPS) هي عبارة عن وحدة تغذية في حال عدم وجود التيار الكهربائي وحماية الكهرباء وتنظيمها وفق المعايير الكهربائية اللازمة لتشغيل الأجهزة الإلكترونية والطبية والحواسب والشبكات وأجهزة الاتصالات وأجهزة الطباعة والأجهزة الصناعية عند تلاعب أو انقطاع التيار الكهربائي.

مكونات جهاز الـUPS :

يتكون الـ (UPS) من معرج ومقومو منظم جهد كهربائي وبطاريات وشاحن للبطاريات ودائرة تحكم إلكترونية مزودة بمعالج (CPU)، ويوجد أيضاً نظام يقوم بفلترة الكهرباء أي تنقيتها لإتمام الجهد الكهربائي الخارج المطلوب.

الفيوز الكهربائي

أنواع وحدات UPS:

وحدات Offline (Standby) UPS:

يحصل انقطاع للتيار الكهربائي تقوم وحدةUPS بالتحول إلى تزويد بالطاقة الكهربائية من بطاريتها الخاص. وعندما تعود التغذية الرئيسة تبدل هذه الوحدة المداد مجدداً.

هذا التبديل بين المصدرين يجب ألا يتجاوز أربع مِلّي ثانيات وهو الحد الأقصى لاستمرار عمل معظم وحدات الطاقة داخل الحواسيب Power Supply Units وإلا فستتوقف عن العمل.

في الحقيقة يمكن لأي شخص حساب الزمن اللازم للتبديل لوحدة UPS وذلك بالنظر في مواصفات وحدة تغذية الحاسوب.

تعتمد بعض الوحدات UPS على مزيج من المواد نصف الناقلة والحديد،

لتشكل نواة يجري فيها تخزين الطاقة الكهربائية إلى حين إتمام عملية التبديل بين خط التيار المتناوب الأساسي والبطارية الداخلية.

الاستخدام : حماية الحواسب والطرفيات .

فهي تزودنا بتيار كهربائي خال من رفات الكهرباء وتتحول لتزودنا بالتيار من البطاريات أثناء انقطاعات التيار وانخفاضاتهوحدات Line Interactive UPS:

تحافظ هذه الوحدات على فكرة أن خط التيار المتناوب هو المزوٍّد الأساسي بالطاقة ويجري التبديل إلى البطارية الاحتياطية عند انقطاع التيار الكهربائي الرئيسي،

إلا أن الحسنة الأساسية هنا هو وجود دارات خاصة لتنظيف وتنعيم هذه الطاقة من المشاكل التي ذكرناها سابقاً وهو ما يسمى Automatic Voltage Regulation (AVR)

. وهي بذلك تعطي حماية أكبر للمعدات الإلكترونية المتصلة بها وتستخدم في حماية الطرفيات والمخدمات وأجهزة الاتصالات ومخدمات الانترنت.

تزودنا بتيار كهربائي خال من رفات التيار الكهربائي ,

وتزودنا بالتيار من البطاريات أثناء انقطاع التيار أما أثناء انخفاض جهد التيار فهي تقوم بتنظيم هذا الجهد إلى الحدود الطبيعية دون اللجوء إلى الطاقة المخزنة في البطارياتوحدات Online UPS:

وتسمى أحياناً وحدات عدم انقطاع التيار الكهربائي الحقيقية True UPS،

وهي أفضل الأنواع التي يمكن شراؤها،

حيث تكون البطارية هي المصدر الرئيس للطاقة الكهربائية،

على عكس النوعين السابقين،

اللذين تكون فيهما البطارية هي المصدر الثانوي للطاقة الكهربائية.

الميزة الكبيرة في هذه الوحدات، التي تأتي فيها الطاقة من البطارية، هي وجود نوعين من التحويل

: الأول من التيار المتناوب إلى التيار المستمر، ليقوم بشحن البطارية باستمرار،

ثم التحويل الثاني من التيار المستمر إلى التيار المتناوب الخارج إلى الأجهزة الالكترونية،

هذان التحويلان يضمنان تنظيفاً كاملاً للطاقة الكهربائية،

إضافة إلى عدم وجود أي وقت إضافي ضروري بعد انقطاع التيار الرئيس،

كما في النوعين السابقين لوحدات UPS.

وكما هي العادة،

مع ارتفاع كفاءة العمل نتوقع ارتفاع سعر هذا النوع من وحدات UPS.

ثم إنها تستهلك كمية أكبر من الطاقة الكهربائية، وتعاني من ارتفاع في درجات الحرارة،

لذلك تُستخدم في الوظائف الحرجة لعمل الأجهزة الالكترونية.

حدث تطوير على هذا النوع من الوحدات فسمِّيت بـ وهي تخفض من استهلاك الطاقة الكهربائية. الاستخدام : حماية الأجهزة الكهربائية والمخدمات الدقيقة والحساسة . .

الفيوز الكهربائي

الخلاصة:

إن الحمايات الكهربائية من الضروريات القصوى التي لا يجب تجاهلها لكي نحمي الأجهزة الكهربائية المنزلية من أي مشاكل قد تحدث في التمديدات الكهربائية نتيجة التوصيل الخاطئ

أو حدوث نتيجة ارتفاع مفاجئ في جهد المصدر نتيجة عطل ما أو حدوث دارة قصر بالتوصيلات الكهربائية المنزلية.

editor 1s 188px 15

الفيوز الكهربائي

يسعدنا زيارتكم صفحاتنا على مواقع التواصل الاجتماعي حيث نقوم بنشر عروض حصرية على موقعنا الالكتروني.

صفحتنا علي الفيسبوك هنا.

حسابنا على تويتر هنا.

Leave a Reply
