كيفية توزيع كهرباء 3 فاز للمنازل

9k=

كيفية توزيع كهرباء 3 فاز للمنازل

كيفية توزيع كهرباء 3 فاز للمنازل، يستخدم كهرباء 3 فاز في تغذية المنازل السكنية بوصل كل خط فاز بشكل متساوي لكل منزل، بمعنى وصل الفاز الأول لتغذية لوحة توزيع الكهرباء المنزلي الأول، والفاز الثاني يوصل لتغذية لوحة الكهرباء للمنزل الآخر وهكذا لعمل اتزان في التحميل على الثلاث فازات.

تابعوا معنا هذا المقال للتعرف على كيفية توزيع كهرباء 3 فاز لثلاث منازل بالتساوي فيما بينهما لتجنب أي مشكلة في التحميل الخاطئ.

كيفية توزيع كهرباء 3 فاز للمنازل
مقدمة عن كهرباء 3 فاز

سمى كهرباء 3 فاز بهذا الاسم لأنه يحتوي على ثلاث فازات قيمة الجهد بين الفاز الأول والثاني أو الثالث 380 فولت أو 220 فولت كما في بعض البلدان.

يأتي كهرباء 3 فاز بثلاث خطوط لأن محطة التوليد تنتج طاقة كهربائية بثلاث فازات بقيمة جهد عالة لنقل هذه الطاقة إلى مسافات بعيدة بأقل الخسائر.

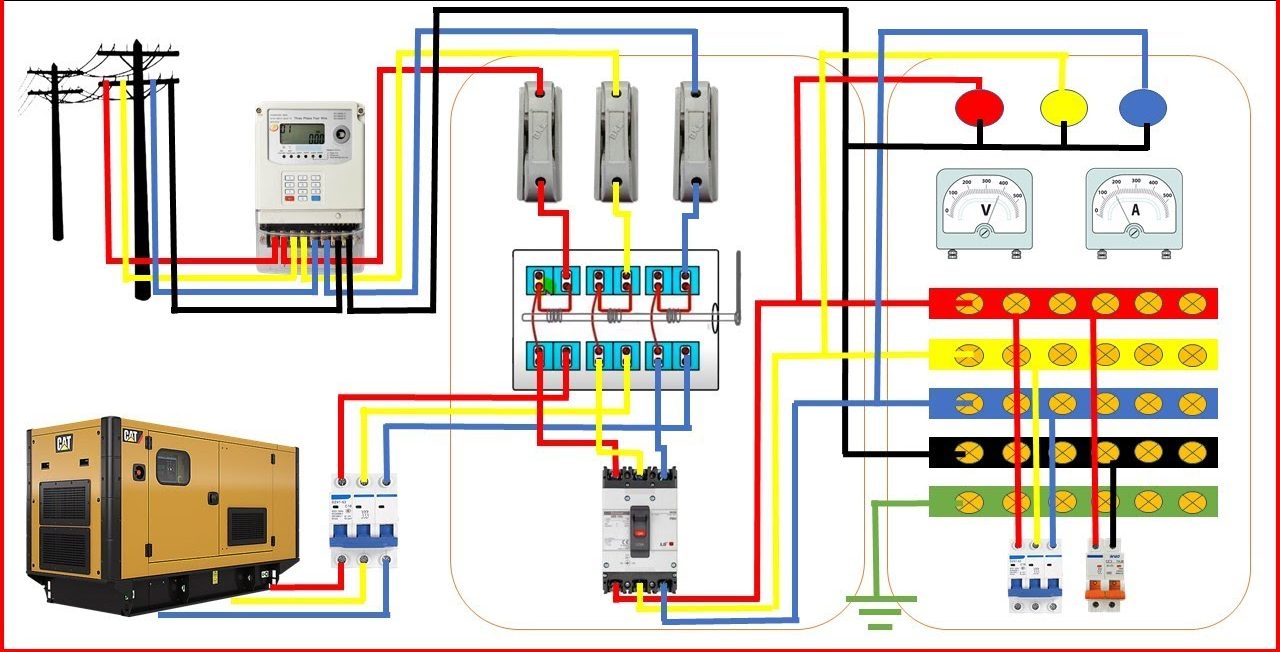

maxresdefault 5 e1644611647455
مكونات كيفية توزيع كهرباء 3 فاز للمنازل

لكي نوصل كهرباء 3 فاز بالتساوي بين المنازل تحتاج إلى المكونات التالية:

  • قاطع كهربائي نوع MCCB بأربع أقطاب (4Pole).
  • عداد كهربائي 3 فاز.
  • ثلاث قواطع كهربائية رئيسية نوع MCB، ثنائية القطبية (DP).
  • ثلاث قواطع مانع التسرب الأرضي (RCCB).
  • قواطع فرعية (MCB) حسب الأحمال المراد حمايتها لكل منزل.
  • قضبان توزيع ربط أسلاك النيوترال.
  • قضبان توزيع ربط أسلاك الأرضي.
مكونات توزيع كهرباء 3 فاز لثلاث منازل

جدول ألوان أسلاك التمديدات الكهربائية

Figure 9 Insulation Color Chart
ألوان أسلاك التمديدات الكهربائية

كيفية توزيع كهرباء 3 فاز للمنازل

  • توصيل مصدر الكهرباء 3 فاز بنقاط دخل العداد الكهربائي 3 فاز، بينما نقاط خرج العداد يوصل مع نقاط دخل القاطع الرئيسي نوع MCCB.
  • وصل خط الفاز الثالث مع نقاط دخل القاطع الرئيسي MCB المخصص للوحة توزيع شبكة كهرباء المنزل الثالث وتوصيل خرج القاطع مع دخل قاطع مانع التسرب الأرضي RCCB ومنه إلى القواطع الفرعية ثم الأحمال الكهربائية الموجودة في المنزل، ونعتمد نفس الشيء مع الفاز الثاني والثالث.
  • وصل خط النيوترال مع دخل العداد 3 فاز ثم مع قبضان توزيع رئيسي ليتوزع منه على الثلاث منازل.
  • تأريض جميع الأحمال الكهربائية.
