قياس الأبعاد بالبوكليز

قياس الأبعاد بالبوكليز

استعمالات و استخدامات  القدمة ذات الورنية :

البوكليز

إن جودة المنتجات الصناعية تستدعي تصنيع قطع ميكانيكية بدقه عالية تتجاوز دقه المسطرة الحديدية
,لهذا فإن القياسات الدقيقة تستلزم استعمال أجهزة أكثر دقة مثل القدمة ذات الورنية و الميكرومتر.
كما تستعمل هذه الأجهزة الدقيقة أثناء تركيب الماكينات و أدوات القطْع و أثناء إجراء عمليات الصيانة عليها.





gif

التسمية :
 أتى الاسم للقدمة الورنية من شكلها المشابه للقدم ومقياس الورنية المستخدم فيها .

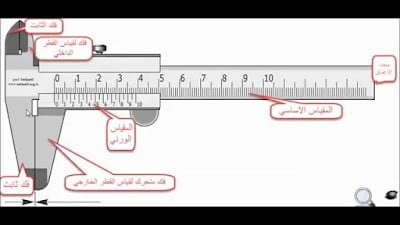

تركيب القدمة الورنية :
تتركب القدمة ذات الورنية من جزئين أساسيين هما :



أ – الجزء الثابت:
ويحتوي على فك ثابت (fixed Jaw) متصل بمسطرة القياس الرئيسي (main scale).
عادة ما تكون مسطره القياس الرئيسي مدرجه بالمليمتر (mm) من جهة و بالبوصة (inch) من جهة أخرى.
نقرأ على مسطرة القياس الرئيسي المليمترات الصحيحة.



ب – الجزء المتحرك:
 وهو على شكل منزلقة تحمل الفك المتحرك (movable jaw) و ورنيه القياس (vernier scale). تكون ورنيه القياس مدرجه بأجزاء المليمتر المتمثل في دقه الجهاز.

قياس الأبعاد بالبوكليز

تمكن الورنية من قراءة الكسور الموجودة على مسطرة القياس الرئيسي بدقة قياس عالية.
عاده ما تكون هذه الدقة بـ: ( 0.1=1/10مم ) أو ( 0.05=1/20 مم ) أو ( مم 0.02= 1/50).



تتم عمليه القياس باستعمال القدمة ذات الورنية بوضع المقاس المراد قياسه بين الفكين الثابت والمتحرك ( دون الضغط عليهما بقوة).
كما تحتوي القدمة ذات الورنية على ساق أو عمود لقياس أعماق الثقوب. (stem for depth measurements)
 طريقة قراءة قياس القدمة ذات الورنية :
تتم عملية قراءة قياس القدمة ذات الورنية على مرحلتين أساسيتين :

البوكليز

أولا : ننظر إلى ورنية القياس وبالتحديد إلى موقع الصفر ونقرأ العدد الذي على يساره والمسجل على مسطره القياس الرئيسي. نسجل قيمه القراءة (A) بالمليمترات الصحيحة.
ثانيا : ننظر إبتداءا من صفر الورنية ونحدد أول تطابق تام بين تدرجي المسطرة و الورنية ثم نقرأ عدد تدرج الورنية المسجلة مع التطابق ، يضرب هذا العدد في دقة الورنية ويكون ذلك قيمة قراءة الورنية (B) بأجزاء المليمتر.
يكون حاصل جمع قيمة (A) وقيمة (B) نتيجة قيمة القياس على الجهاز القدمة ذات الورنية.
يتم تحديد دقة الورنية من لوحة تفاصيل الجهاز و عادة ما تكون مسجلة على الجهاز.
إذا لم نتمكن من ذلك فيمكن حساب الدقة بطريقة بسيطة جدا بحيث إذا علمنا بأن مقياس الورنية الإجمالي يساوي 1 مم؛ فيمكن عد عدد التدريجات في الورنية و لتكن (ن) مثلا. تكون الدقة هي أصغر تدرج على الورنية و تحسب بالعلاقة : الدقة = (1/ن) مم.
بصفة عامة إذا كان عدد التدريجات على الورنية ن = 50 (و نسمي هذه الورنية الخمسينية) و تكون دقتها تساوي 1/50 = 0.02 مم.
إذا كان عدد التدريجات على الورنية ن = 20 (و نسمي هذه الورنية العشرينية) و تكون دقتها تساوي 1/20 = 0.05 مم.
الصورة التالية توضح الطريقة الصحيحة لقراءة القياس على جهاز القدمة ذات الورنية. نؤكد هنا أنه من الأخطاء الشائعة في أوساط بعض الفنيين الصناعيين قراءة القياس الرئيسي من على حافة الورنية.
هذا خطأ و يجب القراءة على صفر الورنية.
قد يترتب على هذا الخطأ في القراءة خطأ قياس يتعدى 2 مم مع كل قياس.
