شرح القواطع الكهربائية MCB

شرح القواطع الكهربائية MCB شرح القواطع الكهربائية MCB

شرح القواطع الكهربائية MCB، هناك العديد من أنواع القواطع الكهربائية التي يكثر استخدامها في التمديدات الكهربائية

، فمنها ما يستخدم مع الجهود المتوسطة والمعروف بـ “Power Circuit Breakers”،

وهناك نوع آخر يستخدم في شبكة الجهود المنخفضة ويختصر بالأحرف الثلاثة MCB.

فما هي القواطع الكهربائية MCB وكيف تعمل وما فئات القواطع التي تستخدم في التمديدات الكهربائية.

القواطع الكهربائية MCB

القواطع الكهربائية MCB

MCB: اختصاراً لـ “Miniature Circuit Breaker”.

يتوفر هذا النوع من القواطع بعدة أقطاب، مثل: قاطع بقطب واحد (1Pole)، قاطع بقطبين (2Pole)،

قاطع بثلاث أقطاب (3Pole)، قاطع بأربع أقطاب (4Pole).

ويستخدم القاطع الكهربائي MCB مع دوائر 3 فاز (3-phase)، ودوائر 1 فاز (1-phase)،

ومهمته الرئيسية باختصار شديد الحماية من تيار القصر.

ويمكن القول أيضاً بأنه يستخدم لفصل الأعطال ذات التيار المنخفض والمستمر لمدة طويلة.

أقطاب القواطع الكهربائية MCB

تأتي القواطع الكهربائية بسعات تيار مقنن متنوعة تبدأ من 1 أمبير وحتى 125 أمبير، ومن أشهر السعات التي تستخدم في التمديدات الكهربائية هي:

6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A

سعة تيار مقنن لقواطع كهربائية MCB

سميت القواطع الكهربائية MCB المستخدمة في التمديدات المنزلية بقواطع النصف أوتوماتيك لأنها تفصل بشكل تلقائي ولكن

عند توصيلها مرة أخرى يجب رفع ذراع التوصيل لأعلى بشكل يدوي.

فمن الخطأ أن تقول عن القواطع المستخدمة في المنازل بالقواطع الأوتوماتيكية

بل يجب القول القواطع النصف أوتوماتيكي لأنها تفصل بشكل أوتوماتيكي فقط.

ما دور القاطع الكهربائي MCB

يستخدم في حماية دوائر التوزيع النهائية،

أي يكون القاطع متواجد في أقرب مكان بحيث يحمي الحمل الكهربائي من أي عطل محتمل حدوثه كتيار القصر.

وتحدد العلاقة بين تيار العطل (مقاسا بمضاعفاته من التيار المقنن)، وبين زمن الفصل Trip Time (مقاسا بالثواني) من خلال الفئات الثلاثة وهي:

D, C, B طبقا للمواصفات القياسية العالمية IEC Standard مع بعض البيانات الخاصة بها.

فئات القواطع الكهربائية MCB

يوجد لكل قاطع فئة ومنها:

قاطع فئة B: حدود التشغيل للـ Trip المغناطيسي لهذا النوع يتراوح بدايته بين 3 إلى 5 أضعاف التيار المقنن للقاطع،

ما يجعله مناسب لحماية الأحمال المقاومة مثل: السخانات ولمبات التنجستين.

قاطع فئة C: له نفس خصائص النوع B ولكن زمن التأخير لهذا النوع أكبر وتيار الفصل اللحظي أعلى،

حيث يتراوح بدايته بين 5 إلى 10أضعاف التيار المقنن للقاطع، فهو مناسب لحماية الأحمال الحثية، مثل:

المحركات والمكيفات ولمبات الفلورسنت.

قاطع فئة D: تتميز هذه الفئة بزمن فصل لحظي أطول من الفئة C، حيث تتراوح بين 10 إلى 15 أضعاف التيار المقنن للقاطع،

ما يجعلها تتناسب مع الأحمال التي تحتوي على محاثة عالي، مثل المحولات أو ماكينات اللحام الكهربائي.

فئات القواطع الكهربائية MCB

شرح القواطع الكهربائية MCB

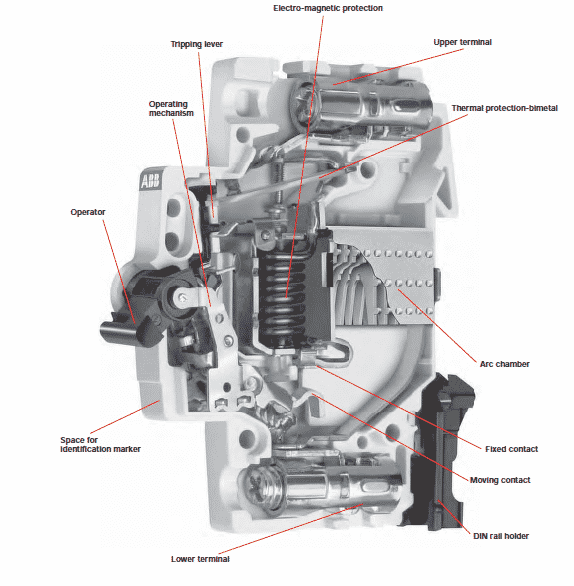

يتكون القاطع الكهربائي نوع MCB من الداخل على الأجزاء التالية:

  • رافعة بلاستيكية: تستخدم من أجل وصل الدائرة بشكل يدوي، وفصلها يدويا أو أوتوماتيكيا عند حدوث دارة قصر أو عند زيادة التحميل بشكل مضاعف.
  • آليه الحركة: تقوم بوصل وفصل نقاط تلامس القاطع الداخلية.
  • نقطة التلامس المعدني: تعمل على وصل وفصل التيار الداخل إلى القاطع.
  • أقطاب أو أطراف التوصيل: يوجد طرفين أحدهما يوصل مع خط الفاز لمصدر الكهرباء، والآخر يوصل مع الحمل.
  • شريط ثنائي المعدن: وظيفته فصل الدارة عن الحمل، وذلك بتمدد أحد الشريطين بشكل أكبر عن الآخر حسب قيمة تيار التحميل الزائد، فكلما زادت تيار التحميل عن تيار القاطع المقنن كلما قلت زمن الفصل بشكل أكبر.
  • ملف كهرومغناطيسي: وظيفته فصل القاطع تلقائيا بمجرد مرور تيار قصر عالي بداخله.
  • مقسم أو مخمد القوس الكهربائي.

مكونات القاطع الكهربائي MCB

بيانات القواطع الكهربائية MCB

عادة يكتب على القواطع الكهربائية بيانات مهمة وهي:

التيار المقنن: ويرمز له بالحرفين In،

وهو أقصى قيمة للتيار يمكن أن يتحمله عند درجة حرارة معينة دون الفصل أو تسخينه.

مثال على ذلك: إذا كان التيار المقنن In لقاطع كهربائي 100 أمبير عند درجة حرارة تساوي 40 درجة مئوية،

فإننا نتوقع بأن القاطع عند درجة حرارة 50 درجة مئوية سوف تقل قيمة التيار المقنن إلى 92 أمبير وهكذا مع باقي القواطع المختلفة.

تيار الفصل اللحظي: ويرمز له بالحرفين Im،

وهو أقل قيمة لتيار القصر الذي يقوم بتفعيل القاطع خلال فترة قصيرة جداً (أجزاء من الثانية)،

وتتراوح قيمة التيار من 3 إلى 10 أضعاف قيمة التيار المقنن.

تيار الفصل التقليدي: ويرمز له بالحرفين Ir أو Irth، ويطلق عليه أيضاً تيار الفصل الحراري،

وهو التيار الناتج عن زيادة التحميل لفترة طويلة نسبياً مما يؤدي إلى تسخين وتمدد الشريط المعدني المزدوج، ما ينتج عنه فصل القاطع.

تيار القصر: يرمز له بالرمز Icu أو Icn، وهو أقصى قيمة للتيار يمكن للقاطع فصله دون ان يتلف.

الجهد المقرر: ويرمز له بالحرفين Ue، هي القيمة التي يعمل عليها القاطع في الحالة الطبيعية.

جهد العزل: يرمز له بالحرفين Ui، هي القيمة التي يمكن للقاطع عزله طالما أقل من قيمة جهد العزل،

ويجب أن يكون مساوياً أو أكبر من الجهد المقرر (جهد القاطع).

توصيل القواطع الكهربائية MCB
