توصيل تايمر مع كونتاكتور لإضاءة شارع، نقدم لكم دائرة قوى وتحكم يدوي وأوتوماتيكي باستخدام قواطع الحماية

وتايمر 24 ساعة وكونتاكتور للتحكم في تشغيل وإيقاف وحدات الإضاءة التي تضيء كافة الطرقات الخارجية والملاعب الرياضية.

في هذا الموضوع سنركز على الهدف من التوصيل وتوضيح مخطط توصيل تايمر مع كونتاكتور لإضاءة شارع.


الهدف من توصيل تايمر مع كونتاكتور لإضاءة شارع

إن الهدف الأساسي من توصيل تايمر مع كونتاكتور لإضاءة شارع هو التحكم في أوقات تشغيل وإيقاف وحدات الإضاءة خلال النهار والليل،

ويمكن التحكم أيضاً في جعل هذه التوصيلة بنظام أوتوماتيكي بالاعتماد على التايمر أو يدوي بالاعتماد على مفتاح التشغيل والفصل.

يمكننا أيضاً التحكم في مدة تشغيل وإطفاء وحدات الإضاءة بشكل تلقائي من خلال معايرة فترات وصل وفصل التايمر على مدار 24 ساعة.

هل يمكن استخدام هذه التوصيلة في مهام أخرى؟

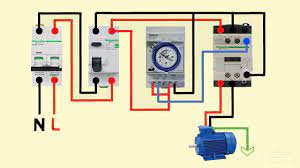

بالطبع يمكنك ذلك، ومثال على الاستخدامات: يمكن الاعتماد على التوصيلة في تشغيل مضخة المياه لفترة محددة حسب المدة المضبوط عليه التايمر.

القطع المستخدمة في عملية التوصيل

  • قاطع كهربائي 3 فاز (يمكن ألغاء القاطع من الدائرة إذا كان الكهرباء 1 فاز).
  • قاطع كهربائي واحد فاز.
  • تايمر أربعة وعشرين ساعة ( Timer 24h).
  • كونتاكتور.
  • وحدات إضاءة كبيرة.
  • مفتاح قلاب (Selectro Switch).
  • تايمر 24 ساعة
  • الكونتاكتور
  • مفتاح Selectro

وظيفة كل جزء من التوصيلة

القاطع الكهربائي:

يستخدم لحماية دائرة التوصيل من أي عطل محتمل.

التايمر:

هو المسؤول الرئيسي عن التحكم الأوتوماتيكي في فترات تشغيل وإيقاف وحدات الإضاءة حسب فترات وصل وفصل التايمر.

الكونتاكتور:

هو المسؤول عن مرور وعدم مرور التيار الكهربائي لتغذية وحدات الإضاءة بناء على حالة التايمر ومفتاح Selectro.

مفتاح Selectro:

يمكن من خلاله تحويل طريقة التشغيل من النظام اليدوي إلى النظام الأوتوماتيكي والعكس.

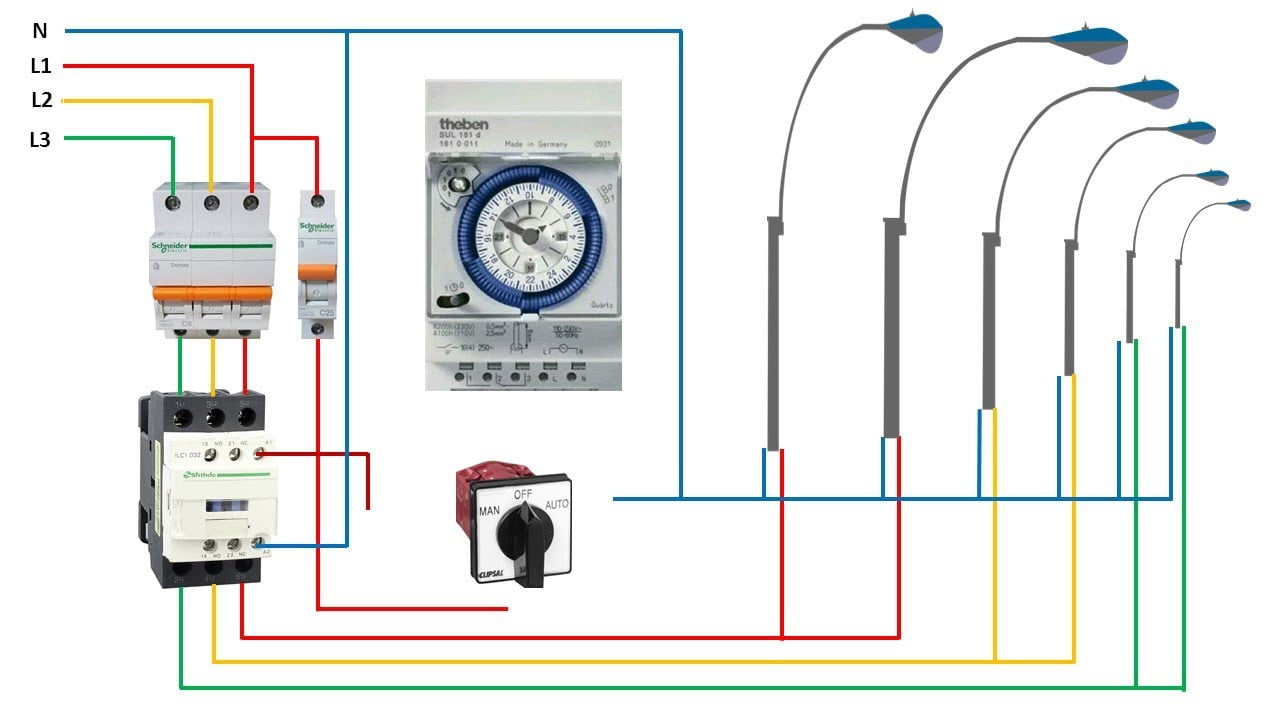

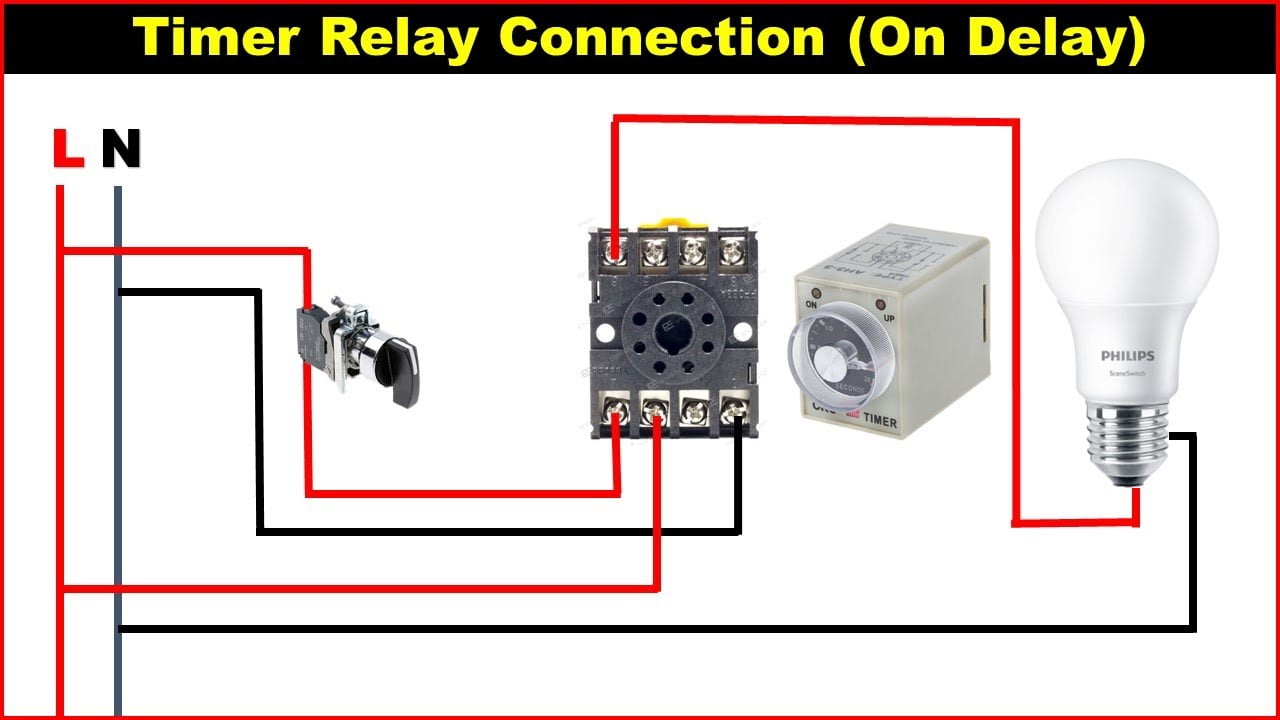

خطوات توصيل تايمر مع كونتاكتور لإضاءة شارع

  1. توصيل أسلاك الكهرباء مع القاطع الكهربائي (3 فاز)، وإذا كان الكهرباء المتوفر (1 فاز) نعتمد فقط على القاطع (1 فاز).
  2. توصيل دائرة القدرة أولاً بتوصيل الأسلاك الخارجة من القاطع الكهربائي إلى نقاط الكونتاكتور الرئيسية (L1,L2,L3)، ثم نوصل نقاط خرج الكونتاكتور (T1,T2,T3) بالتساوي مع وحدات الإضاءة الكبيرة.
  3. توصيل دائرة التحكم بتوصيل خط فاز واحد فقط  من الثلاث فازات مع القاطع الكهربائي (1 فاز) ثم توصل نقطة خرج القاطع على التوالي مع نقطة المفتاح C.
    توصيل نقطة المفتاح M (نقطة التشغيل اليدوي) مباشرة مع نقطة الكونتاكتور A1.
  4. توصيل نقطة المفتاح A (نقطة التشغيل الأوتوماتيكي) مع نقطة L1 للتايمر.
  5. عمل جسر بواسطة سلك نحاسي بين نقطة L1 مع نقطة رقم 2 للتايمر.
  6. توصيل النقطة رقم 1 لنقطة تلامس التايمر مع نقطة الكونتاكتور A1.
  7. أخيراً توصيل خط النول الاسود مع النقاط التالية (N التايمر، نقطة الكونتاكتور A2، توصيل وحدات الإضاءة مع خط النول).
