انواع كشافات الليد

مواصفات كشافات الإنارة

انواع كشافات الليدنوع السقف Ceiling type
مواصفات كشافات الإنارة بأنواعها ومكوناتها المختلفة Lighting Fixtures Specs
1-السقف المعلق أو الساقط Recessed ceilin
– يستخدم السقف الساقط إذا كان هناك فى المشروع تكييف مركزي أو كشكل جمالى وهو عبارة عن بلاطات
(30*60 سم) أو (60*60 سم) أو (30*120 سم) أو (60*120 سم) وتكون البلاطات أسفل السقف الخرسانى عادة بمسافة 80 سم
– يفضل أن يكون مقاس الكشاف مساويا لمقاس البلاطة .
– الإرتفاع هو ارتفاع الدور ناقص ارتفاع السقف الساقط .
مواصفات كشافات الإنارة بأنواعها ومكوناتها المختلفة Lighting Fixtures Specs

انواع كشافات الليد

4in recessed lightingrecessed lighting

13 led ceiling ights 500x500 1

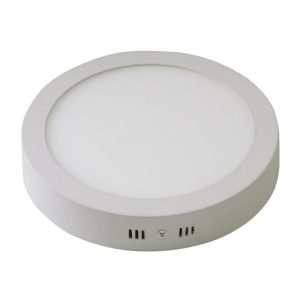

2- السقف المسطح العادى (الخرسانى) ceiling Surface mounted
مواصفات كشافات الإنارة بأنواعها ومكوناتها المختلفة Lighting Fixtures Specs

انواع كشافات الليد

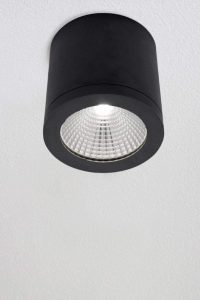

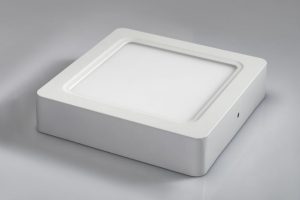

انواع كشافات الليد black dimmable downlight 10w ledsurface square 3

3- السقف المعلق Suspended mounted ceiling
يستخدم السقف المعلق فى المصانع والمساجد والمولات بحيث يكون ارتفاع السقف
6 م – 8 م – 12 م – 14 م ——— وهكذا
مواصفات كشافات الإنارة بأنواعها ومكوناتها المختلفة Lighting Fixtures Specs

انواع كشافات الليد

64752 10707935انواع كشافات الليد led panel 60x60 suspended ceiling 40w square light

انواع كشافات الليد

4- أسقف الجيبسون بورد mounted ceiling
بيكون سقف معلق لكن مصنوع من الجبس وبينزل 80 سم مثل recessed لكنه أضعف لا يتحمل كشافات ثقيلة لذا يفضل فى الاسقف الجبس استخدام اسبوتات ليد (Spots) لأنها أخف من الكشافات الأخرى
مواصفات كشافات الإنارة بأنواعها ومكوناتها المختلفة Lighting Fixtures Specs

gypsum d rgb01 bgypsum recessed led aluminium profile for led strip ceiling light easy installing
=======================================
غطاء الكشاف (الناشر) Diffuser
ال diffuser وجه الكشاف بياخد الإضاءة ويبدأ يوزعها في المكان المراد إنارته
Opal prismatic غطاء الكشاف (الناشر) Diffuser
Diffuser Types
Opal diffuser
– سطح الغطاء بيكون أملس ويستخدم للحماية من المياه والبخار لأن نسبة تراكم المياه والبخار على السطح الأملس تكون قليلة .
– يفضل استخدام الكشافات ذات غطاء من نوع Opal في الحمامات والمطابخ وحمامات السباحة
Opal diffuser
Opal diffuser

21720 large defaultdownloadr

Prismatic diffuser
– سطح الغطاء بيكون خشن ويستخدم للحماية من الاتربة لأن نسبة تراكم الاتربة على السطح الخشن تكون قليلة .
– يفضل استخدام الكشافات ذات غطاء من نوع Prismatic في الجراجات والمخازن وغرف الكهرباء كحماية من الاتربة وعوادم السيارات .
Prismatic diffuser

eterna ip20 warm white 58w twin lpf switchstart fluorescent batten with diffuser 2x lamps included g13 t8 1500mmrobus rc282dp 01 white all polycarbonate round traditional 2d bulkhead with prismatic diffuser ip65 28w gr10q 240v diao 284mm proj 87mmgw80004 241eaf5f ef58 461c b6c8 a18d3eba2736 1024x1024
Prismatic diffuser
جسم الكشاف Housing material
Housing هو جسم الكشاف ويحتوي علي اللمبات بداخله
جسم كشاف الإنارة Housing material of luminaires
جسم كشاف الإنارة Housing material of luminaires
الكشاف من نوع Luminaire
حيث يصنع جسم الكشاف من الصاج المطلي بمادة “electrostatic ” للحماية ضد الصدأ
Sheet Steel with internal and external electrostatic coating
الكشاف من نوع Luminaire

c4755207dc994f14bfdbac2300a5908305404d88c93e4bc68c4ea4a5008c86c74e04f69c708a487a8e78ac2300a5a9f3
الكشاف من نوع Luminaire
الكشاف من نوع Spot

customized cob led lamp any shape double11980 large defaultsumbulbs cob led 5 10 20 30 50 200

حيث يصنع جسم الكشاف من الألومنيوم المسبوك (Die Cast Aluminum)

كشافات سبوت لايت Spot Luminaries
مرآة الكشاف أو العاكس (Reflector or (Mirror
Reflector العاكس (مرآة) بيكون موجود خلف اللمبات ويتكون من عوارض رأسية وأفقيه ويقوم بعكس الإضاءة الساقطة عليه ويوجهها نحو الأرض
الكشاف لا بد أن يحتوي على مرآه و cover حتي يتم توزيع الاضاءة بشكل جيد

azerwing reflektor medium 95 double ended fassungazerwing medium reflector la55 a prima klimareflectors mirror 50x40cm socket e40 for hps or mh 250 1000w e1640034203830
– فى حالة عدم وجود مرآة
يكون الضوء مركز أسفل الكشاف فقط
– فى حالة وجود مرآة
يتم توزيع الضوء بشكل جيد
للكشافات ثلاثة أنواع من المرايا هم :
أنواع المرايا فى كشافات الإنارة
أنواع المرايا ألمستخدمة فى كشافات الإنارة
ويعتبر النوع الثالث C8-VH هو الأفضل والأكثر طلباَ لأنها ستقلل من عدد الكشافات المطلوبة لجودتها العالية فى نشر وتوزيع الإضاءة
درجة الحماية للكشاف (IP (ingress protection

ingress protection chart
وتعنى درجة حماية الكشاف ضد الأتربة dust وضد الرطوبة أوالسوائل
IP xy x : against dust (0:6) y : against moisture (0:8
من اشهر IP المستخدمة للكشافات
IP20 (بدون (cover ويستخدم في الغرف التى بها باب وشباك
IP43 أو IP44 ويستخدم في المناطق المعرضة للأتربة والمياه
IP54 أو IP55 ويستخدم في المطابخ والحمامات
IP66 ويستخدم في إنارة الشوارع والجراجات
IP68 ويستخدم في حمامات السباحة

نوع الملف الخانق للكشاف
Ballast = Gear = Driver
Types of Ballast
Magnetic Ballast

(Magnetic = HV (high voltage
لأن تأين الغاز داخل الكشاف يكون عن طريق الجهد العالى high voltage
(P.f (power factor) = (0.4 – 0.6
ويتميز بالآتى -:
– Less Lifetime
– less Price
ترانس الكشاف Magnetic Ballast
high pressure mercury vapour magnetic ballast

Electronic = HF (high frequency)
لأن تأين الغاز داخل الكشاف يكون عن طريق التردد العالى high frequency
P.f (power factor) = (0.9 – 0.97)
لذلك يفضل هذا النوع على الرغم أنه أغلى بكثير من النوع الأول حيث أن معامل القدرة له عالي مما يتسبب فى توفير أحمال الإنارة بشكل كبير
ويتميز بالآتى -:
high Lifetime –
higher Price –
ترانس الكشاف Electronic Ballast
Electronic Ballast

a representational image electronic ballast lamp61wefr4e4ml ac sl1000fceeaf251efd4393b899a49d00b00424
درجة حرارة اللون للكشاف Color Temperature
وهى تعبر عن طبيعة لون الإضاءة الخارجة من الكشاف هل هى إضاءة Warm(دافئة) أم Cool (باردة) أم Daylight ضوء النهار ويعبر عنها بالكلفن (K) Kelvin حيث يتم تقسيمها إلى :-
color temperature daylight1750da9f983b4aa5d0480d766546b863 cropped
درجة حرارة اللون للكشاف color temperature

kelvin temp

انواع كشافات الليد

معامل تمييز الألوان للكشافColor Rendering index (CRI)
وهو معامل يعبر عن مدى قابلية اللمبة لإظهار الألوان للأجسام بالمقارنة مع ضوء الشمس
بمعنى اخر : يعبر عن مدى قدرة ضوء اللمبة على إظهار ألوان الأشياء على حقيقتها وكلما زاد المعامل كلما زادت رؤية الألوان على حقيقتها ويرمز له بالرمز Ra
حيث للشمس Ra = 100%
وهذه قيم المعامل لأنواع اللمبات المختلفة :
for incandescent & Halogen lamps Ra = 100%
for Flourescent lamps Ra = 85%
for high pressure sodium lamps Ra = 25%
for low pressure sodium lamps Ra = 45%
for Metal Halide lamps Ra = 70% – 90%
for LED lamps Ra = 70% – 90%
(CRI) for Flourescent Lamps

انواع كشافات الليد

Colour rendering index for Fluorescent Lamps
كفاءة اللمبة Efficacy
Lamp Efficacy = output / Input = Light / power
ووحدة قياس كفاءة اللمبة هى (Lm / Watt ) Lumen/watt
for LED Lamps —- Efficacy = 100 Lm/Watt
يعنى كل وات من قدرة اللمبة بيخرج إضاءة قدرها 100 ليومن (100 Lm)
– ملحوظة : يتم تمييز الكشاف بكفائتين … كفاءة للمبة Lamp وكفاءة للكشاف Luminaire حيث تكون
Efficacy of Luminaire › Efficacy of Lamp
نظرا لوجود مفاقيد فى الإضاءة الخارجة من الكشاف فتكون الكفاءة الكلية للكشاف أقل من كفاءة اللمبة نفسها حيث تم فقد جزء من ضوء اللمبة بعد خروجه من الكشاف

التحكم فى شدة الإضاءة Dimming

dimmable led lightsregulator triac 600w dimmer ac 220v factorled
وهى خاصية التحكم فى شدة الإضاءة بتغيير الجهد
وهى خاصية متوفرة فى لمبات الليد LED وغير متوفرة فى مصادر الإضاءة الأخرى عدا لمبات الفتيلة Filament Lamps
– يوجد مصطلح إسمه DALI )Dimming Adressable Light Index)
وتعنى مدى توفر إمكانية الـ Dimming لمصدر الإضاءة وهى خاصة بالـ Supply
===================================

انواع كشافات الليد

ملحوظة :

oprawa rastrowa 2x36 natynkowat8 recessed grille lamp 2x18w 2x36w 3x18w 3x36w 4x18w 4x36w v shape leaf louver fitting 2ft 4ft t8 fluorescent light fixture1 0704707001554007675gp418aal 1 750x750 1
Louver = Mirror
Louver
Louver
(سقف غاطس) CPC = Conealed profile ceiling
