أجهزة فحص الكهرباء (Demo)

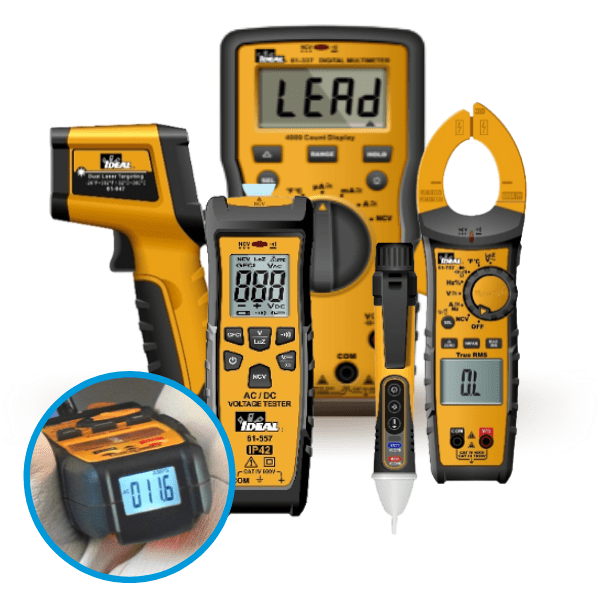

أجهزة فحص الكهرباء

أجهزة فحص الكهرباء أجهزة فحص الكهرباء

أجهزة فحص الكهرباء، تعتبر أجهزة فحص الكهرباء من أهم المعدات التي يجب توافها أثناء القيام بالأعمال الكهربية من قبل الأشخاص والشركات بمجال الكهرباء،

وذلك لتقليل وقت العمل، ولتسهيل أعمال الكهرباء على أرض الواقع

هناك الكثير ممن يتسألون عن أجهزة فحص الكهرباء لتلبيه احتياجاتهم عند القيام بأعمال التمديدات الكهربائية.

سنعرض لكم في هذا المقال أهم أجهزة فحص الكهرباء التي يجب توافرها عند القيام بأي عمل كهربائي.

جهاز متعدد الأغراض DMM

أجهزة فحص الكهرباء

هو من أحد أجهزة فحص الكهرباء المستخدم في التمديدات الكهربائية.

خواصه:

  • يستخدم هذا الجهاز لقياس القيم الكهربية المختلفة مثل الفولتية والتيار والمقاومة والتردد والمواسعة.
  • تتوفر بها خاصية الاطفاء التلقائي.

طريقة فحص الفولت للمبتدئين

 طريقة فحص الفولت للمبتدئين

طريقة فحص الفولت للمبتدئين، عادة تحتاج إلى أداة مخصصة لفحص فولت جهاز ما أو فولت المقبس الكهربائي،

وكذلك ما الخطوات التي يجب اتباعها من أجل فحص قيمة الفولت المطبق على المقاومة أو المكثف أو الملف.

هنا في هذا المقال سنتعرف على طريقة فحص فحص الفولت للمبتدئين، وكيفية التعامل معه، وكذلك التعرف على طريقة قياس الجهد المستمر والجهد المتردد، وهل هناك فرق بينهما أم لا.

ما هو جهاز فحص الفولت للمبتدئين

بداية يجب أن تعرف بوجود جهاز يسمى الفولتميتر (بالإنجليزية: voltmeter)، فهو مخصص لقياس فولت التيار المتردد والمستمر،

وجهاز آخر يسمى الملتميتر (بالإنجليزية: multimeter)، وهو جهاز متعدد الوظائف يمكنه فحص التيار (الأمبير) والجهد (الفولت) والمقاومة (الأوم).

لذلك كلاهما يمكن استخدامهما في فحص الفولت لأي دائرة سواء كانت في مجال الإلكترونيات أو الكهرباء.

جهاز الفولتميتر

كيفية قياس الجهد (الفولت)

بداية وبشكل عام قبل البدء في التعرف على كيفية قياس الجهد (الفولت) يجب التحقق من شيئين وهما:

  • وضع مجسات القياس لجهاز فحص الفولت في المنافذ المخصص، بوضع المجس الأسود في منفذ COM، بينما المجس الأحمر يوضع بمنفذ V. وهذا لن يتغير إلا إذا كنت تريد قياس التيار (الأمبير).
  • البحث عن رمز الجهد (الفولت) ونحتار النطاق المناسب لنا، بمعنى إذا كنت تريد قياس جهد بطارية 12 فولت، عندها عليك وضع مؤشر التدريج على قيمة فولت أعلى من قيمة فولت البطارية وهي 20V.

ملاحظة مهمة: عند قياس الجهد المتردد لا تنسى أن تضبط مؤشر التدريج على قياس الجهد (الفولت) المتردد (AC)، وكذلك وضع المؤشر ضمن نطاق الجهد (الفولت) المستمر عند قياس الجهد المستمر (DC).

وفي جميع الأحوال عليك دائماً اختيار درجة قيمة قياس الفولت بحيث تكون أعلى من قيمة الفولت المراد قياسها.

جهاز الملتميتر

خطوات فحص الجهد المستمر (DC)

بعد أن تعرفنا على كيفية ضبط جهاز فحص الجهد بوضع مجسات القياس ومعايرة مفتاح التدريج، الآن ننتقل إلى كيفية فحص الفولت المستمر (DC) لبطارية بجهد 9 فولت على شكل خطوات مبسطة:

  • ضع طرف المجس الأحمر على الطرف الموجب للبطارية (+)، والمجس الأسود على الطرف السالب للبطارية (-).
  • ستظهر لك قراءة على شاشة جهاز فحص الفولت المستمر (DC).
  • إذا عكست مجسات جهاز القياس ستحصل على نفس القراءة ولكن بالسالب، لذلك استخدم دائماً المجسات بالشكل الصحيح لتحصل على قراءة أدق ولتجنب الأخطاء.

نفس الخطوات اعلاه يمكنك قياس جهد التيار المستمر لأي دائرة، ولا تنسى أن الجهد يتم قياسه على التوازي.

طريقة قياس الجهد المستمر

خطوات فحص الجهد المتردد (AC)

  • اضبط مفتاح التدريج على مقياس الجهد المتردد لقياس الفولت، وهنا نريد قياس جهد شبكة الكهرباء، فإذا كان جهد الشبكة 220 فولت، عليك وضع المؤشر على 600 فولت كما هو موضح في الصورة، وإذا كان جهاز الفحص من النوع الأوتوماتيكي ضع المؤشر على رمز الجهد المتردد فقط.
  • ضع المجس الأحمر في أي طرف من طرفي خرج مقبس الكهرباء (الفاز أو النيوترال)، بينما الطرف الأسود في الطرف الآخر للمقبس، ولا يوجد قطبية هنا لأننا نتعامل مع تيار متردد.

جهاز قياس التيار الكهربائي Clamp Meter

هو من أكثر أجهزة فحص الكهرباء استعمالاً لأنه مخصص لقياس قيمة التيار دون فصل السلك.

خواصه:

  • يستخدم لقياس قيم التيارات الكهربائية خصوصاً التيارات الكبيرة.
  • يوجد بعض الأجهزة تعمل على قياس التيار المتردد والمستمر معاً.
  • يستخدم في كافة الأعمال الكهربائية.
  • يستخدم أيضاً لقياس الجهد المتردد والمستمر.

أجهزة قياس التيار الكهربائي

جهاز انجكو (Ingco) لفحص التيار والجهد المتردد

خواصه:

  • يعمل على فحص خط الكهرباء من الخارج دون الحاجة لملامسته الاسلاك النحاسية.
  • لديه تنبيه صوتي مع إضاءة عند وجود تيار مار في السلك.
  • يحتوي على ضوء فلاش لإضاءته عند الأماكن المظلمة.
  • نطاق قياس الجهد المتردد AC من 12V وحتى 1000V.
  • يوجد مؤشر لمعرفة وضع بطارية الجهاز.
  • لديه نظام التشغيل والإطفاء التلقائي عند وضع غطاء الرأس وإزالته.

طريقة فحص مكثف المروحة

 طريقة فحص مكثف المروحة

طريقة فحص مكثف المروحة،

في هذا الموضوع سنقدم لكم شرح مبسط لطريقة فحص مكثف المروحة خطوة بخطوة لتسهيل عملية الاختبار لكل مبتدئ وهاوي بتصليح المراوح الكهربائية،

تابعوا معنا من البداية لفهم آليه وخطوات فحص مكثف المروحة.

محتويات

معلومات مبدئية عن مكثف المروحة

يحتوي مكثف المروحة على طرفين يتم توصيلهما على التوازي مع طرفي ملف التشغيل وملف التقويم بتجاهل القطبية لأن مكثف المروحة عديم القطبية أي لا يوجد به قطبية موجبة وسالبة،

كما يتوفر في مكثف المروحة في السوق بسعات مختلفة.

ملاحظة هامة: عند رغبتك بتبديل مكثف المروحة التالف بمكثف جديد يفضل أن يكون بنفس سعة المكثف القديم،

ويكتب سعة المكثف على السطح الجانبي بالميكرو فاراد.

قد يهمك أيضاً: الفرق بين مكثف التقويم ومكثف التشغيل

قراءة أهم بيانات مكثف المروحة

هناك عدة قيم مكتوبة نلاحظها عند شراء مكثف المروحة كالتالي:

سعة مكثف المروحة: هي قيمة مهمة عند شراء مكثف مروحة كبديل عن القديم،

بالتالي يجب أن تكون قيمة سعة المكثف الجديد نفس سعة المكثف القديم،

وأي زيادة في سعة المكثف ممكن أن تسبب في زيادة التيار، والنقصان تسبب في تباطؤ سرعة دوران المروحة ،

وتقاس سعة مكثف المروحة بالميكرو فاراد.

نسبة الخطأ:

يوجد لمكثف المروحة نسبة خطأ بالزيادة أو النقص 5%.

فولتية المكثف: يجب أن تكون فولتية المكثف مناسب لتحمل فولتية المروحة عند العمل.

أهم بيانات مكثف المروحة

طريقة فحص مكثف المروحة بالشحن والتفريغ

في البداية سنتعرف على الفحص المبدئي لمكثف المروحة، ونعني بالفحص المبدئي شحن المكثف لمدة ثانية واحدة وتفريغه بوصل طرفيه بمعدن أو سلك نحاسي، ويتم الفحص المبدئي كالتالي:

  • شحن مكثف المروحة لمدة ثانية واحدة فقط، وذلك بتوصيل طرفي المكثف على التوازي مع مصدر الكهرباء المنزلي (الفاز والنول).
  • تفريغ المكثف بوصل طرفي المكثف معاً مع الحرص الشديد لتجنب الشرارة الناتجة من المكثف، فإن حدثت شرارة فهذا يعني أن المكثف سليم بشكل مبدئي وليس نهائي.

طريفة فحص المكثف بالشحن والتفريغ

هذه الطريقة كانت معتمدة قديماً قبل أن نتعامل مع أجهزة الفحص مثل جهاز الملتميتر، ويعتبر هذا الفحص مبدئي.

طريقة فحص مكثف المروحة باستخدام الملتميتر

بعد الإنتهاء من الفحص المبدئي نذهب إلى الفحص الأدق والمفضل الآن نذهب إلى طريقة فحص مكثف المروحة باستخدام جهاز الملتميتر أيضاً باتباع الخطوات التالية:

  • وضع طرفي مجس القياس (الأحمر والاسود) بالمنافذ المخصص لهما.
  • وضع مفتاح المؤشر على وحدة الميكرو فاراد، وإذا كان الجهاز بنظام القيم التدريجية للمكثف نضع المؤشر على قيمة 20 ميكرو فاراد.
  • تشغيل الجهاز إذا كان لديه زر تشغيل.
  • وضع مجسي الجهاز (الأحمر والاسود) على التوازي مع طرفي المكثف.
  • إذا ظهرت القراءة نفس القيمة المكتوبة على المكثف أو بفارق بسيط جداً فهذا يدل على أنه سليم.
  • إذا ظهرت القراءة بقيمة متدنية أو أعلى من قيمة المكثف بفارق كبير، فهذا يدل على أنه تالف ويجب تغييره بمكثف جديد نفس قيمة المكثف القديمة.

أجهزة فحص الكهرباء

جهاز فحص مقبس الكهرباء

خواصه:

  • يعمل على فحص مقابس الكهرباء للتأكد من سلامة توصيلها.
  • يتم توصيله مع مقبس الكهرباء مباشرة مثل مقبس أجهزة الكهرباء.
  • يحتوي على ثلاث ليدات تتغير إضاءته حسب وضع توصيل البريز.
  • سهل الاستخدام، ولا تحتاج لخبرة عالية.

جهاز فحص مقبس الكهرباء

جهاز قياس العزل Insulation Tester

يستعمل هذا الجهاز لقياس مقاومة عزل الأسلاك للتأكد من عدم وجود تسرب للتيار الكهربائي من خلال تلك العوازل.

جهاز قياس العزل

أجهزة فحص الكهرباء

جهاز قياس التأريض Loop Tester

يستخدم الجهاز لقياس مقاومة الأرضي في الشركات والمصانع والمؤسسات وكذلك المنازل،

وذلك للتأكد من أن مقاومة الأرضي ضمن الحدود المسموح بها حسب طبيعة العمل أو المكان.

جهاز قياس التأريض

أجهزة فحص الكهرباء

جهاز مقاومة التربة Earth Resistance Tester

يستخدم لقياس مقاومة التربة في الأماكن التي يراد فيها التأكد من أن مقاومة الأرض يمكن الاعتماد عليها لوضع قضبان التأريض بها.

جهاز مقاومة التربة

جهاز محلل الأمواج Power Harmonic Analyzer

يستخدم لقياس الطاقة الكهربائية المختلفة مثل الطاقة الظاهرة والطاقة الفعالة والغير فعالة، وكذلك لقياس معامل القدرة،

كما يستخدم لقياس الأمواج الرئيسية الموجودة في مصدر التغذية وتحليلها ومعرفة قوة كل موجة غير مرغوب فيها.

أجهزة فحص الكهرباء

جهاز فحص تتابع الفازاتPhase Rotation Indicator

يستخدم هذا الجهاز للتمييز بين الثلاث خطوط للفازات وكذلك لتحديد اتجاه الدوران.

استخدامات اجهزه فحص كهرباء المنازل

أجهزة فحص الكهرباء

بعض الأحيان يحدث اتصال مباشر أو فصل في الأسلاك الكهربائية، مما تسبب في الارتباك بالنسبة لبعض وعدم وجود فهم لبعض وللمبادئ الأساسية للكهرباء والتعامل معها بشكل صحيح وفحص تمديدات الكهرباء،

أود أن أوضح جميع الأسباب التي تؤدي إلى هذه المشاكل وتسليط الضوء على أهم النقاط التي تسبب فصل الدائرة من شبكة الكهرباء وفحص وجود تسرب كهربائي (جهاز كشف تسرب الكهرباء) على النحو التالي: –

1 – فصل أحد الأسلاك الكهربائية عن الوصلة:

والذي غالبا ما يكون في براغي المفاتيح أو المواد الكاشطة أو القواطع الكهربائية التي تزود هذا المصدر،

لأنها ليست مختومة بالكهرباء أو يمكن ان يقال أنها خافتة مع مرور الوقت بسبب انكماش والتوسع في التيار وهذا غالبا ما يحدث في واحدة من نقاط تقاطع في مفاتيح كهربائية،

وأجهزة (فحص تهريب الكهرباء فى المنزل) وأجهزة الحماية مثل القواطع أو المصابيح.

لذلك، أوصي صيانة دورية من الأجهزة الكهربائية، لوحات الدوائر وداما دائمة على قواطع الدوائر.

2 – الاسترخاء في المفاصل:

والذي يحدث عند استرخاء واحدة من نقاط الاتصال في حزم من الأسلاك أو في مربعات تبديل السلطة يعني سلك يهرب من المسمار الرئيسي،

وبالتالي يحصل فصل نحو خط امدادات الطاقة من المصباح الكهربائي أو تهمة ذات الصلة به

3 – ذوبان جزء من السلك:

المتصل من جهاز التبديل أو القطع إلى الحمل الذي يرتبط به ويحد عند عدم وجود وسيلة لحماية هذه الدائرة ويحدث أيضا في حالة استخدام أسلاك ذات سمك (أقطار)) لا يمكن أن تصمد أمام مرور التيار العالي من خلال إطعام الحمل الذي يرتبط بها) زيادة سحب أمبير على السلك)، وتعريض الأسلاك لدرجة حرارة عالية جدا عالية،

وبالتالي ذوبان داخل الأنابيب (الأنابيب) أو داخل المربعات أو إذا كان مرئيا.

4 – قطع الأسلاك:

وهذا يحدث في الأجهزة الكهربائية التي هي الحركات الدائمة مثل الغسيل أو التوصيلات الكهربائية وغيرها من الأجهزة مع الأسلاك المتعلقة التحرك معها باستمرار.

الأضرار التي لحقت نقاط الاتصال:

  1. في مآزر والأجهزة الكهربائية (مثل لوحات الدوائر الكهربائية ربط)

6 – مقطعة إلى جهاز وقائي:

(القاطع) متصلا دورة مع دورة أو الحمل وهذا هو أساسا نتيجة لزيادة الحمل على هذا القطع،

الأمر الذي يؤدي إلى الفصل بين مدارت وتخطيط شبكة كهرباء المبني.

(فحص كهرباء المنزل )

للكشف عن أجزاء أو فصل الدوائر الكهربائية، وتنقسم إلى عدة أجزاء، ويتم الكشف عن كل جزء على حدة هذه الأجزاء هي الأسلاك،

والتبديل، وجهاز الحماية، وقاعدة من المصباح، والموانئ ونقاط الاتصال.

هناك طريقتان بسيطتان للكشف عن( التماس الكهرباء المنزل ):

1 – الكشف عن طريق جهاز قياس المقاومة ويسمى (أومتر) أومتر في هذه العملية، فمن الضروري أولا لفصل الدائرة (الحمل) من مصدر التيار الحالي لفصل الجهاز من الكهرباء،

ثم يبدأ الكشف الذي يتم توصيل نهاية هذا الجهاز إلى جزء من الغرفة للكشف عن وجود أجزاء أو الفصل داخل.

يشير المؤشر على الجهاز إلى قيمة مقاومة صفر. ليس هناك كسر بين نهايات هذا الجزء.

2 – الكشف عن طريق استخدام مفك البراغي حيث يتصل الخط الساخن إلى نهاية واحدة من السلك أو الطحن القاطع أو الجزء الذي سيتم اختباره ونحن نلمس غطاء اختبار مفك البراغي مع الطرف الآخر من سلك أو قطع إذا كان ضوء مفك البراغي هو دليل على أنه لا يوجد قطع في السلك أو قطع، ولكن إذا لم يكن الضوء،

فإنه يشير إلى وجود أجزاء في السلك أو قطعة إلى دراسة( شركة فحص الكهرباء).

الآن، من أجل فهم وتصحيح بعض الأخطاء اللفظية في أسماء هذه الحالة، وأود أن أوضح ما يلي فنى كهربائى أو قاطع الدائرة والذي يعمل علي (حل ارتفاع فاتورة الكهرباء)

الدائرة القصيرة تعني اتصال الخط الساخن (ففا) مع خط محايد مباشرة في الدائرة الكهربائية أو الجهاز، وبالتالي تشكيل دائرة تسمى قصيرة (قصيرة) وقصيرة أو

دائرة كهربائية في الدائرة يعني أن اثنين من الأسلاك لمس أو لمس سلك مع أنبوب معدني أو الأنابيب. في هذه الحالة، قد تحدث دائرة كهربائية قصيرة أو تسبب دائرة غير صحيحة.

والبحث عن عدة أشكال وأماكن، بما في ذلك ما يلي:

  1. اتصال سيئة حيث ان الاسلاك تكون قد تم استنفاذ قوتها من خلال مرور فولت كهرباء عالي لفترة طويلة مما يؤدي الي التأثير المباشر بحدوث (التماس الكهرباء فى المنزل)

2 – الأضرار التي لحقت بالعزل السلكي وهذا يحدث في كثير من الأحيان عند سحب الأسلاك داخل الأنابيب بشكل غير صحيح للتوسعات مثل سلك الاحتكاك في زوايا الأنبوب،

مما يؤدي إلى جرح الهالة الكهربائية.

أجهزة فحص الكهرباء
