فحص المكثفات باستخدام الأوميتر 1
فحص المكثفات باستخدام الأوميتر
فحص المكثفات باستخدام الأوميتر التماثلي،
عادة نلتجأ إلى فحص المكثفات الموجودة في اللوحات الإلكترونية بكافة أنواعها كالشواحن والرسيفرات والشاشات وغيرها من الأجهزة المختلفة.
لذلك قبل البدء في صيانة أي عنصر إلكتروني ضمن الدائرة لا بد من التعرف على ماهية الجهاز وقيمة المكثف المصمم عليه وأيضاً مراعاة جهد المكثف التالف عند تغييره بمكثف جديد.
اما الجهاز المستخدم في فحص المكثف
في العادة نستخدم جهاز يسمى بالملتميتر الحديث (جهاز متعدد الوظائف) أي يمكنه فحص قيمة المكثف بوحدة الفاراد والميكرو والنانو،
وتوجد طريقة فحص للمكثف من خلال بناء دائرة بحيث يتم شحنه وفحص جهده وتوصيله مع مقاومة لملاحظة عملية تفريغ المكثف.
يوجد أيضاً جهاز الأفوميتر أو الأوميتر التماثلي الذي كان يستخدم في القديم وما زال بعض فنين الصيانة يستخدموا حتى يومنا هذا.
حيث كان يعتبر هذا الجهاز هو الأساس في أعمال الصيانة قبل ظهور أجهزة الديجيتال والأجهزة الأوتوماتيكية الحديثة.
لذلك لا بد من التعرف على كيفية فحص المكثفات بواسطة هذا الجهاز لكي تكون ملماً بطريقة استخدامه بسهولة.
كشف المكثف التالف بالنظر
هناك بعض الحالات التي يجب أن تغير المكثف فوراً بدون استخدام جهاز الأوميتر التماثلي بمجرد ملاحظة الآتي:
- إذا كان المكثف منتفخ وقد يثقب سطحه، عندها يجب فوراً دون عمل أي فحص على المكثف تغييره بمكثف جديد بنفس القيم.
- إذا كان المكثف مفتوح: أي تسرب ما بداخله إلى الخارج وعادة تكون مادة سائلة أو اسفنجية لونه يميل إلى الأصفر الداكن، عند يجب تغييره بمكثف جديد على الفور.
- إذا كان المكثف محترق: أي يحترق بسبب تعرضه إلى تيار عالي ما أدى إلى تلفه، وتظهر أثر الاحتراق على سطحه أو جوانبه، ويجب استبداله فوراً.
فحص المكثفات باستخدام الأوميتر التماثلي

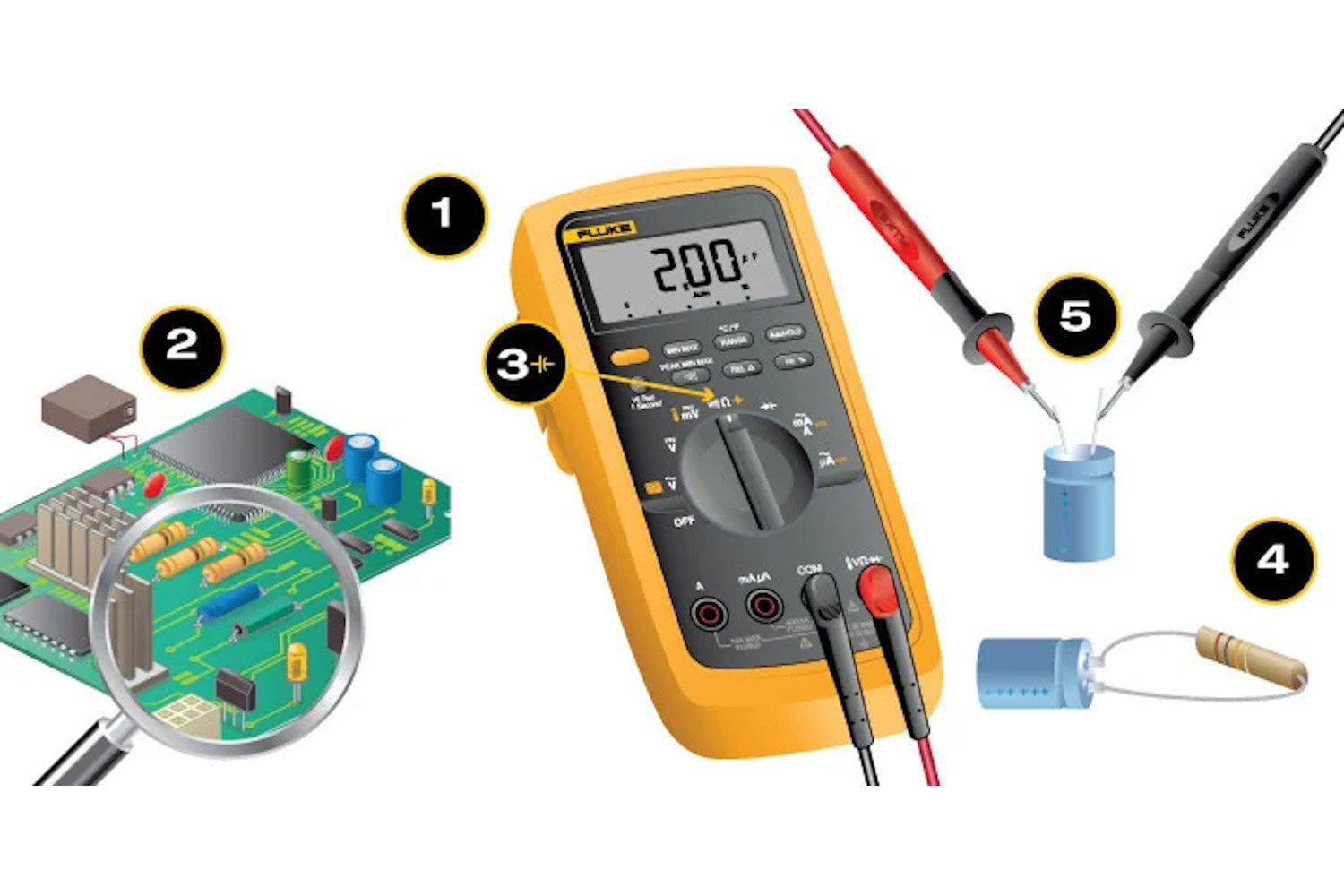

يمكن فحص المكثفات التي تفوق قيمتها 1 ميكرو فاراد بواسطة الأوميتر التماثلي (ذو المؤشر) باتباع الخطوات التالية:
- ضبط جهاز الأومتير التماثلي على مدى مقاومة كبير وليكن 10000 أوم.
- تفريغ المكثف بوصل طرفيه معاً.
- وصل طرفي المكثف على التوازي مع مجسي قياس الأوميتر مع عدم مراعاة القطبية.
- يكون المكثف سليم: إذا تحرك المؤشر إلى الأمام نحو الصفر معطياً مقاومة صغيرة ثم يعود ببطء إلى الخلف ليعطي مقاومة كبيرة (ما لا نهاية).
- يكون المكثف في حالة دائرة مفتوحة إذا لم يتحرك المؤشر إلى الأمام.
- يكون المكثف في حال قصر (شورت) إذا لم يتراجع المؤشر إلى الخلف وببطء.
يمكن فحص المكثفات صغيرة القيمة التي تقل عن 0.5 ميكرو فاراد بواسطة الأوميتر التماثلي،
ولأن قيمتها صغيرة لا يمكن ملاحظة حركة المؤشر، وبالتالي فإنها تعطي مقاومة أومية كبيرة جداً،
ولكن عكس ذلك أي المقاومة الأومية للمكثف الصغير قريبة من الصفر فإن هذا يدل على أنه تالف ويعاني من حالة قصر.
ملاحظة مهمة:
يفضل استخدام جهاز كاشف المكثفات لأنه يساعد على اختبار أداء المكثف، بالإضافة إلى قياس قيمة المكثف والعديد من المزايا الأخرى المتوفرة به.
