انواع روزيتات الكهرباء

شرح روزيتا كهرباء

يتم تصنيف روزيتا كهرباء على أساس الخصائص وخيارات الإنهاء.

دعنا نستكشف بعض الأنواع التي نواجهها في الصناعة اليوم.

في هذه المقالة ، سنقدم لك روزيتات الكهرباء الذي يعد مكونًا مهمًا في أي بيئة صناعية.

روزيتات الكهرباء عبارة عن مكونات ذات إطار معزول الغرض الوحيد منها هو تأمين سلكين أو أكثر معًا.

لماذا نستخدم روزيتا كهرباء؟

نحن سوف…. قد تسأل ، إذا كنت تريد توصيل الأسلاك ، فلماذا لا تقوم فقط بلحامها معًا؟

أو لفهم معًا ولفهم بشريط كهربائي؟

يعد استخدام روزيتا كهرباء حلاً أفضل بكثير لتوصيل الأسلاك. توفر روزيتا كهرباء مزيدًا من المرونة.

على سبيل المثال ، عند استخدام روزيتا الكهرباء ،

تكون تعديلات الأسلاك سهلة لأن الأسلاك يمكن إزالتها أو إضافتها بسرعة.

الأسلاك روزيتا كهرباء بلوك أنيق ومنظم مما يسمح بالتعرف السريع مما يجعل التعديل واستكشاف الأخطاء وإصلاحها أسهل.

سنوضح لك المزيد من الأسباب الوجيهة لاستخدام روزيته الكهرباء لاحقًا في هذه المقالة.

يتم تصنيف روزيتات الكهرباء بناءً على خصائص مثل الهيكل ونوع الجهاز وخيارات الإنهاء.

دعنا نستكشف بعض تصنيفات وخصائص روزيتا الكهرباء التي نواجهها عادة في الصناعة اليوم.

هناك مجموعة متنوعة من الطرق المستخدمة لتوصيل الأسلاك داخل الروزيتا الكهربائيه.

دعونا نلقي نظرة على بعض من أكثر شعبية.

1) المسمار في كتلة المحطة

ربما تكون الطريقة الأكثر شيوعًا للاتصال هي كتلة طرف المسمار.

روزيتات الكهرباء الملولبة هي تلك التي تستخدم البراغي كطريقة لعقد الأسلاك.

احرص! قد يؤدي الإفراط في شد البراغي إلى إتلاف الأسلاك وينتج عنه توصيلات رديئة أو من المحتمل أن تكون خطرة

2) روزيتات كهرباء الحاجز / موصلات أوروبا

تشبه كتلة الحاجز روزيتات الكهرباء إلى حد كبير كتلة طرف المسمار اللولبية لأنها تستخدم مسامير لربط الأسلاك.

اعتمادًا على التطبيق والبيئة ، قد يكون لشريط الحاجز الطرفي غطاء صغير لحماية الأسلاك

مثل كتلة طرف المسمار ، من المهم تجريد السلك إلى الطول الصحيح وإلا فقد لا يلامس المشبك اللولبي السلك نفسه.

3) كتلة طرف القفص الزنبركي / اتصال محمل بنابض

هناك طريقة أخرى شائعة للاتصال السلكي وهي الروزيتا كهرباء المحملة بنابض.

يتم إجراء الاتصال بمجرد إدخال الأسلاك.

تتطلب معظم هذه الروزيتات الكهربائيه توصيل السلك بطويق قبل إدخاله.

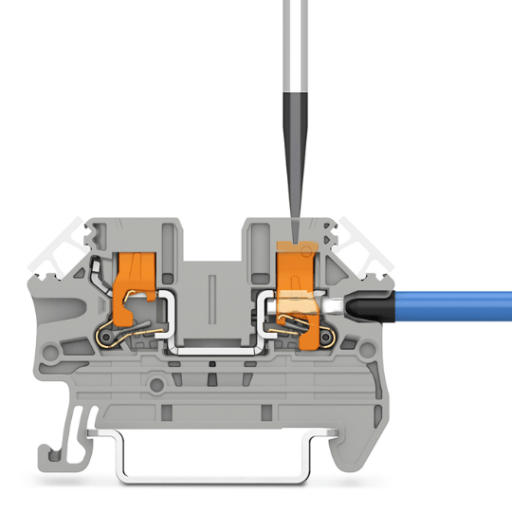

يتم توصيل الطويق أو السلك وتحريره عن طريق إدخال جهاز تحرير نابض.

يمتلك بعض البائعين جهازًا فريدًا لفك الزنبرك بينما يحتاج البعض الآخر إلى مفك براغي صغير.

4) روزيتات كهرباء دفع للداخل / دفع مناسب

أصبحت كتلة طرف التوصيل Push-fit أو Push-in شائعة للغاية. يشبه إلى حد كبير الروزيتا كهرباء المحملة بزنبرك ،

غالبًا ما يتطلب “التثبيت بالدفع” أن يتم تغطية السلك بحلقة.

يقوم العديد من البائعين بعمل روزيتات الكهرباء دفع تناسب.

يتم إجراء الاتصال بمجرد إدخال الأسلاك.

الفارق الكبير بين الروزيتا كهرباء المحملة بنابض والضغط الملائم هو طريقة تحرير السلك.

تحتوي روزيتا كهرباء للضغط على جهاز التحرير المثبت بجوار نقطة إدخال السلك مباشرةً.

روزيتا كهرباء أخرى تم استخدامها لأول مرة في صناعة الاتصالات هي موصل إزاحة العزل أو IDC.

لا يلزم إزالة عازل السلك قبل إدخاله. ستقطع ريشتان حادتان داخل الروزيتا كهرباء خلال العزل وتتلامس مع السلك.

عند تقديمه لأول مرة ، كان هذا النوع من روزيتا كهرباء

أكثر ملاءمة للأسلاك الصلبة من السلاسل المجدولة على الرغم من وجود بائعين يصنعون IDC لكليهما.

6) روزيتات كهرباء قابلة للتوصيل

كما يوحي الاسم ، تحتوي الروزيتا كهرباء القابلة للتوصيل على مأخذ توصيل للسماح بالاتصال بالمقبس.

يتم إدخال السلك وتثبيته بمسمار.

يتم التوصيل بالسلك عبر تكوين قابس ومقبس.

يتم استخدام هذه الروزيتا كهرباء في المواقف التي تتطلب قطع اتصال سريع.

7) علامة التبويب روزيتات كهرباء

في روزيتا كهرباء لموصل الجدولة ، يتم دفع سلك متصل بموصل إلى علامة تبويب.

يمكن أن يكون السلك متصلًا أو ملحومًا حسب نوع الموصل.

تتوفر أيضًا روزيتا كهرباء لموصل الجدولة حيث يكون جانب واحد من الروزيتا كهرباء عبارة عن

اتصال علامة تبويب والجانب الآخر من الروزيتات الكهربائيه عبارة عن اتصال مشبك برغي

أنواع روزيتات الكهرباء

حسنًا … الآن بعد أن حققنا في بعض طرق الاتصال الأكثر شيوعًا ، دعنا نلقي نظرة على بعض أنواع الروزيتات الكهربائيه المختلفة.

1) الروزيتا الأرضية

للوهلة الأولى ، تبدو الروزيتا كهرباء الأرضية وكأنها روزيتا كهرباء نموذجية مثبتة في المسمار.

بدلاً من توصيل الأسلاك ، تقوم الروزيتا الكهربائيه الأرضية بتوصيل السلك الوارد بالأرض.

يتم إنهاء السلك بواسطة اللوحة أو سكة DIN أو في أي مكان يتم تركيب الكتلة فيه … سنتحدث أكثر عن قضبان DIN لاحقًا.

2)روزيتا بفييوز حمايه

تحتوي روزيتات كهرباء للتوصيل المنصهر على فتيل يتم إدخاله في سلسلة بين السلك

الداخل والمخرج السلكي مما يلغي الحاجة إلى الحماية الخارجية للتيار الزائد.

للمساعدة في استكشاف الأخطاء وإصلاحها

، قام العديد من البائعين بتضمين دائرة Fuse Failure LED مدمجة لتوفير مؤشر مرئي لحالة الصمامات.

3) الروزيتا الحرارية

تم تصميم كتلة المزدوجة الحرارية لقبول توصيلات الرصاص المزدوجة الحرارية.

لا يمكن توصيل المزدوجات الحرارية بروزيتا كهرباء النموذجية.

بمجرد أن يتلامس السلك الحراري مع المادة الموصلة داخل الروزيتات الكهربائيه

، يحدث تقاطع غير مرغوب فيه.

أي معادن غير متشابهة مرتبطة معًا ستنشئ تقاطعًا جديدًا ،

وبالتالي جهدًا غير مرغوب فيه.

لتجنب إنشاء تقاطع جديد ،

تقوم بعض موصلات المزدوجة الحرارية بتثبيت خيوط المزدوجة الحرارية معًا على جانبي الكتلة.

طور بعض البائعين كتل حرارية مع شريط توصيل معدني داخلي مصنوع من نفس المعدن مثل سلك المزدوج الحراري نفسه

روزيتا متعددة المستويات

في كثير من الأحيان ، تكون المساحة داخل الخزانة أو اللوحة الكهربائية محدودة.

لتوفير مساحة ، يمكن توصيل الروزيتا الفردية بمجموعات أو مجموعات وتشكيلات بشكل عام في تكوينات متعددة المستويات.

يحتوي كل تكوين على عدد مختلف من الطبقات أو المستويات.

على سبيل المثال ، روزيتات كهرباء ثلاثية المستوى لها ثلاث طبقات.

مثال تخطيطي للروزيتا

في هذا المثال التخطيطي ، تحتوي روزيتا كهرباء على 3 مستويات.

نحن نعرض فقط 4 من روزيتا كهرباء العديدة التي تنشئ ما يسمى TB4101.

تم تعيين المستويات على أنها B للأسفل أو الطبقة 1 ، و M للوسط أو الطبقة 2 ، و T للأعلى أو الطبقة 3.

تفسير هذا التخطيطي ليس بهذه الصعوبة بمجرد أن تعرف أن روزيتا كهرباء متعددة المستويات.

يعني الملصق TB4101-2M أن السلك متصل بـ TB4101 ، الروزيتات الكهربائيه 2 ، الطبقة 2.

تركيب روزيتات الكهرباء

يتم تركيب روزيتات الكهرباء بعدة طرق ، ولكن الأكثر شيوعًا هو ربطها بسكة DIN.

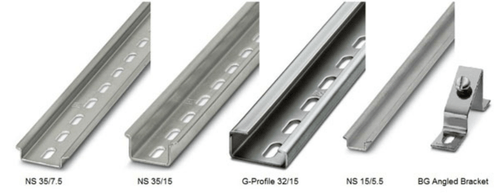

سكة DIN هي سكة معدنية ذات حجم قياسي تستخدم عالمياً لتركيب الأجهزة والمكونات داخل اللوحات الكهربائية ورفوف المعدات.

ملخص

– الروزيتا كهرباء هي مكون بإطار معزول الغرض الوحيد منه هو تأمين سلكين أو أكثر معًا.

– يتم تصنيف روزيتات الكهرباء بناءً على خصائص مثل الهيكل ونوع الجهاز وخيارات الإنهاء.

– تشمل طرق توصيل كتلة المحطة روزيتات الكهرباء

المسمار في

موصلات الحاجز / أوروبا

النابض القفص / اتصال الربيع تحميل

دفع في / دفع صالح

إزاحة العزل / اتصال سريع

قابل للتوصيل

فاتورة غير مدفوعة

– تشمل أنواع روزيتات الكهرباء

أرضي

تنصهر

الحرارية

– الطريقة الأكثر شيوعًا لتركيب كتلة المحطة روزيتا كهرباء هي التثبيت بسكة DIN.
