معلومات حول المقابس والمآخذ

معلومات حول المقابس والمآخذمعلومات حول المقابس والمآخذ

المقابس والمآخذ تساعد في تلبية الحاجة الكهربائية.

بالنسبة للجهاز المراد توصيله بمصدر التيار المتردد (AC) ، هناك خياران:

الأسلاك الصلبة أو مجموعة كبل الطاقة أو مجموعة الأسلاك.

تتطلب الأسلاك الصلبة ، التي تُجري اتصالاً مباشرًا بالدائرة الكهربائية ، كهربائيًا مؤهلًا لتوصيل / فصل الجهاز.

توفر مجموعة كبل الطاقة أو مجموعة الأسلاك للمستخدم طريقة لتشغيل الجهاز بشكل صحيح وآمن

عن طريق توصيل / فصل القابس بسهولة إلى / من مأخذ توصيل التيار الكهربائي المناسب.

عندما تم إدخال الكهرباء لأول مرة في أواخر القرن التاسع عشر ، كانت تستخدم في الغالب لأغراض الإضاءة.

بدأ اختراع الأجهزة المنزلية في أوائل القرن العشرين ، وكان لابد من إنشاء طرق جديدة للاتصال بمصدر الطاقة.

أدى ذلك إلى قيام البلدان الفردية بتطوير أسلوبها الخاص في المقابس والمآخذ.

كانت هناك جهود مبكرة تعود إلى ما قبل الحرب العالمية الثانية لمحاولة بدء نمط قابس واحد عالميًا

، لكن الفكرة لم تنتشر أبدًا.

لقد جاءت المناقشة في الخمسينيات من القرن الماضي بشأن توحيد قابس واحد في جميع أنحاء العالم متأخرة جدًا

، حيث أن العديد من البلدان لديها بالفعل توصيلات كهربائية خاصة بها في المنازل والشركات ولم تكن على استعداد للتغيير إلى تصميم جديد للمكونات.

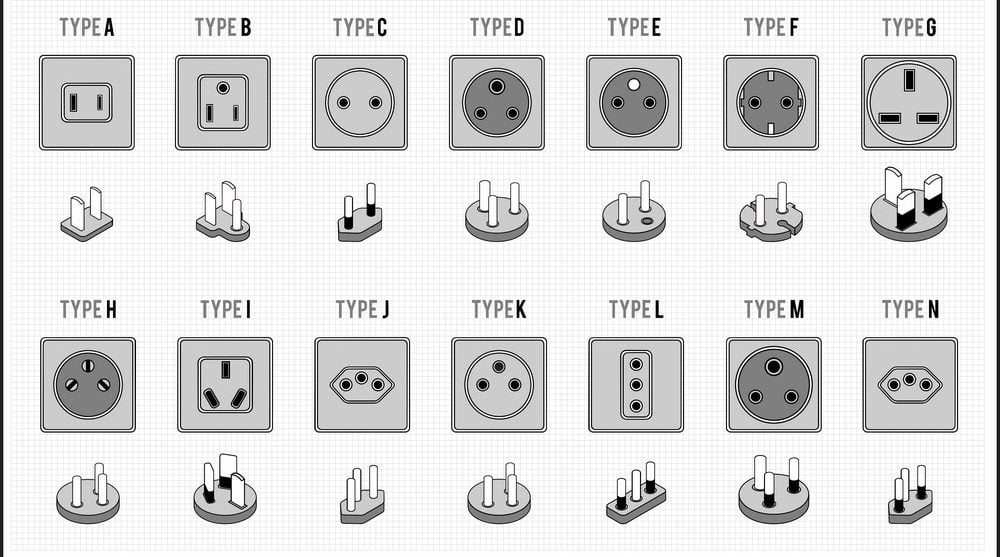

اليوم ، يجب أن يدرك المصنعون المصممون للأسواق العالمية أن هناك العديد من أنماط المكونات المختلفة.

سيحتاجون إلى تحديد أي واحد يتم استخدامه في البلد الذي سيصدرون إليه.

من المهم تحديد القابس الصحيح بحيث يتصل بأمان بمصدر الطاقة.

تتبع معظم المقابس والمآخذ المعايير الوطنية و / أو الدولية التي تملي الخصائص الفيزيائية والكهربائية

، بالإضافة إلى أن العديد من البلدان لديها وكالات اختبار / اعتماد تحدد متطلبات التوصيل / المقبس المحددة التي يجب اتباعها.

تقدم جهزلي المساعدة في اختيار نمط القابس الصحيح مع دليل أنماط التوصيل والمآخذ العالمية ومفاتيح الطاقة (أحادية الطور).

يقدم هذا الدليل أنماط القابس الأكثر تحديدًا للأجهزة الكهربائية أو الإلكترونية المستخدمة في البلدان الفردية.

العناصر الأساسية في تصميم المنتج

من المهم تحديد ما يلي حول المقابس والمآخذ عند تصميم وبناء منتج.

الفولتية والترددات

بالإضافة إلى أنماط التوصيل المختلفة المتوفرة ،

هناك أيضًا الفولتية والترددات المختلفة التي تلعب دورًا ،

والتي تختلف في مناطق مختلفة من العالم.

في العديد من البلدان الصناعية ، تعمل الفولتية على 120 فولت أو 230 فولت (باستثناء اليابان التي تستخدم 100 فولت) ،

ولكن يمكن أن تعمل الفولتية بين 100-250 فولت.

تستخدم بعض البلدان الفولتية المتعددة.

تعمل أمريكا الشمالية ، وجزء من أمريكا الجنوبية ، وجزء من اليابان ، وعدد قليل من البلدان الأخرى على 60 هرتز.

يعمل معظم بقية العالم على 50 هرتز.

هناك بعض الدول التي تعمل على كليهما ، مثل اليابان.

التقييمات

يحتوي القابس والمقبس على أقصى جهد وتصنيف للتيار الكهربائي.

يتم تحديد التصنيفات حسب المعايير الوطنية و / أو الدولية.

تم ضبطها لأغراض السلامة وغالبًا ما تكون أعلى من قياس الجهد الفعلي عند الاستخدام.

على سبيل المثال ، إذا تم تصنيف قابس أوروبي قاري لـ 16 أمبير عند 250 فولت ،

فمن غير المحتمل أن يكون هناك تيار ثابت قدره 16 أمبير عند 250 فولت يتدفق عبر التوصيل الكهربائي.

الجهد الأوروبي موحد عند 230 فولت.

في الولايات المتحدة ، يحدد الكود الوطني للكهرباء معيارًا للاستخدام المنزلي الشائع ليكون 120 فولت تيار متردد.

الفئة الأولى والفئة الثانية

يمكن تصنيف المقابس والمآخذ لتطبيقات الفئة الأولى أو الفئة الثانية.

في تطبيق من الفئة الأولى ، يجب أن يتمتع المكون بالقدرة على توفير التأريض.

في تطبيق من الفئة الثانية ، لا يوجد أساس مطلوب.

على الرغم من أن بعض الأنظمة الكهربائية في البلدان النامية قد تكون غير مؤرضة

، لا يوصى بقطع الدبوس الأرضي لقابس من الفئة الأولى بحيث يمكن تركيبه في مقبس ثنائي القطب غير مؤرض.

هذا يلغي اتصال أرضي الأمان وسيؤدي إلى فقدان القابس أو المقبس موافقته. من الأفضل استخدام قابس من الفئة

II في سلك طاقة أو مجموعة أسلاك ، بدلاً من تغيير مجموعة من الفئة الأولى.

مستقطب وغير مستقطب

يمكن أن يكون للاستقطاب معنيان: كهربائي أو دبوس.

يعني الاستقطاب الكهربائي وجود طريقة معيارية لتوصيل القابس أو المقبس بأسلاك الدائرة.

تحتاج أسلاك الدائرة إلى الاتصال بشكل صحيح بنقاط الاتصال الخطية والمحايدة والأرضية على القابس والمقبس.

المكونات تعكس الدائرة الكهربائية.

يعني استقطاب الدبوس أن هناك محاذاة مخصصة للمسامير — توجد طريقة واحدة فقط لتركيب القابس في المقبس.

ملاحظة: على الرغم من أن القابس مستقطب بدبوس ، إلا أنه لا يعني بالضرورة أنه مستقطب كهربائيًا أيضًا.

جميع المقابس المستقطبة وغير المستقطبة تناسب المقبس المستقطب ، لكن المقابس المستقطبة لن تتناسب مع المقبس غير المستقطب.

الحاجة إلى واحد أو آخر هي معدات محددة – ما هو مطلوب داخل الدوائر الداخلية للجهاز.

يعتمد ذلك على ما إذا كانت متطلبات المنتج النهائي تحتاج إلى مسار كهربائي محدد لتيار الخط

، أو ما إذا كان لا يهم أي جزء من الطاقة متصل بالدائرة الداخلية.

الموافقات

من الضروري أيضًا تضمين القابس والمقبس الصحيحين في تصميم المنتج من أجل اتباع المعيار المحدد لبلد التصدير.

في معظم البلدان ، تكون وثائق الموافقة مطلوبة حتى يتم قبول المنتج النهائي في ذلك البلد.

معلومات خاصة بكل بلد

نظام الترقيم نيما

لدى الرابطة الوطنية لمصنعي الأجهزة الكهربائية (NEMA) مجموعة متنوعة من المعايير لمصنعي الأجهزة الكهربائية.

هذا حتى يمكن تحقيق الاتساق والسلامة.

تم إنشاء نظام ترقيم لتوحيد وصف وتصنيف أنماط التوصيل والمقبس NEMA.

يتكون نمط NEMA ونظام الترقيم من أربعة معرفات رئيسية.

المعرف الأول

يمكن أن يكون المعرف الأول فارغًا أو يحتوي على الحرف “L.”

يحدد هذا ما إذا كان الجهاز سيستخدم شفرات مستقيمة أو شفرات قفل.

المعرف الثاني

المعرف الثاني هو الرقم الذي يحدد تصنيف الجهد. فمثلا:

يحدد الرقم “1” أن التهيئة مصنفة لـ 125VAC ، الفئة II

يحدد الرقم “5” أن التهيئة مصنفة لـ 125VAC ، الفئة الأولى

يحدد الرقم “6” أن التهيئة مصنفة لـ 250VAC ، الفئة الأولى

التصنيف المعطى هو أعلى جهد مسموح به للاستخدام مع الجهاز وفقًا لمعيار ANSI / NEMA WD-6

. في تطبيق من الفئة الأولى ، يجب أن يتمتع المكون بالقدرة على توفير التأريض.

في تطبيق من الفئة الثانية ، لا يلزم التأريض.

المعرف الثالث

المعرف الثالث هو أيضًا رقم. هذا يحدد تصنيف التيار.

تصنيف التيار ، مثل تصنيف الجهد ،

هو أعلى قوة تيار مسموح باستخدامها مع الجهاز بالمعيار.

المعرف الرابع

المعرف الرابع هو حرف.

يرمز الحرف “P” إلى القابس بينما يرمز الحرف “R” إلى الوعاء (يُشار إليه أيضًا بمخرج أو مقبس).



أمثلة

1-15R عبارة عن وعاء بجهد 125 فولت ، من الفئة الثانية ، سعة 15 أمبير

L5-20P هو قفل ، 125 فولت ، فئة 1 ، قابس 20 أمبير

6-15P عبارة عن قابس 250 فولت ، فئة 1 ، 15 أمبير

أنماط التوصيل نيما

NEMA 1-15P NEMA L1-15P
NEMA 5-15P NEMA L5-15P NEMA 5-20P NEMA L5-20P
NEMA 6-15P NEMA L6-15P NEMA 6-20P NEMA L6-20P

المملكة المتحدة التوصيل ونظام الأسلاك الدائري

بدأ نظام المقابس والمآخذ في المملكة المتحدة قبل الحرب العالمية الثانية في وقت كان فيه نقص النحاس للكابلات.

تم تصميم هذا النظام الدائري الرئيسي للمساعدة في تقليل كمية النحاس اللازمة لأسلاك الكابلات داخل المنازل والمباني.

جزء من الغرض من هذا النظام هو تمكين الدائرة الأرضية من التعامل مع التيار الذي يمكن أن يفجر المصهر في القابس بسبب ماس كهربائي مفاجئ.

تغادر الدوائر جهاز حماية الفرع المحلي ، وتنتقل إلى الأحمال (المنافذ أو المصابيح ، على سبيل المثال) ، ثم تعود إلى جهاز حماية الدائرة.

حالة عطل في منفذ ، على سبيل المثال ، سيتم الحصول عليها من التيار من كلا الاتجاهين.

يساعد هذا في تقليل كمية الحرارة المتولدة في الموصل ، حيث تحدث حالة الخطأ ، ولكن قبل أن يتمكن جهاز حماية الدائرة من إزالة الخطأ.

من خلال تقليل الحرارة المتولدة ، يتم أيضًا تقليل تدهور العزل (الذي يصاحب ارتفاع درجة الحرارة بسبب ظروف الأعطال المتكررة)

، مما يؤدي إلى تحسين السلامة على المدى الطويل لنظام العزل.

حتى يزيل جهاز حماية الدائرة الخطأ ، يتم الحصول على حالة الخطأ من اتجاهين مختلفين في نظام الإمداد.

لذلك هناك حالة تيار عطل محتمل أكبر بكثير عند تقاطع المقبس / السلك.

يساعد وجود جهاز حماية ثانوي في القابس على تقليل مخاطر السلامة التي تخلقها هذه الحالة ؛

ومن ثم ، فتيل قابس الطاقة.

يتوافق المصهر المركب في مقابس المملكة المتحدة مع BS 1362

. لا تتوافق خاصية الوقت الحالي لهذه المجموعة من الصمامات بالضرورة مع أي معيار آخر ، ولكن يبدو أنها تتمتع بمعظم خصائص المصهر سريع المفعول.

المقابس والمآخذ من فئة المستشفيات

عند تصميم منتجات بمستوى المستشفيات أو بنائها أو صيانتها ،

من الضروري معرفة ما إذا كانت هناك معايير طبية أو متطلبات أخرى في منتج البلد المستخدم.

في حين أن بعض البلدان / المناطق لديها معايير أو توصيات طبية ، قد يكون لدى بعض المستشفيات أيضًا متطلبات تختار اتباعها بشكل محدد لمنشآتها.

لمزيد من المعلومات حول المنتجات على مستوى المستشفيات التي تقدمها جهزلي ، راجع تصميم وبناء وصيانة المنتجات من فئة المستشفيات ومنتجات المستشفيات.

تصميم للأسواق العالمية

من الضروري تقديم منتجات يمكن تكييفها بسهولة مع احتياجات سوق التصدير ، دون الحاجة إلى إعادة البناء من قبل المستخدم.

يتوقع العملاء اليوم تفريغ المنتج والبدء في استخدامه كما هو ، لذا فإن معرفة المتطلبات الكهربائية لمكان استخدام المنتج أمر بالغ الأهمية.

يمكن تشكيل المقابس أو إعادة توصيلها.

لا يمكن تعديل الأجزاء المصبوبة (غير القابلة لإعادة الأسلاك) بعد تصنيعها.

يمكن تفكيك الجزء القابل لإعادة التوصيل وتوصيله بالأسلاك مرة أخرى بعد تجميعه الأولي بكابل مختلف.

تحمل جهزلي مجموعة متنوعة من المقابس والمآخذ المصممة لتلبية الاحتياجات الكهربائية في جميع أنحاء العالم.

تتوفر معظم المقابس كجزء من سلك طاقة أو مجموعة أسلاك مقولبة ويتوفر العديد منها على أنها قابلة لإعادة التوصيل.

يمكن العثور على مواصفات المنتج على موقع الويب لكل من المقابس والمآخذ المتاحة من خلال جهزلي.

قد تشمل هذه الأبعاد ، وقواطع الألواح ، وأطوال شرائط الأسلاك ،

ومعلومات الأسلاك المناسبة ، ومعدلات القابلية للاشتعال ، والحد الأقصى لتصنيفات التيار والجهد.

معظم منتجات جهزلي لها موافقات وكالة.

تقدم جهزلي الدعم الفني المجاني.
