كيفية توصيل عوامة خزان الماء الكهربائية

types of flanges 1 4 6

كيفية توصيل عوامة خزان الماء الكهربائية

كيفية توصيل عوامة خزان الماء الكهربائية كيفية توصيل عوامة خزان الماء الكهربائية

كيفية توصيل عوامة خزان الماء الكهربائية، في هذا المقال سنتعرف على كيفية توصيل عوامة خزان الماء الكهربائية والتي تسمح بتعبئة الخزان بشكل تلقائي عن طريق تشغيل مضخة المياه، والهدف من هذا الموضوع هو توضيح كيفية توصيل عوامة خزان الماء الكهربائية وفهم آليه عمل كل عنصر مستخدم في التوصيلة.

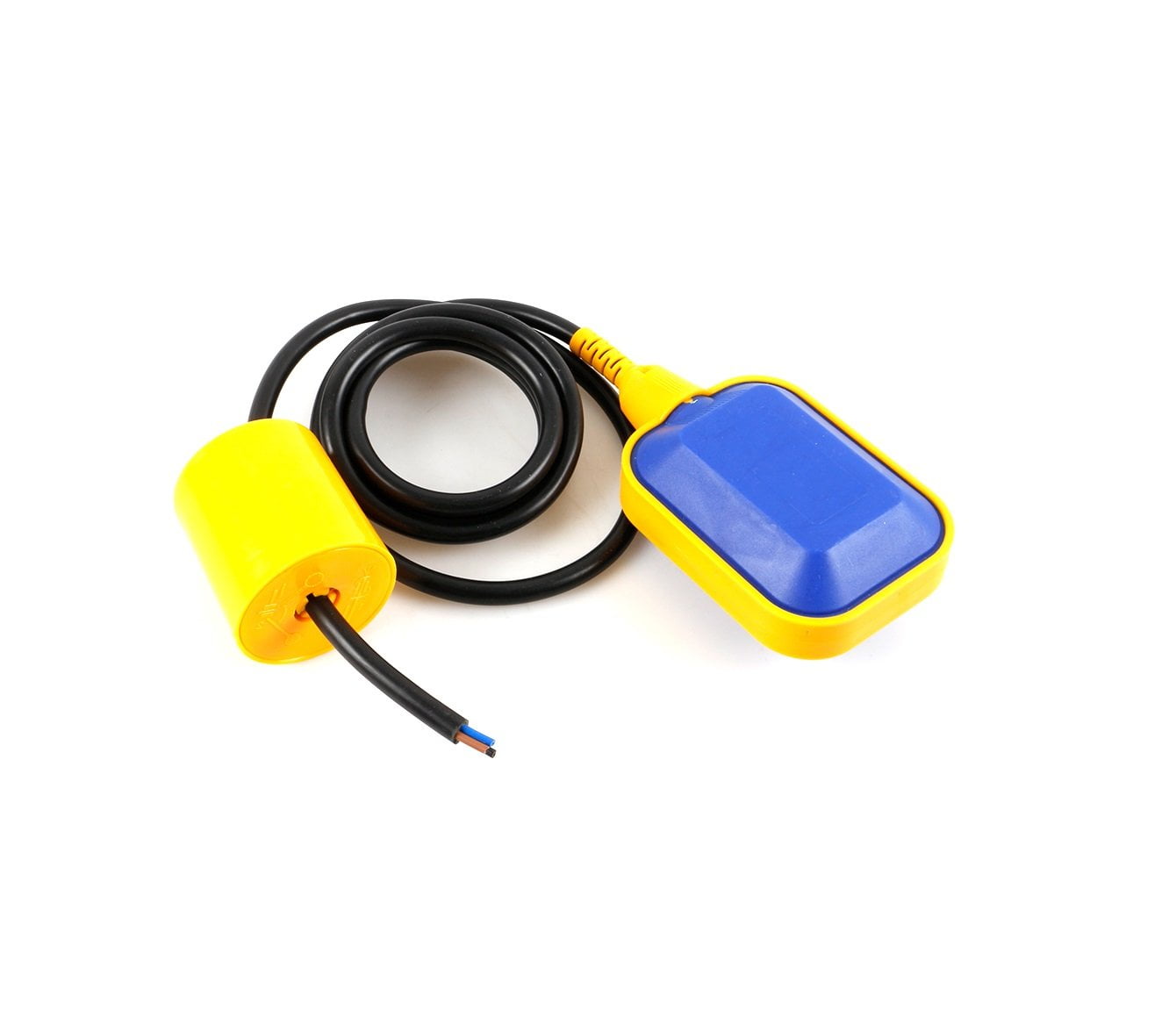

مفتاح العوام الكهربائي

الأدوات المستخدمة في التوصيل

  • كونتاكتور: يتم اختياره بسعة أمبيرية أعلى من تيار المضخة.
  • قاطع كهربائي 2Pole.
  • مضخة مياه.
  • خزان مياه.
  • مفتاح عوامة كهربائية.

الأدوات المستخدمة في التوصيل

كيفية توصيل عوامة خزان الماء الكهربائية

كيفية توصيل عوامة خزان الماء الكهربائية

وظيفة كل عنصر بالدائرة

  • مفتاح العوامة الكهربائية: يسمى أيضاً بمفتاح التعويم الكهربائي (بالإنجليزية: float switch)، هو عبارة عن مفتاح يطفو على سطح المياه بحيث أنه يرتفع أو ينخفض رأسياً مع ارتفاع أو انخفاض مستوى المياه.

يستخدم مفتاح العوامة الكهربائية للكشف عن حالة مستوى المياه داخل الخزان وبناءً على ذلك يتم تغيير نقاط تلامسه ما بسبب في تشغيل أو فصل المضخة، ويمكن استخدامه أيضاً كمؤشر أو إنذار عند ارتفاع منسوب المياه عن حد معين.

  • الكونتاكتور: (بالإنجليزية: contactor) يسمى أيضاً المفتاح الكهرومغناطيسي، ويستخدم الكونتاكتور في هذه الدائرة للتحكم في وصل وفصل مصدر الكهرباء عن مضخة المياه حسب وضعية مفتاح العوامة الكهربائية المتصلة على التوالي مع ملف الكونتاكتور.
  • القاطع الكهربائي: تم وضعه في الدائرة بهدف الحماية من أي عطل قد تحدث في الدائرة من حيث قصر الدارة أو ارتفاع تيار المضخة.

يمكنك الاطلاع على مقال الكونتاكتور ومقال مبدأ عمل القاطع الكهربائي

أطراف مفتاح العوامة الكهربائية

يحتوي المفتاح على ثلاث أطراف ملونة بالألوان (الأحمر / الأزرق / الاسود) وكل طرف له مسمى كالتالي:

  • الطرف الأحمر (Red) أو البني: يسمى بالنقطة المفتوحة “Normally open” ويرمز له بالرمز (NO) ويكون غير متصل في الحالة الطبيعية.
  • الطرف الأزرق (Blue): يسمى بالنقطة المغلقة “Normally closed” ويرمز له بالرمز (NC) ويكون متصل في الحالة الطبيعية.
  • الطرف الاسود (Black): يسمى بالمشترك “Common” ويرمز له بالرمز (C) وهو المشترك بين النقطة المفتوحة (NO) والمغلقة (NC).

ملاحظات هامة:

  • قد تختلف ألوان الأطراف من عوام لآخر، لذلك عليك النظر إلى المخطط التي تضعها الشركة المصنعة لمعرفة مسميات الأطراف والتمييز بينهما.
  • يمكنك التمييز بين الأطراف باستخدام خاصية التوصيلة بجهاز الملتميتر لتحديد أيهما الأطرف المتصلة معاً عند وضع العوام الكهربائي لأسفل وأيهما المتصلة عند وضع العوام لأعلى، والذي يبقى متصل في الحالتين هو المشترك.

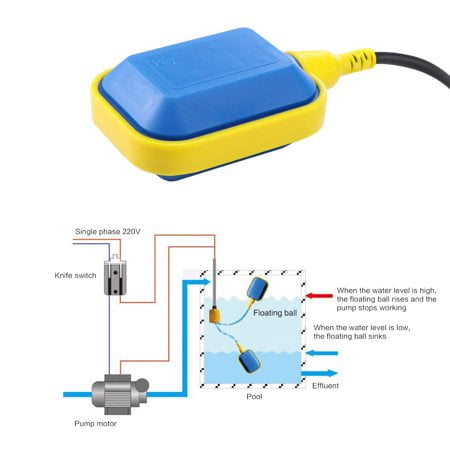

شرح عمل عوامة خزان الماء الكهربائية

  • عند استهلاك كمية المياه الموجودة في الخزان، تتجه العوامة الكهربائية إلى أسفل محدثاً تغيير في نقاط تلامسها الأمر الذي يؤدي إلى إعطاء أمر توصيل نقاط الكونتاكتور لتشغيل المضخة.
  • عند امتلاء الخزان بالمياه، تتجه العوامة الكهربائية إلى أعلى بفعل ارتفاع منسوب المياه داخل الخزان محدثاً تغيير نقاط تلامسها وبالتالي يتم فصل التيار عن ملف الكونتاكتور مسبباً في فصل مصدر التيار عن مضخة المياه.

فكرة عمل العوام الكهربائي

 فكرة عمل العوام الكهربائي

فكرة عمل العوام الكهربائي، يفضل دائماً قبل التعامل مع أي أداة من أدوات التحكم الكهربائي كمفتاح العوام الكهربائي مثلاً، أن تتعرف على مكوناته وفكرة عمله.

وقد جئنا إليكم بمعلومات مفيدة وملمة بالواقع العملي قد تفيد الجميع عند شراء العوام الكهربائي.

ما هو العوام الكهربائي

هو عنصر تحكم كهربائي مبني بآلية معينة للتحكم في وصل وفصل التيار عن ملف الكونتاكتور أو الريلية بهدف تشغيل وإيقاف مضخة المياه.

يعتبر العوام الكهربائي من العناصر الجافة، حيث لا يحتوي من الداخل على ملف أو دوائر إلكترونية سوى الكرة التي تتحرك حسب وضعيته، وبه يتغير نقاط تلامسه.

ويمكن القول بأنه يعمل كمفتاح وصل وفصل، حيث يحتوي على نقطة مشتركة ونقطة مفتوحة ونقطة مغلقة.

العوام الكهربائي

أطراف العوام الكهربائي

يحتوي العوام الكهربائي على ثلاث أطراف فقط، يتميز كل طرف بلون معين، وقد تختلف الألوان من ماركة لأخرى، لذلك عليك دائماً استخدام جهاز الملتميتر بوضيعة فحص التوصيلة (الزامور) للتمييز بين الأطراف الثلاثة للعوام.

عموماً هناك ثلاث أطراف وهما:

  • الطرف الأول: يطلق عليه النقطة المفتوحة في الحالة الطبيعية “Normally Open”، ويرمز لها بالحرفين NO.
  • الطرف الثاني: يطلق عليه النقطة المغلقة في حالتها الطبيعية “Normally Closed”، ويرمز لها بالحرفين NC.
  • الطرف الثالث: يطلق عليه النقطة المشتركة وتسمى بالـ “Common”، يتم توصيل التيار الكهربائي بها.

كيفية توصيل عوامة خزان الماء الكهربائية

فكرة عمل العوام الكهربائي

عند وضع العوام داخل خزان مياه فإن هناك حالتين قد تحدث وهما وهما:

  • حالة وضع رأسي لأسفل عندما يكون الخزان مفرغ.
  • حالة وضع أفقي لأعلى عندما يكون الخزان ممتلئ.

عند نقص الماء الموجود بداخل الخزان فإنه يستمر في النزول حسب مستوى الماء إلى نقطة معينة تحدث عندها تغيير في نقاط تلامسه، بحيث تصبح النقطة المفتوحة في حالة غلق، والنقطة المغلقة في حالة فتح.

وضعية العوام الكهربائي عند نقص خزان الماء

عند ملئ الخزان بالماء، فإنه يطفو إلى أعلى محدثاً عودة نقاط تلامسه إلى الوضع الطبيعي.

وضعية العوام الكهربائي عند ملئ خزان الماء

على أرض الواقع لا يتم توصيل العوامل الكهربائي بشكل مباشر مع المضخة، بل مع عنصر وسيط يعمل على وصل وفصل التيار عن المضخة، وهذا الوسيط يسمى بالكونتاكتور أو الريليه، حيث يتلقى أوامر الوصل والفصل منه.
