المقاومات الكهربائية 1

Z

أنواع المقاومات الكهربائية

المقاومات الكهربائية



المقاومات الكهربائية تعتبر عنصر المقاومة من إحدى أهم العناصر المستخدمة في الدوائر الالكترونية، حيث يتوفر الكثير من قيم المقاومات المختلفة التي يتم تحديدها من خلال شيفرة الألوان الموجود على الجسم الخارجي للمقاومة، ويوجد أيضاً مقاومات ذات أشكال متنوعة وأحجام تتغير حسب قدرتها على تحمل أقصى تيار مقننة لها هنا نتناول بالتفصيل أنواع المقاومات الكهربائية.

تعريف المقاومة الكهربائية

هي عنصر من إحدى عناصر الالكترونيات المهمة التي تعمل على تقليل قيمة التيار الكهربائي المار في دائرة ما، حيث يتم تركيب المقاومة بقيم وقدرات مناسبة لتحمل قيمة الجهد والتيار الكهربائي.

أنواع المقاومات الكهربائية

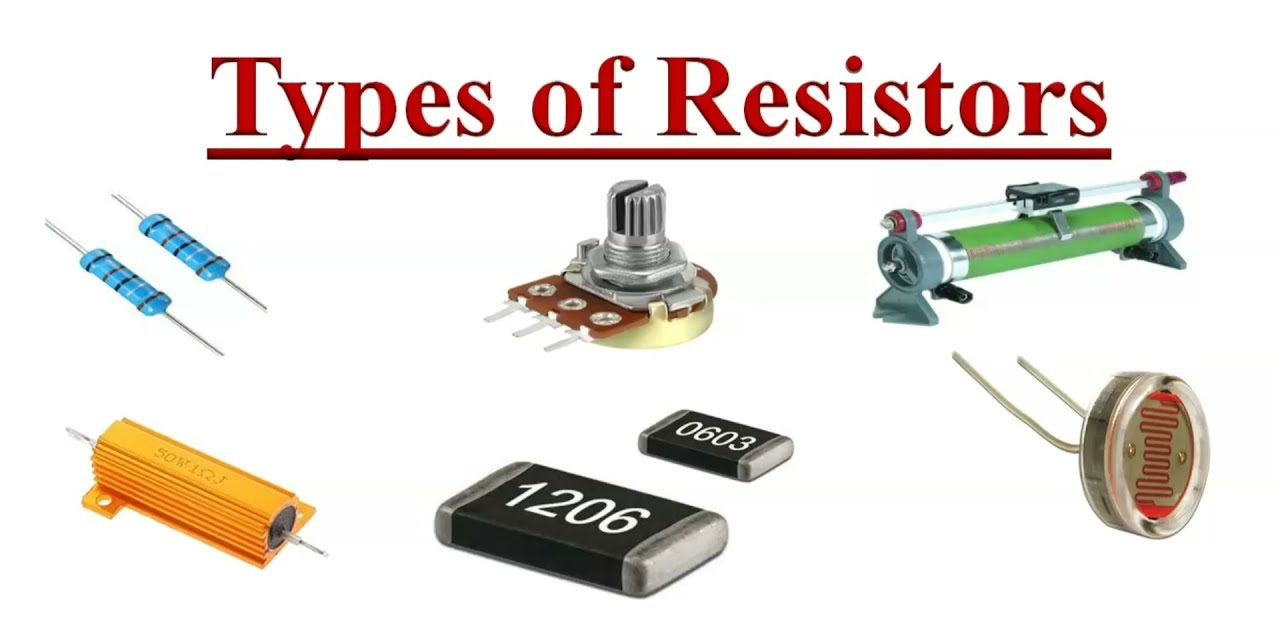

maxresdefault 7 e1645031491851
المقاومات الثابتة:

تعد إحدى أنواع المقاومات الكهربائية وهي المقاومة التي لا يمكن التحكم في قيمتها، وبالتالي يتم تصنيعها على هيئة أرقام ثابتة ذات ألوان محددة لقراءة القيمة من خلالها، أو كتابة أرقام مباشرة أو كتابة أكواد حرفية مع أرقام وهذه تحتاج إلى قراءة خاصة من خلال جداول تضعها الشركة المصنعة في الداتا شيت.

وتتكون من:

1. المقاومة الفلمية.

2. المقاومة السلكية.

3. المقاومة الكربونية.

4. المقاومات السطحية.

الفرق بين المقاومات الثابتة

تختلف المقاومات من ناحية نوع الخامة التي يتم تصنيعها من قبل الشركات، وكذلك تختلف من ناحية قدرات التحمل العالية، حيث تتحمل المقاومات السلكية قدرات أعلى من المقاومات السطحية والفلمية.

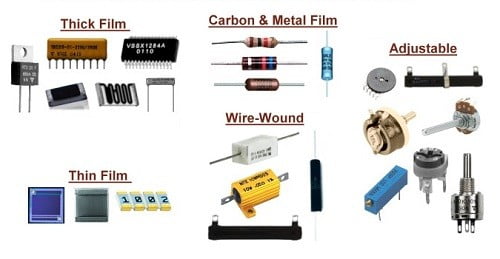

types of resistors
المقاومات المتغيرة:

تعد إحدى أنواع المقاومات الكهربائية وهي المقاومات التي يتم من خلالها التحكم في قيمة المقاومة بشكل يدوي أو التحكم فيها من خلال الضوء أو الحرارة أو الجهد، مثل المقاومة الضوئية والتي تعتمد على ضوء النهار، والمقاومة الحرارية والتي تعتمد على درجة الحرارة المحيطة، والمقاومة الجهدية والمسمى أيضاُ بالفاريستور (Varistor)، وأخيراً المقاومة المتغيرة والتي يتم فيها تغيير قيمتها بواسطة تحريك محورها باليد واختيار القيمة المراد بها.

1. المقاومة الدورانية.

2. المقاومة الانزلاقية.

3. المقاومة الضوئية.

4. المقاومة الحرارية.

5. المقاومة الجهدية (فيركتور).

المقاومات المتغيرة

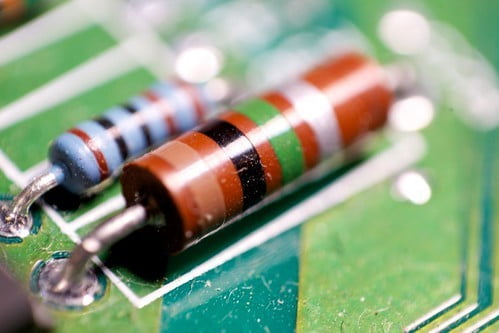

4783693598 1741c1b938استخدامات المقاومات الثابتة والمتغيرة

  • تستخدم في دوائر التايمرات.
  • تستخدم في دوائر منظم الجهد.
  • تستخدم في دوائر الإضاءة.
  • تستخدم في لوحات الانفرتر.
  • تستخدم في لوحات الهواتف.
  • تستخدم في لوحات التحكم عن بعد.
  • تستخدم في الشواحن.
  • تستخدم في لوحات التحكم.
  • تستخدم في دوائر السماعات.
  • تستخدم في الساعات.

وهناك الكثير والكثير من الاستخدامات الواسعة لها في مجال الإلكترونيات.
