الكابلات الكهربائية وأنواعها

الكابلات الكهربائية وأنواعها

الكابلات الكهربائية وأنواعها، تعد طرق تمديد الكابلات الكهربائية وأنواعها من أهم الأسس التي يجب عليك معرفتها لعلاقتها المباشرة بمجال الكهرباء في تمديد المنازل وخطوط النقل والقوى.

حيث تتداخل طريقة توصيل الكابلات الكهربائية وأنواعها في التمديدات المنزلية والتجارية والصناعية وشبكات النقل الخارجية، وتتوفر الكابلات الكهربائية بأنواع وأقطار مختلفة، وعند اختيار الكابل الكهربائي يجب الأخذ بعين الاعتبار بأن يكون مناسباً مع نوع التمديد (خارجي/ داخلي)، وقدرة الأحمال الكهربية (منزلي/ تجاري/ صناعي)؛ بناءً على ذلك يتم اختيار الكابل الأنسب للتوصيل.

 تابعوا معنا هذا المقال لمعرفة طرق تمديد الكابلات الكهربائية وأنواعها.

الكابلات الكهربائية وأنواعها

تعريف الكابلات الكهربائية (الموصلات الكهربائية)

هي أداة لنقل الطاقة الكهربائية التي يتم إنتاجها من محطات الطاقة الكهربائية المتجددة والغير متجددة إلى مناطق الاستهلاك، مثل التجمعات السكنية، والمصانع، والمؤسسات العامة والخاصة، والمستشفيات.

حيث تصنع موصل الكابلات الكهربائية من النحاس أو الألمنيوم، وتغلف بمادة عازلة لعزل الموصل عما يحيط بها.

كابلات كهربائية

العوامل المؤثرة على اختيار الكابلات الكهربائية

هناك عدة طرق لتمديد الكابلات الكهربائية وأنواعها بما يتناسب مع المكان وهي كالتالي:

  • التمديد داخل الحائط.
  • التمديد داخل المواسير الخارجية.
  • التمديد تحت الأرض.
  • التمديد على قنوات خاصة.
  • عزل الكابلات والموصلات.
  • تمديد المصانع باستخدام Cable Trays.
  • أقصى جهد تشغيلي للكابل.
  • أقصى قيمة لتيار القصر ومدته، بمعنى أن يتحمل الكابل الكهربائي تيار القصر.
  • طول الكابل.
  • أقصى تحمل لدراجات الحرارة: الهبوط في الجهد الكهربائي.

طريق تمديد الكابلات الكهربائية

يتوقف الطريقة التي يتم اختيارها لتمديد الموصلات والكابلات على عدة عوامل مختلفة، ومن أهمها طبيعة المشروع، فمثلاً المشروع الصناعي يفضل فيها استخدام Cable Trays، حتى يتم وضع الموصلات والكابلات الكهربائية على هذه الحوامل المكشوفة، وبالتالي تعمل الهواء المحيط على تسرب حرارة الموصلات والكابلات الكهربائية.

هناك عدة أنواع لطرق تمديد الكابلات الكهربائية:

  • التمديد الداخلي(داخل الحائط): مثل التمديدات المنزلية والتجارية.
  • التمديد الخارجي عبر القنوات: وتتم التمديد داخل قنوات بلاستكية مثبت على الحائط.
  • التمديد على حوامل تسمى بـ Cable Trays: تستخدم داخل المصانع والمباني الكبيرة.

التمديد الداخلي(داخل الحائط)

التمديد الخارجي عبر القنوات

التمديد على حوامل تسمى بـ Cable Trays

عوازل الكابلات الكهربائية وأنواعها

يتم عزل الكابلات والموصلات الكهربائية من خلال إحدى المواد التالية:

البولي فينيل كلورايد (PVC)

هذا النوع من العوازل مناسب للجهود المنخفضة، ودراجات الحرارة المنخفضة، ورخص الثمن، والمعتمد بكثرة في أغلب التمديدات الداخلية مقارنة مع أنواع العوازل الأخرى.

البولي إيثيلين التشابكي (XLPE)

هذا نوع آخر من إحدى أنواع العوازل، وهو مناسب للتمديدات الخارجية لما لها من مزايا تحمل درجات الحرارة العالية وتحملها لتيارات القصر، وأيضاً مقاوم للرطوبة. ولكن يعيب هذا النوع هو تجنب الانحناءات الشديدة أثناء التمديد.

إيثيلين بروبيلين (EPR)

يتم صناعتها من المطاط، ويتميز المطاط بأنه مقاوم للمياه، ولكنه لا يمكنه مقاومة المواد القابلة للاشتعال مثل البنزين والنفط.

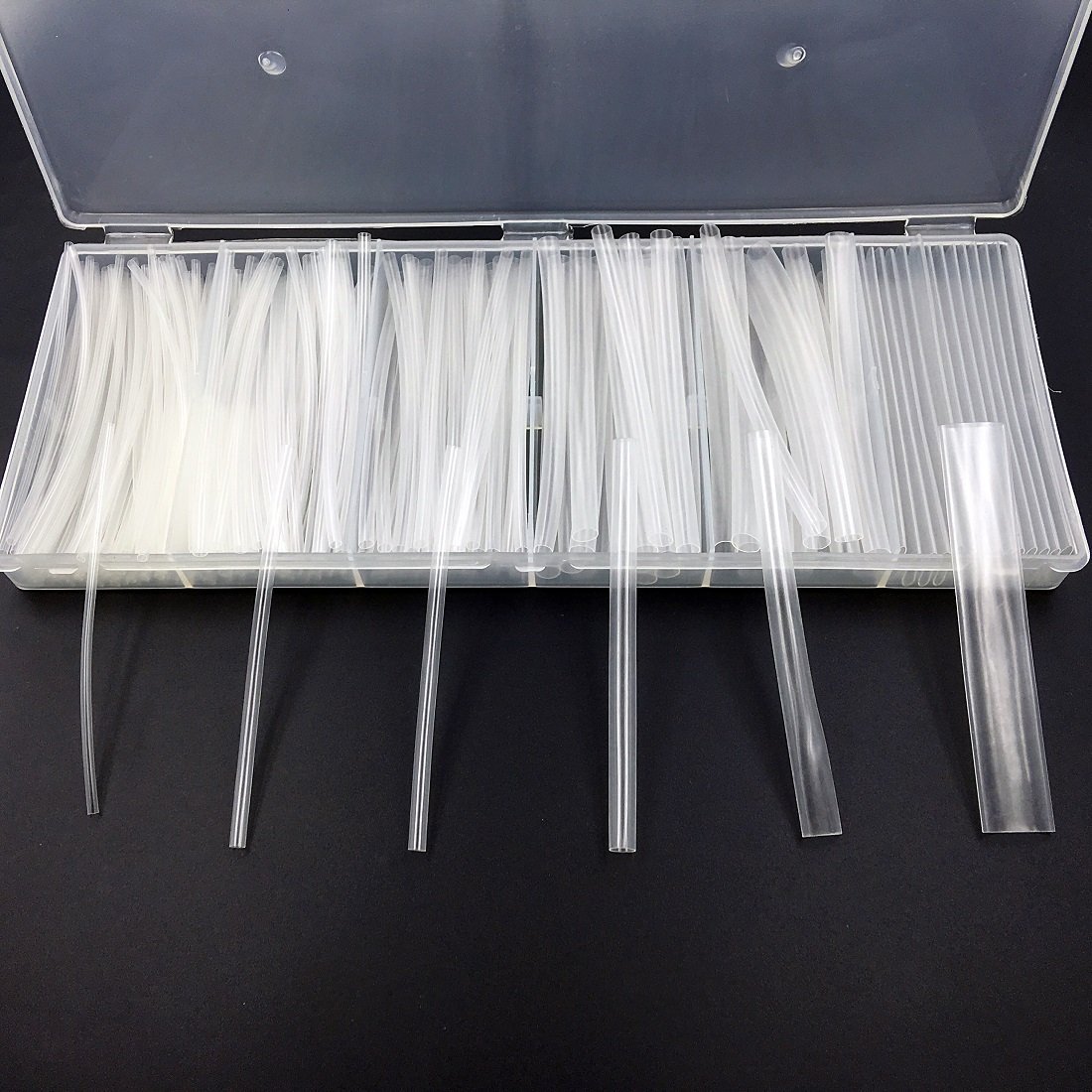

عوازل الكابلات الكهربائية وأنواعها

مكونات الكابل البسيط

تحمل الكابلات الكهربائية لأقصى تيار قصر ومدته

يتم تصنيع كل كابل كهربائي بموصفات معنية لتحمل أقصى تيار قصر ضمن نطاق محدد، لذلك قبل اختيار الكابل المناسب يجب دراسة مدى تحمله لتيارات القصر خلال غضون الثواني. حتى نستطيع وضع أقصى تيار قصر مصمم عليه القاطع الكهربائي لحماية الكابل الكهربائي دون أن يحترق.

تأثير الكابلات الكهربائية بانخفاض الجهد

كلما زادت طول الكابل مع قلة مساحة مقطعه، كلما زاد الهبوط في الجهد الكهربائي، وبالتالي يزداد الارتفاع في قيمة التيار الكهربائي.

إرشادات حول تمديد الكابلات الكهربائية

  1. التأكد من عدم وجود مواد قابلة للحريق.
  2. تجنب وضع الكابل المفرد الذي يمر من خلاله تيارات عالية داخل ماسورة، لأنه يحدث تيار حثي بسبب إنشاء مجال مغناطيسي داخل الماسورة (induced current).
  3. الفصل بين كابلات القوى ذات التيارات العالية، وكابلات التيار الضعيف، مثل كابل التلفون أو كابل الإنترنت وغيرها من أجهزة التيار الضعيف، بمسافة لا تقل عن 30 سم، لمنع حدوث تداخل مغناطيسي.
  4. بالنسبة للتمديدات الخارجية، يجب وضع حمايات خاصة للكابلات الكهربائية.

الخلاصة: عند تمديد أي شبكة كهربائية، يجب معرفة طبيعة المبنى ونوع الأحمال الكهربائية، ودراسة العوامل الخارجية والداخلية التي قد تؤثر على اختيار الكابلات الكهربائية وأنواعها بالإضافة لنوع العازل.
