أنواع وصلات المواسير (Demo)

أنواع وصلات المواسير لصناعة المواسير والسباكة

أنواع وصلات المواسيرالمواد الهندسية ، الميكانيكية ، خطوط المواسير ، أساسيات تصميم المواسير ، واجهة المواسير

يتم تعريف تركيبات المواسير على أنها مكونات المواسير التي تساعد في توجيه المواسير لتغييرات الاتجاه وتغييرات الحجم ووصلات الفروع. أكواع المواسير ، ومخفضات المواسير ، ووصلات الإنطلاق ، ووصلات Olet ، والأغطية ، والصلبان ، وما إلى ذلك هي تجهيزات المواسير وتستخدم على نطاق واسع في كل من صناعة المواسير والسباكة. تخدم تركيبات المواسير المختلفة وظائف مختلفة حسب التخطيط أو متطلبات العملية. يتم تصنيع تجهيزات المواسير كأصناف منفصلة ويتم شراؤها بشكل منفصل. يتم توصيل تجهيزات المواسير بالمواسير باستخدام وصلات طرفية مختلفة. تلعب تركيبات المواسير دورًا مهمًا في الأداء السليم للأنابيب والمواسير في التطبيقات المختلفة. في هذه المقالة ، سوف ندرس نظرة عامة على أنواع مختلفة من وصلات المواسير المستخدمة في صناعة المواسير وخطوط المواسير والسباكة.

أنواع وصلات المواسير

تُستخدم أنواع مختلفة من تركيبات المواسير في صناعات المواسير والسباكة وخطوط المواسير لتعمل كوصلة فرعية أو مكونات أخرى للأنابيب المضمنة. تركيبات المواسير الشائعة المستخدمة على نطاق واسع في الصناعات مذكورة أدناه.

كوع المواسير

900 كوع

450 كوع

طويل نصف قطر الكوع

كوع نصف قطر قصير

وصلة الإنطلاق

يساوي نقطة الإنطلاق

تخفيض نقطة الإنطلاق

نقطة الإنطلاق المحظورة

المخفض

مخفض أحادي المركز

مخفض غريب الأطوار

النقابات

اقتران

نصف إقتران

اقتران كامل

تقليل اقتران

محولات

اتصالات أولت

ويلدوليت

سوكوليت

الكوع

ثريدوليت

نيبوليت

لاتشيفيل

سويبوليت

Flageolet

صمامات المواسير

صمام البوابة

صمام الكرة

فحص الصمام

صمام التوصيل

ثقب الابرة

صمام فراشة

صمام العالم

تعبر

صليب متساو

تخفيض الصليب

وايز

قبعة

حلمات

سدادة

جلبة

الشفاه المواسير

وصلة التوسع

مصائد البخار

طويل الشعاع بيند

الانحناءات ثلاثية الأبعاد

الانحناءات 5-D

شوكة

لوكنات

ميتري بيند

ومع ذلك ، لاحظ أنه في حالة ثني أنبوب أو خط أنابيب في ورشة تصنيع المواسير لتغيير الاتجاه ، فلن يكون ذلك من تجهيزات المواسير. تعتبر تجهيزات المواسير دائمًا عناصر منفصلة عن الأنبوب. انقر فوق الكلمات بالخط العريض والمائل أعلاه للتعرف على هذه العناصر بالتفصيل حيث سبق لي أن نشرت مقالات منفصلة عنها. سنناقش تركيبات المواسير المتبقية في الفقرات التالية.

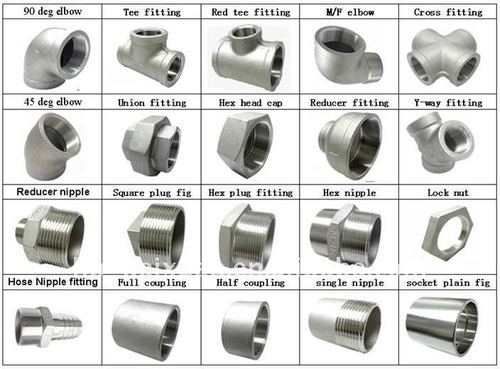

تُظهر الصورة التالية (الشكل 1) أنواعًا مختلفة من التركيبات للرجوع إليها.

الشكل 1: وصلات المواسير لصناعات المواسير والسباكة

اتحاد المواسير / اتحاد تركيب المواسير / تركيب اتحاد المواسير

اتحاد المواسير هو نوع خاص من تركيبات المواسير التي توحد أنبوبين ويمكن فصلها بسهولة دون أي تشوه في المواسير. إنها توفر ختمًا إيجابيًا وتجميعًا وتفكيكًا سهلًا. في تطبيقات تركيب المواسير ، يتم استخدامها على نطاق واسع بشكل أساسي في صناعات المواسير والصناعات الصحية ذات التجويف الصغير. اتحادات المواسير مصنوعة من الفولاذ الكربوني والفولاذ المقاوم للصدأ والحديد الزهر والنحاس والنيكل والألمنيوم والبلاستيك ومواد السبائك حسب درجة الحرارة ومتطلبات الخدمة.

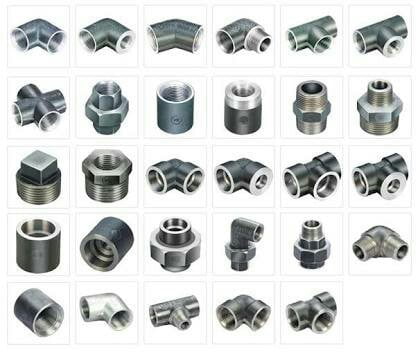

يتكون اتحاد المواسير من ثلاثة أجزاء ؛ نهاية ذكر ، وجوز ، ونهاية أنثى. يحتوي الطرف الأنثوي على خيوط من الداخل بينما توجد الخيوط بالخارج في الجزء الأخير من الذكور. يوفر الجوز الضغط اللازم ويغلق المفصل. يمثل الشكل 2 اتحادات المواسير النموذجية المستخدمة في صناعة وصلات المواسير.

الشكل 2: اتحادات المواسير

محولات المواسير

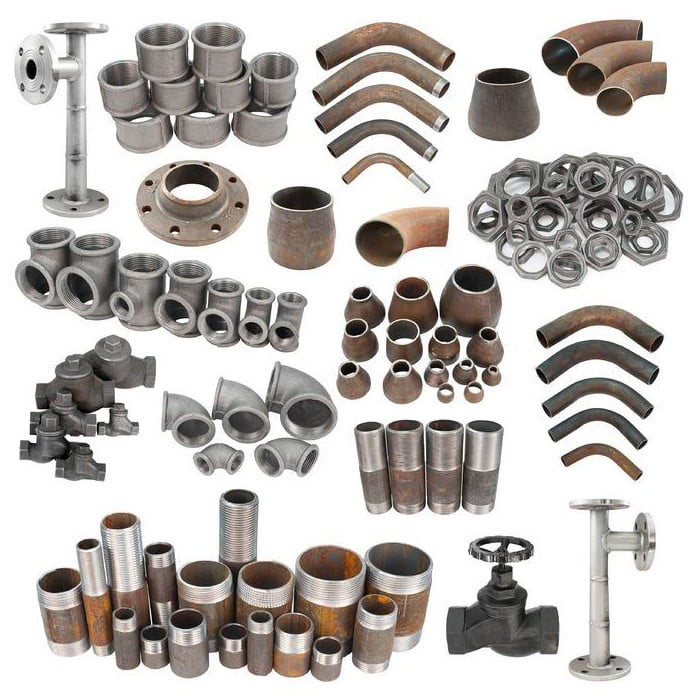

تستخدم المحولات كتجهيزات مواسير لربط المواسير غير المتشابهة. محولات المواسير متوفرة في أنواع مختلفة لتطبيقات مختلفة. لذلك يجب توخي الحذر أثناء الطلب للحصول على النوع الصحيح. يتم تصنيفها على أنها: مهايئ أنبوب القفل ، مهايئ أنابيب الأوفست ، مهايئ الأنبوب الذكري ، مهايئ الأنبوب الأنثوي ، محولات الخيط المستقيم ، إلخ. وجدوا غالبية تطبيقاتهم في المواسير الصحية لتطبيقات السباكة. عادة ما تكون مصنوعة من الفولاذ والحديد الزهر والبوليمرات والنحاس والألومنيوم والبرونز والمواد النحاسية.

الشكل 3: محولات المواسير

وصلات المواسير Olet

Piping Olet عبارة عن وصلة فرعية معززة ذاتيًا تستخدم لربط فروع المواسير الصغيرة من المواسير الرئيسية ذات الحجم الأكبر. هذا هو بديل للأنبوب إلى المتفرعة المواسير. تم تصميمها خصيصًا من قبل شركة تسمى Bonney Forge. في الأماكن التي لا يتوفر فيها نقطة الإنطلاق المختزلة ، يتم استخدام المواسير الزيتية على نطاق واسع. تم تصميم أجزاء المواسير على أساس MSS SP-97 أو ASME B 31.3. أنواع مختلفة من المواسير الزيتية متوفرة. أوليت المواسير المستخدمة على نطاق واسع هي:

Weldolet: إنه عبارة عن اتصال بفرع 900 ومتاح بأحجام 2 وأكثر. تجهيزات أنابيب Weldolet مناسبة لفئات الضغط ودرجات الحرارة المرتفعة وتستخدم على نطاق واسع في صناعة المواسير. Weldolets متوفرة بحجمين ؛ الحجم الكامل والحجم المصغر. ومع ذلك ، فإن تقليل الحجم هو أكثر أنواع اللحام استخدامًا.

Sockolet: Sockolet هي أيضًا 900 وصلة فرعية ولكنها تستخدم لتوصيل المواسير الملحومة ذات التجويف الصغير برأس المواسير الملحوم تناكبًا بحجم أكبر. على غرار اللحامات ، فهي أيضًا تأتي بالحجم الكامل وتقليل حجم الإنشاءات.

Thredolet: Threadolets عبارة عن 900 أنبوب مناسب لتوصيل التركيبات الملولبة ذات التجويف الصغير بوصلات مواسير اللحام.



الشكل 4: وصلة Weldolet و Sockolet و Threadolet

وبالمثل ، هناك تركيبات أخرى للأنابيب مثل Elbolet و Nipolet و Latrolet و Flexolet و Flangolet و Sweepolet و Coupolet. يتم توفير تمثيلهم التصويري في الشكل 5.

الشكل 5: تركيبات المواسير المختلفة Olet

صليب المواسير

يعتبر صليب المواسير شائعًا أيضًا باعتباره أحد التركيبات ذات الاتجاهات الأربعة لأنه يتكون من مدخل واحد وثلاثة توصيلات منافذ أو العكس. لا تحظى بشعبية كبيرة في صناعات النفط والغاز ونادرًا ما يتم استخدامها. يتم استخدامها في أنظمة رشاشات الحريق. في تقاطعات المواسير ، تلتقي أربعة وصلات أنابيب عند نقطة مشتركة واحدة.

وايز

تسمى تركيبات مواسير Wye أيضًا بالوصلات الجانبية. جاء الاسم لأنه يشبه الحرف “Y”. يتم استخدام هذا النوع من تركيبات المواسير في أنظمة الصرف ولها خط فرعي عند 45 درجة للحفاظ على تدفق المياه سلسًا. هذا النوع من تركيبات المواسير له خسارة احتكاك منخفضة واضطراب منخفض للغاية.

الشكل 6: وصلات كروس وواي

قبعات ومقابس

الأغطية والمقابس عبارة عن تجهيزات أنابيب تُستخدم لإغلاق نهايات المواسير. إنها تغطي نهايات المواسير وتوفر ختمًا محكمًا. تستخدم على نطاق واسع في المواسير المسدودة أو في الوصلات المستقبلية.

جلبة

البطانات كتركيبات المواسير تجمع أحجام المواسير المختلفة معًا. إنها تقلل الحجم الأكبر إلى حجم الأنبوب الأصغر. بالمقارنة مع الاتحاد أو اقتران ، تشغل البطانات مساحة صغيرة جدًا.

طويل الشعاع بيند

تستخدم انحناءات المواسير ذات نصف القطر الطويل في خطوط أنابيب نقل السوائل التي تتطلب الحفر. تتميز تجهيزات المواسير هذه بانخفاض ضغط أقل وتدفق سلس بسبب نصف قطرها الطويل وتغير الاتجاه السلس. الانحناءات الشائعة للأنابيب ذات نصف القطر الطويل هي انحناءات أنابيب ثلاثية الأبعاد وخماسية الأبعاد حيث يكون D هو حجم الأنبوب.

شوكة

بارب هو أحد التركيبات المفيدة المستخدمة في نظام السباكة. الشائكة تربط المواسير المرنة بالمواسير. لديهم طرف ذو سن ذكر من جانب والطرف الآخر به أنبوب فردي أو متعدد الشائكة يتم إدخاله في الأنبوب المرن.

أنواع وصلات المواسير على أساس الاستخدامات / الأغراض

  • اعتمادًا على استخدام تركيبات المواسير ، يمكن تصنيفها على النحو التالي:
  • أنواع تركيبات المواسير لتمديد أو إنهاء تشغيل المواسير
  • اقتران
  • محولات
  • النقابات
  • قبعات
  • المقابس
  • تركيبات المواسير لتغيير الاتجاه
  • المرفقين
  • الانحناءات
  • وصلة الإنطلاق
  • تعبر
  • أنواع وصلات المواسير لربط أنبوبين أو أكثر
  • المحملات
  • تعبر
  • أكواع مدخل جانبي
  • وايز
  • تجهيزات المواسير لتغيير الحجم
  • مخفضات
  • البطانات
  • اقتران
  • تخفيض نقطة الإنطلاق
  • تجهيزات المواسير للتحكم في التدفق
  • الصمامات
  • معايير اختيار وصلات المواسير
  • يجب مراعاة عوامل مختلفة لاختيار وصلات المواسير المناسبة. قليل منهم مدرجون أدناه كمرجع:
  • مواد البناء: يجب أن تكون مواد تركيب المواسير متوافقة مع الخدمة ودرجة الحرارة. عادةً ما تكون المادة المختارة هي نفسها مادة الأنبوب.
  • أنواع التوصيلات النهائية: يجب أن يكون المشتري على دراية بأنواع التوصيلات النهائية قبل شراء أي تركيبات أنابيب.
  • نوع تركيبات المواسير: يتم تحديد تركيبات المواسير أيضًا من خلال نوع التركيبات مثل الخيوط أو الانزلاق ، ذكر أو أنثى. لذلك ، تقع على عاتق المشتري مسؤولية اختيار النوع المناسب لتركيب المواسير.
  • حجم تركيب المواسير: يجب أن يكون حجم التركيب معروفًا قبل اختيار التركيب. عادةً ، يحدد OD أو ID للأنبوب المتصل حجم الأنبوب المناسب.
  • الجدول الزمني أو السماكة: تتوفر تركيبات المواسير أيضًا في نطاقات سماكة مختلفة مماثلة للأنبوب. لذلك ، قبل اختيار تركيبات المواسير ، يجب ضمان السماكة.
  • تصنيف الضغط: يعتبر الضغط الداخلي أيضًا عاملاً مهمًا في الاختيار المناسب لملاءمة المواسير.
  • معايير وكودات تركيب المواسير: تتوفر العديد من الأكواد والمعايير لتركيبات المواسير. يجب على المشتري تحديد الخيار الصحيح قبل تقديم الطلب. على سبيل المثال ، ASTM ، ASME ، DIN ، BSP ، MSS ، ISO ، إلخ ، هي معايير معينة مخصصة لتركيبات المواسير وتحكم هذه المعايير تصميمها واستخدامها.

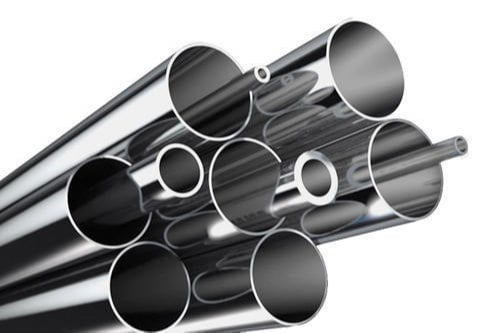

metal pipe on white background. on a white background 3D illustration, 3D rendering

معايير تركيب المواسير

  • تركيبات المواسير تمليها الأكواد والمعايير التالية:
  • ASME B16.9.0
  • ASME B16.28.0
  • ASME B16.11.001
  • ASME B16.1
  • ASME B16.3
  • ASME B16.4
  • ASME B16.5
  • ASME B16.14.0
  • ASME B16.15
  • ASME B16.25.0000
  • ASME B16.36.0
  • مواد تركيب المواسير
  • المواد المختلفة التي يتم تصنيع تجهيزات المواسير منها هي:
  • الكربون الصلب: A-105 ؛ A-234 ؛ A-216
  • الفولاذ المقاوم للصدأ: A-182 ؛ A-403 ؛ A-351
  • سبائك الصلب منخفضة: A-182 ؛ A-234 ؛ أ – 217
  • LTCS: A-350 ؛ A-420 ؛ A-352
  • سبائك النيكل والنيكل
  • الموليبدينوم الكروم
  • الألومنيوم
  • التيتانيوم
  • برونزية
  • نحاس
  • CPVC
  • EPDM
  • الألياف الزجاجية / مركب
  • حديد (رمادي / مصبوب / مطيل)
  • المطاط الصناعي
  • النيوبرين
  • نايلون
  • مادة البولي أميد
  • البولي ايثيلين (PE)
  • البولي بروبلين (ب)
  • PTFE
  • بولي كلوريد الفينيل (بولي فينيل كلوريد)
  • تطبيقات وصلات المواسير
  • تحظى تجهيزات المواسير بشعبية كبيرة وتستخدم على نطاق واسع في الصناعات التالية:
  • مصفاة / كيماويات / بتروكيماويات
  • البلدية
  • سلطة
  • النفط والغاز
  • الأطعمة والمشروبات ومنتجات الألبان
  • أجهزة العملية
  • لب الورق والورق
  • أشباه الموصلات
  • صلب
  • البحرية والتجريف
  • الري
  • سكني
  • الصرف الصحي
  • بناء الطرق والطرق السريعة
  • التهوية إلخ.
