روزتة اونيكا ارضي

سلسلة ORK DIN rail ONKA

لكى نعرف ماهو منتجنا يجب ان ناخذ نبذه عن انواع التاريض وماهى ؟

1- التأريض المباشر

• هذا النوع من التأريض يتم التوصيل فيه بين نقطة التعادل والأرض مباشرة بواسطة موصل دون أي مقاومات أو معوقات وهو يعالج عيوب نظام التأريض الغير مباشر ويستخدم في منظومة الجهد المنخفض LV حيث يكون تيار الخطأ الأرضي صغير ولكنه يكون كافيا لتشغيل مرحلات الحماية عند حدوث أي خطأ أرضي حيث يفصل لحظيا دون أي تأخير وهذا النظام من الحماية غير مناسب للدوائر الرئيسية في الجهود العالية والتي تتطلب استمرارية التغذية ويطلق علي هذا النوع من التأريض بالتأريض الفعال نظرا لان جهد الأوجه السليمة يظل كما هو أي لا تزيد قيمته.

2- التأريض بمقاومة

• يكون التوصيل بين نقطة التعادل والأرض من خلال مقاومة ويستخدم في المنظومات ذات الجهود المتوسطة والعالية وذلك للحد من ارتفاع جهد أغلفة المعدات الكهربية عند مرور تيارات خطأ التوصيل بالأرض من خلالها ويمكن التحكم في قيمتها لضبط أقصي ارتفاع لجهود هذه المعدات أثناء الخطأ كما انه يستخدم في تأريض نقطة التعادل للمولدات ذات الجهود أعلى من 1000 فولت.
• يستخدم هذا النظام عندما تكون هناك حاجة ماسة للحد من تيار عطل خطأ التماس بالأرض earth fault current

مزايا التأريض:

• حماية المعدات والدوائر من خطر الزيادة المفرطة في تيار الخطأ.
•  التقليل من تأثير ضربات القوس الأرضي Arcing Grounding .
• تسهيل استخدام أجهزة الحماية من خطأ التماس بالأرض.
• تقليل التكلفة.
• الحد من تيار الخطأ إلى قيم لا تؤثر علي المنظومة

اى انه عباره عن توصيل الاجسام والأغلفة المعدنية للمعدات والأجهزة بالأرض عن طريق موصل كهربي لتجنب حدوث ارتفاع في جهد الجسم عند حدوث تلامس بينها وبين الموصلات الحاملة للتيار والذي يتسبب في ارتفاع جهدها إلى جهد الوجه وبالتالي يتسبب في تعرض كل من يقترب منه أو يلمسه لخطر الصعق الكهربي ولتلاشي هذا الخطر يتم تأريض جسم المعدة أي توصيلها بالأرض لكي يصبح جهدها يساوي جهد الأرض (يقترب من الصفر) .

تأريض المعدات لا يعني توصيل جسم المعدة بالأرض فقط ولكن أيضا توصيل كل الأجزاء المعدنية والقواعد والمنشآت التي لا تحمل تيار بالأرض عن طريق معدات وأدوات تأريض.

ويستخدم ويتم تطبيق نظام التاريض على : –

• الأغلفة المعدنية المحيطة بالموصلات الكهربية والمغلفة لها مثل أغلفة الكابلات وطبقة التسليح
• الهياكل والأغلفة المعدنية للآلات الكهربية بصفة عامة إذا كانت معرضة لحدوث تلامس بين تلك الهياكل والموصل الحامل للتيار.
• أغلفة وهياكل المحركات وأجهزة التحكم وأجهزة المصاعد والأوناش.
• الأجهزة والمعدات الموجودة في الجراجات والمسارح ودور العرض والاستوديوهات
• أجهزة الإشارات الكهربية والعرض
• المحركات والمولدات المتصلة بشبكات أنابيب المياه والمضخات.
• لوحات التوزيع وحوامل المفاتيح .
• بعض الأجهزة والمعدات الغير كهربية مثل الحبال الصلب المستخدمة في الأوناش والمصاعد التي تدار بالكهرباء .
• المقابس المتصلة بالأجهزة المنزلية التي تعمل بمحركات وكذلك الاباجورات والعدد اليدوية الكهربية .
• المقابس والحواجز المتصلة بالأجهزة الصناعية إلا إذا كانت بعيدة عن متناول الأفراد.
• السيور المعدنية في مصانع الكيماويات ومعامل تكرير البترول ومشتقاته .
• الأبراج المعدنية الحاملة لخطوط الجهد العالي .
• المباني المرتفعة ومداخن وحدات التوليد والمصانع .

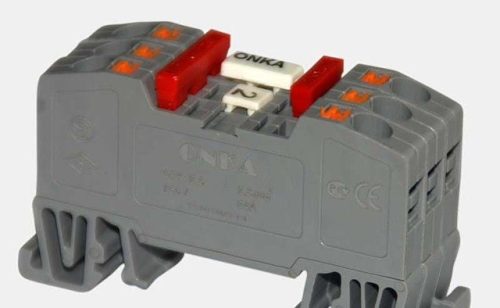

تعتبر الكتل الطرفية للنابض OPK (Push-in) اتصالًا موثوقًا يحسن عمل الفنيين ويجعلهم أسرع وأكثر إنتاجية.

يفتح زنبرك التلامس تلقائيًا بعد توصيل الكابل أحادي النواة بالمقبس.

إذا لزم الأمر ، يمكن إزالة الكابل بسهولة باستخدام مفك براغي عن طريق الضغط على الزر البرتقالي دون الضغط على الزنبرك. هذه النقطة مهمة للغاية لأسباب تتعلق بالسلامة.

أهم ما يميز هذه المحطات هو أن مشاكل التخفيف التي تحدث أحيانًا في أطراف المسمار لا تحدث في هذه الحالة.

• طرف نابض ONKA يتكيف تلقائيًا مع المقطع العرضي للسلك ، ويوفر القوة المثلى ولا يتلف السلك. يزيل تأثير العامل البشري على جودة الاتصال.
• يعمل مقطع الزنبرك على سكة DIN على تسريع وقت التثبيت بشكل كبير
• زادت محطة الزنبرك ONKA من مقاومة الاهتزاز والصدمات.
• لا يحتاج إلى صيانة فنية لاحقة.
