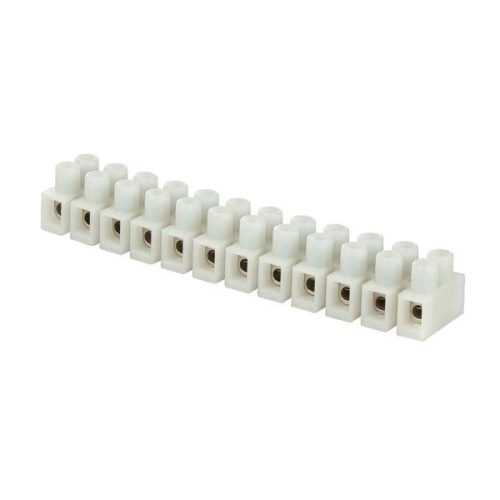

روزيتة مشط تركي 12 عين
- روزيتة مشط تركي 12 عين
- الشركة المصنعة للمنتج : onka
- نوع المنتج : روزتات
- اللون الابيض
- نوع التوصيل الكهربائي : اتصال المسمار
- درجة حرارة العمل: 140 درجة مئوية
- المواد المستخدمة : النايلون والزنك
- الجهد الكهربى : 400 فولت
- التصنيف الحالي للتيار : 17.5 أ
- تردد مصنف: 50 هرتز
- درجة الحماية : IP: IP20
- النوع: معزول
- عدد المحطات: 12
- حجم السلك: 22-12 AWG (20 أمبير) – 20-18 AWG (10 أمبير)
- تصنيف التيار: 20 أمبير (22-12 AWG) – 10 أمبير (20-18 AWG)
- التطبيق: إنهاء الأسلاك
- عمر طويل
روزيتة مشط تركي 12 عين
التصنيف : روزتات
سلسلة ORK DIN rail ONKA
تلك الشرائط الجديدة من ONKA للكهرباء
- لدينا في منشأتنا المجهزة تكنولوجيا متقدمة ، نحن نقدم منتجات ذات جودة أفضل .
- نصنع منتجاتنا بإنتاج متخصص التكنولوجيا والأنظمة باستخدام مواد سبائك خاصة (CK 45) التي ليست عرضة للأخطاء البشرية.
- من خلال تصلب عمليات في فرن مصمم خصيصًا مما يمنحه صلابة 36.6 HRC ، ولتوصيلها وإزالتها بشكل متكرر .
- هذا المنتج لديه مقاومة عالية جدا للتشوه.
- من أجل منع التآكل في البيئات ذات الاشتعال أكسيد ،قد تم طلاء سطح المادة مع خاص مادة الطلاء ، الزنك (Zn) للوصول إلى سمك الطلاء بحد أدنى 6 ميكرومتر ، على الرغم من أن سمك الطلاء المطلوب لمعظم المواد هو 5 ميكرومتر حسب المواصفات الأوروبية (المعايير الأوروبية).
- الهيكل البلاستيكي للمنتج مصنوع من 140 درجة مئوية – مادة البولي أميد 6.6 المقاومة للحرارة ، لذلك فهي شديدة المقاومة للكسر والانحناء والتأثير والتآكل وله أيضًا ارتفاع مرونة التوتر والضغط.
- استخدام برغي فولاذي بصلابة تتناسب مع هيكل الاتصال الخاص به ، تم إعطاء المنتج مرونة عالية في بيئات مختلفة.
لكى نعرف ماهو منتجنا يجب ان ناخذ نبذه عن انواع التاريض وماهى ؟
1- التأريض المباشر
- هذا النوع من التأريض يتم التوصيل فيه بين نقطة التعادل والأرض مباشرة بواسطة موصل دون أي مقاومات أو معوقات
- وهو يعالج عيوب نظام التأريض الغير مباشر ويستخدم في منظومة الجهد المنخفض LV حيث يكون تيار الخطأ الأرضي صغير ولكنه يكون كافيا لتشغيل مرحلات الحماية عند حدوث أي خطأ أرضي حيث يفصل لحظيا دون أي تأخير
- وهذا النظام من الحماية غير مناسب للدوائر الرئيسية في الجهود العالية والتي تتطلب استمرارية التغذية ويطلق علي هذا النوع من التأريض بالتأريض الفعال نظرا لان جهد الأوجه السليمة يظل كما هو أي لا تزيد قيمته.
2- التأريض بمقاومة
- يكون التوصيل بين نقطة التعادل والأرض من خلال مقاومة ويستخدم في المنظومات ذات الجهود المتوسطة والعالية وذلك للحد من ارتفاع جهد أغلفة المعدات الكهربية عند مرور تيارات خطأ التوصيل بالأرض من خلالها ويمكن التحكم في قيمتها لضبط أقصي ارتفاع لجهود هذه المعدات أثناء الخطأ كما انه يستخدم في تأريض نقطة التعادل للمولدات ذات الجهود أعلى من 1000 فولت.
- يستخدم هذا النظام عندما تكون هناك حاجة ماسة للحد من تيار عطل خطأ التماس بالأرض earth fault current
مزايا التأريض:
- حماية المعدات والدوائر من خطر الزيادة المفرطة في تيار الخطأ.
- التقليل من تأثير ضربات القوس الأرضي Arcing Grounding .
- تسهيل استخدام أجهزة الحماية من خطأ التماس بالأرض.
- تقليل التكلفة.
- الحد من تيار الخطأ إلى قيم لا تؤثر علي المنظومة
اى انه عباره عن توصيل الاجسام والأغلفة المعدنية للمعدات والأجهزة بالأرض عن طريق موصل كهربي لتجنب حدوث ارتفاع في جهد الجسم عند حدوث تلامس بينها وبين الموصلات الحاملة للتيار
والذي يتسبب في ارتفاع جهدها إلى جهد الوجه وبالتالي يتسبب في تعرض كل من يقترب منه أو يلمسه لخطر الصعق الكهربي ولتلاشي هذا الخطر يتم تأريض جسم المعدة أي توصيلها بالأرض لكي يصبح جهدها يساوي جهد الأرض (يقترب من الصفر) .
تأريض المعدات لا يعني توصيل جسم المعدة بالأرض فقط ولكن أيضا توصيل كل الأجزاء المعدنية والقواعد والمنشآت التي لا تحمل تيار بالأرض عن طريق معدات وأدوات تأريض.
ويستخدم ويتم تطبيق نظام التاريض على : –
- الأغلفة المعدنية المحيطة بالموصلات الكهربية والمغلفة لها مثل أغلفة الكابلات وطبقة التسليح
- الهياكل والأغلفة المعدنية للآلات الكهربية بصفة عامة إذا كانت معرضة لحدوث تلامس بين تلك الهياكل والموصل الحامل للتيار.
- أغلفة وهياكل المحركات وأجهزة التحكم وأجهزة المصاعد والأوناش.
- الأجهزة والمعدات الموجودة في الجراجات والمسارح ودور العرض والاستوديوهات
- أجهزة الإشارات الكهربية والعرض
- المحركات والمولدات المتصلة بشبكات أنابيب المياه والمضخات.
- لوحات التوزيع وحوامل المفاتيح .
- بعض الأجهزة والمعدات الغير كهربية مثل الحبال الصلب المستخدمة في الأوناش والمصاعد التي تدار بالكهرباء .
- المقابس المتصلة بالأجهزة المنزلية التي تعمل بمحركات وكذلك الاباجورات والعدد اليدوية الكهربية .
- المقابس والحواجز المتصلة بالأجهزة الصناعية إلا إذا كانت بعيدة عن متناول الأفراد.
- السيور المعدنية في مصانع الكيماويات ومعامل تكرير البترول ومشتقاته .
- الأبراج المعدنية الحاملة لخطوط الجهد العالي .
- المباني المرتفعة ومداخن وحدات التوليد والمصانع .
【12 POSITION 】
موصل سلك مناسب للكابل: 6 مم² : آمن وموثوق كل زوج من المحطات معزول عن التالي ، مما يمنع الدوائر من الفوضى.
تعمل براغي التثبيت على تأمين اتصال موثوق للأسلاك وتساعد على منع التلامس العرضي مع المحطات
جودة عالية شرائط طرفية بالخارج باستخدام بلاستيك واقي من البولي إيثيلين.
الجزء الداخلي الموصل يستخدم نحاسيا ثابتًا ومسمارًا مجلفنًا للتثبيت

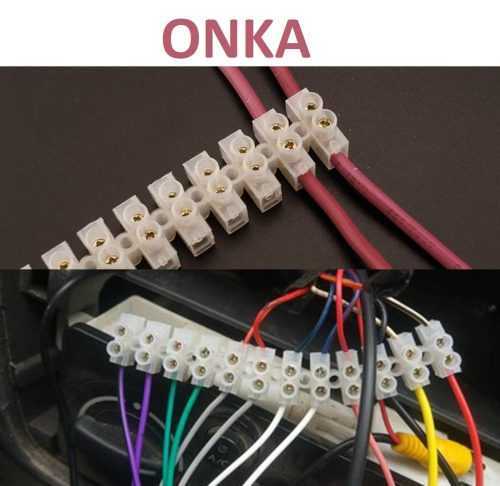

- طرف نابض ONKA يتكيف تلقائيًا مع المقطع العرضي للسلك ، ويوفر القوة المثلى ولا يتلف السلك.
- يزيل تأثير العامل البشري على جودة الاتصال .
- يعمل مقطع الزنبرك على سكة DIN على تسريع وقت التثبيت بشكل كبير
- زادت محطة الزنبرك ONKA من مقاومة الاهتزاز والصدمات.
- لا يحتاج إلى صيانة فنية لاحقة.
- عازل عالي القوة وعوازل معقدة.
- تستخدم على نطاق واسع في خزانة توزيع الطاقة المنخفضة والعالية.
- لتوزيع الطاقة ، ونقل ، وإصلاح بسبار النحاس أو الألومنيوم ، وما إلى ذلك ، تلعب دور العزل والتوصيل.
- مقاومة كهربائية جيدة ، مقاومة للحرارة ، مقاومة للحريق ، انكماش منخفض ومقاومة للماء ، نسيج ممتاز وصنعة جيدة هي اختيارك.
يتم استخدامها للتوصيل الآمن والمضغوط للطور والموصلات المحايدة والوقائية (الأرضية) لمختلف المقاطع العرضية.
- مثبتة على سكة DIN.
- اللون الازرق
- يمكن إغلاق المشابك الطرفية بسدادات بلاستيكية بالحجم واللون المناسبين.
- مصنوع من مادة البولي أميد الملونة المقاومة للحريق

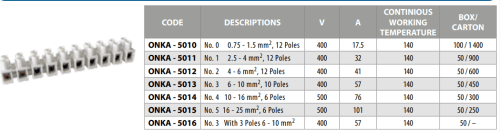

مواصفات المنتج
- روزيتة مشط تركي 12 عين
- الشركة المصنعة للمنتج : onka
- نوع المنتج : روزتات
- اللون الابيض
- نوع التوصيل الكهربائي : اتصال المسمار
- نقطة اتصال: الجانب (عرضي)
- درجة حرارة العمل: 140 درجة مئوية
- المواد المستخدمة : النايلون والزنك
- الجهد الكهربى : 400 فولت
- التصنيف الحالي للتيار : 17.5 أ
- تردد مصنف: 50 هرتز
- درجة الحماية : IP: IP20
- النوع: معزول
- عدد المحطات: 12
- حجم السلك: 22-12 AWG (20 أمبير) – 20-18 AWG (10 أمبير)
- تصنيف التيار: 20 أمبير (22-12 AWG) – 10 أمبير (20-18 AWG)
- التطبيق: إنهاء الأسلاك
- تلعب دور التعدين والاتصال
- عمر طويل
الابعاد :
- الحجم: الطول = 3.787 – العرض = .669 – الارتفاع = .570
سمات :
- قوة عالية
- تشطيب سلس
- المتانة المثلى
مميزاته :
- مادة عازلة: حاجز طرفي مكون من 12 موضعًا مع مادة عالية الجودة
- قوة عازلة عالية – مقاومة ميكانيكية عالية – مقاومة عالية للحرارة الرطبة – مادة لدائن حرارية.
- غلاف معزول من البولي إيثيلين PE + نحاس مطلي بالنيكل + لولب مجلفن ، مقاوم للحرارة حتى 65 درجة مئوية.
- تصميم مخصص: يمكن قطع الشرائط الطرفية بسهولة باستخدام سكين أو مقص للشرائط المرغوبة أو لإنشاء أقسام مخصصة.
- سهولة الاستخدام: قم ببساطة بفصل السلك ، وأدخله في كتلة الطرفية الكهربائية وشد برغي التثبيت دون العبث حول اللحام
- يوفر هذا الشريط الطرفي السلكي طرقًا ممتازة لتوصيل الأسلاك التي قد تحتاج إلى فصلها في تاريخ لاحق.
- استخدامات متعددة: تعمل مجموعة الأسلاك الطرفية بشكل جيد جدًا للمشاريع الصغيرة حول المنزل مثل إضاءة LED المحلية وكذلك الأجهزة المنزلية ، مثل الأسلاك لمرشات العشب ، ونظام الاستريو المنزلي
- مناسبة أيضًا لمشاريع نموذج نظام السكك الحديدية أو النشر في نموذج الصواريخ
تستخدم فى تطبيقات كثيرة وغير محدودة :
- روزيتات
- تستخدم على نطاق واسع في مجموعة متنوعة من المصابيح والإضاءة المزخرفة والمصنع والأجهزة المنزلية وخزانات توزيع الطاقة وصناديق التوزيع ومعدات النقل الأخرى
- تستخدم على نطاق واسع في خزانة توزيع الطاقة المنخفضة , العالية , لتوزيع الطاقة .
استخدام واسع
